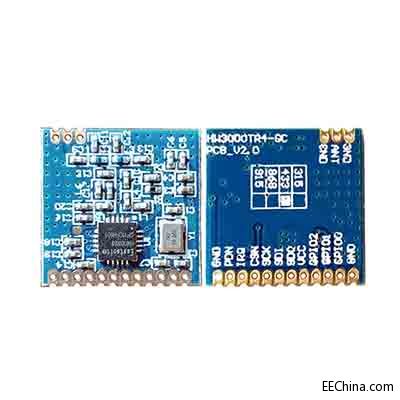

海爾433M無線模塊(HW3000TR4-GC)

已有 1034 次閱讀2016-8-29 16:46 |個人分類:雙向| HW3000

一、描述

    本公司模塊采用海爾HW3000 系列RF器件,這是一款業內高性?xún)r(jià)比高集成度的無線收發芯片。本模塊是一款工業級低功耗sub-1G射頻收發模塊,極低的接收電流(8mA,低功耗接收模式)加上業內領先的20dBm輸出功率可以充分保證用戶通信的鏈路性能及產品低功耗要求。同時本模塊可支持硬件跳頻接收功能,可以有效的減小環境無線電對本模塊通信信號的干擾。





二、特點

  1. 頻率范圍433MHz
  2. 最大輸出功率:+20dBm
  3. 90mA@+20dBm(發射)
  4. 數據傳輸數率:1.2-100kbps
  5. FSK,GFSK調制模式
  6. 2.0-3.6V供電
  7. 超低功耗關機模式
  8. 數字接收信號強度指示(RSSI)
  9. 定時喚醒功能
  10. 支持自動應答、自動重傳功能
  11. 可配置數據包結構(增強型幀數據結構和直接FIFO幀結構)
  12. 前同步信號檢測
  13. 252字節收發數據FIFO
  14. 多PIPE邏輯通道
  15. 集成穩壓器
  16. 硬件頻接收功能
  17. 支持數據白化、FEC、CRC校驗

、應用場合

  1. 遙控器
  2. 遠程抄表
  3. 家庭安防報警及遠程無匙進入
  4. 工業控制
  5. 家庭自動化
  6. 個人數據記錄
  7. 玩具控制
  8. 傳感網絡(luò )
  9. 輪胎氣壓監測
  10. 健康監測
  11. 無線PC外圍設備





、性能參數

參數

最小

典型

最大

單位

條件

工作電壓范圍

2.0

3.3

3.6

V

工作溫度范圍

-40

+80

電流消耗

接收電流

18

mA

非低耗接收模式

8

mA

低功耗接收模式

發射電流

90

mA

@20dBm

射頻參數

頻率范圍

433

MHz

調制數率

1.2

100

Kbps

GFSK

發射功率范圍

-20

+20

dBm

接收靈敏度

-114

dBm

@data=10kpbs,Fdev=25kHz
