數能驅動器芯片NU504

10~ 60 mA 單通道固定電LED驅動IC NU504 兼容NU501應用


固定電流設計，不需要外加電阻設定電流
10～60mA 多電流可選
支援PWM調光
使用電源電壓範圍(含負載)≤60V
驅動器容易並聯以增加電流
VP最低電壓0.6V
電流精度±5%

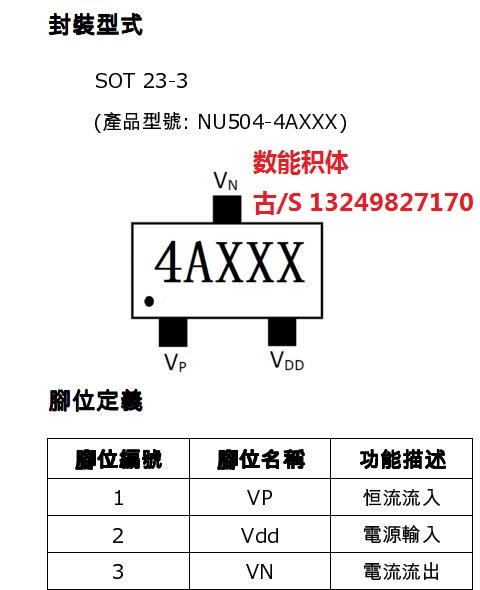

Sot23-3 無鉛環保封裝

產品說明

 NU504 是一簡單小功率的恒電流元件，在各種

LED 照明產品的應用上非常容易使用。其具有絕佳的

負載與電源調變率和極小輸出電流誤差。NU504 能

使 LED 的電流穩定，在大面積的光源上,即使電源及

負載的變動範圍很大時，都能讓 LED 亮度保持均勻一

致，並增長 LED 使用壽命。

除了支援寬廣電源範圍外，NU504 配合數位

PWM 控制線路，可達到更精準的電流控制應用。

產品應用

  一般 LED 照明

  LED 燈條應用

  LED 模組燈

  建築裝飾照明

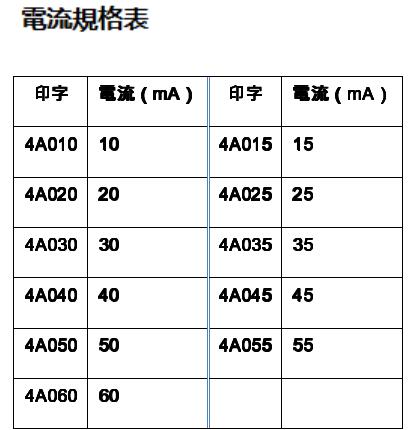

SOT23-3封裝多種電流可選：

NU504-4A010 （定電流10MA輸出）

NU504-4A015（定電流15MA輸出）

NU504-4A020（定電流20MA輸出）

NU504-4A025（定電流25MA輸出）

NU504-4A030（定電流30MA輸出）

NU504-4A035（定電流35MA輸出）

NU504-4A040（定電流40MA輸出）

NU504-4A045（定電流45MA輸出）

NU504-4A050 (定電流50MA輸出)

NU504-4A055 （定電流55MA輸出）

NU504-4A060 （定電流60MA輸出）
