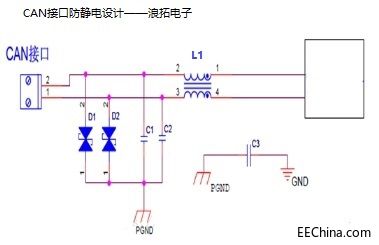

電路EMC設計說明:
(1) 電路濾波設計要點:
L1為共模電感,用于濾除差分線上的共模干擾,其阻抗選擇范圍為120Ω/100MHz ~2200Ω/100MHz,典型值選取600Ω/100MHz;
C1、C2為信號線上的濾波電容,給干擾提供低阻抗的回流路徑,容值選取范圍為22PF~1000pF,典型值選取100pF;
C3為接口地和數字地之間的跨接電容,典型取值為1000pF,耐壓要求達到2KV以上,C3容值可根據測試情況進行調整;

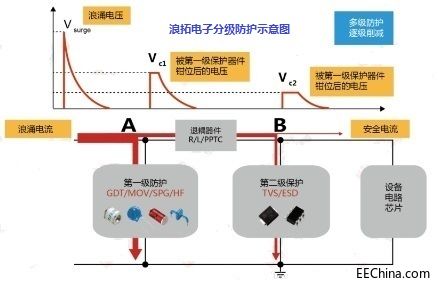

(2) 電路防護設計要點:
D1、D2為瞬態抑制二極管,典型選值要求反向關斷電壓3.5V以上;因為T(mén)VS只是用來靜電防護,TVS的功率不作要求。TVS管的結電容對信號傳輸有一定的影響,CAN接口推薦使用結電容小于100pF的TVS管。
