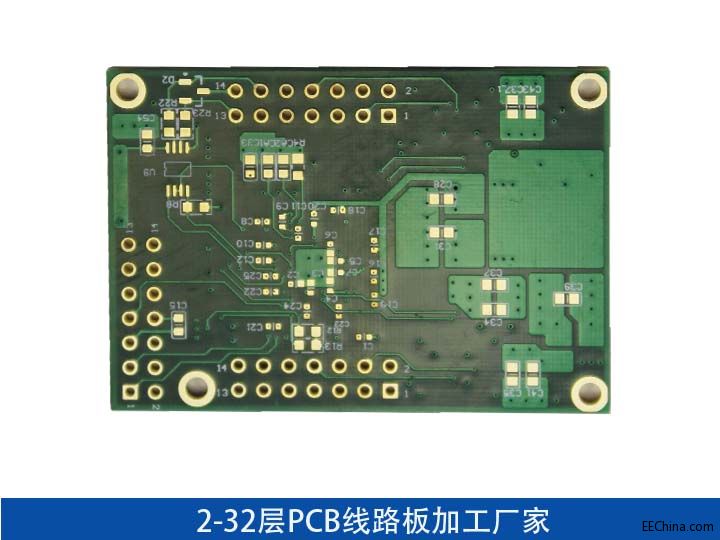

印刷電路板HDI高密度技術概述,HDI線路板制作技術應用

    (1)細密導線技術 今后的高細密線寬/間距將由0.20mm-O.13mm-0.08mm—0.05mm，才能滿足SMT和多芯片封裝(Multichip Package，MCP)要求。因此要求采用如下技術。

　①因HDI線路板的線寬很細現在已都采用薄或超薄銅箔(<18um)基材和精細表面處理技術。

　②現在的HDI線路板制作已采用較薄干膜和濕法貼膜工藝，薄而質量好的干膜可減少線寬失真和缺陷。濕法貼膜可填滿小的氣隙，增加界面附著力，提高導線完整性和精度。

　③HDI線路板線路蝕刻采用電沉積光致抗蝕膜(Electro—deposited Photoresist，ED)。其厚度可控制在5-30/um范圍，可生產更完美的精細導線，對于狹小環寬、無環寬和全板電鍍尤為適用，目前全球已有十多條ED生產線。

　④HDI電路板線路成像采用平行光曝光技術。由于平行光曝光可克服“點”光源的各向斜射光線帶來線寬變幅等的影響，因而可得線寬尺寸精確和邊緣光潔的精細導線。但平行曝光設備昂貴，投資高，并要求在高潔凈度的環境下工作。

　⑤HDI電路板檢測采用自動光學檢測技術(Automatic Optic Inspection，AOI)。此技術已成為精細導線生產中檢測的必備手段，正得到迅速推廣應用和發展。專業生產HDI線路板廠家
