工程師在選擇汽車合格的MCU時需要知道什么
||
隨著平均新的車輛包含50到100個或更多的電子控制單元(ECU)-需要多達一英里的電線連接他們在幾個不同的網絡(luò )，難怪半導體公司競爭激烈的地方在你的車。

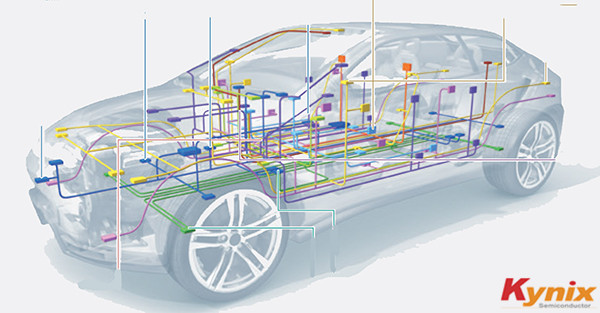

面向汽車應用的汽車合格MCU圖像
在動力傳動系統中有單獨的控制系統用于燃料噴射、點火、節流、冷卻、自動變速器和車載診斷。有動力轉向、剎車和安全氣囊的底盤控制系統。先進的駕駛員輔助系統(ADAS)涉及四個獨立的MCU。有獨立的車身控制系統用于前照燈、雨刷、電源門、電動車窗和暖通空調。
除了技術復雜性之外，還存在嚴重的技術和監管障礙。在發動機控制、駕駛員輔助、傳動系監控、乘客舒適度、信息娛樂(lè )等方面的電子產品中，有許多獨立的汽車工程師協會(huì )(SAE)標準。任何“汽車合格”的MCU都保證滿足一些很高的標準，之后的選擇主要取決于應用程序。
最大限度地利用車輛聯網
正如詩人觀察到“沒有人是一個島”一樣，汽車里也沒有一個孤立的MCU，它們都是一個網絡(luò )或另一個網絡(luò )的一部分，取決于它們的功能。主要網絡(luò )是CAN、LIN、FlexRay、MOST和Ethernet
AVB(圖1)。
控制器局域網(CAN)是目前主要的汽車網絡(luò )在機艙，動力總成，底盤和車身系統。
主動安全可以控制毫米波雷達，它可以感知迎面而來的車輛并發出警告聲音、剎車、甚至轉向控制。
汽車儀表，響應于CAN總線上雷達的警告，可以啟動警報，無論是聲波警報，口頭警告，和/或抬頭顯示。
響應于雷達的警告，制動控制可以啟動弱或強制動控制，這取決于車輪速度和接近另一輛車。
同時，對于可能發生碰撞的警告，連接到安全帶的MCU可以預先拉緊安全帶;首先，如果碰撞看起來迫在眉睫，則要輕一些。
瑞薩車輛網絡(luò )形象
圖1：車輛網絡(luò )(由瑞薩提供)。
本地互連網絡(luò )(LIN)是一種低數據速率主從網絡(luò )，它控制諸如遠程無鑰匙進入、照明、反射鏡和門之類的東西。通過LIN網絡(luò )，當汽車開始移動時，車門會(huì )自動鎖上;當安全帶不系上時，警報器發出聲音，當燈仍亮時，轎廂被關閉;或后視鏡和座位自動重新調整到先前的設置，這取決于誰在駕駛汽車。
與LIN相比，FlexRay是下一代應用的一種高速可靠的協議，如線控驅動。FLASRIX系統在接近警報時提供更高的準確性，增加了考慮加速度角的能力來主動駕駛和制動汽車以避免掛起的碰撞。當剎車車開始在一條下雨的街道上滑動和滑動時，這尤其有用。
面向媒體的系統傳輸(多數)網絡(luò )處理車載多媒體，在車輛內路由高質量的視頻、音頻和數據。他們負責免提電話，在汽車音響系統上播放手機音樂(lè )。
以太網是太好建立和信任不使它進入汽車，在那里它通常提供的骨干輪詢ECU在發動機，底盤和身體系統的故障。以太網音頻視頻橋接(AVB)與大多數競爭，為乘客提供高保真數字音頻。
哪種單片機?
在選擇適合汽車應用的MCU之間，瀏覽它們的數據表往往會(huì )揭示它們最適合哪些應用。一個或多個CAN端口是常見的，如以太網端口;雖然Ethernet
AVB(IEEE
802.1Q)更難得到。FlexRay和大多數網絡(luò )要求MCU能夠處理高速分組處理;LIN更簡單。后一種協議通常不直接支持，但只要硬件足夠能力，這不應該出現問題。
瑞薩V850ES/JG-3H是為實時控制應用開發的低功耗48 MHz 32位RISC MCU。原NEC
V850汽車應用歷史悠久，瑞薩汽車進一步完善了它。V850ES外圍設備包括DMA、LVD、PWM、WDT、A/D轉換器、D/A轉換器、DMA、CAN和USB控制器。V850ES
CPU使用一個五級流水線執行幾乎所有的指令，例如地址計算、算術運算、邏輯運算和數據傳輸。在汽車應用中，V850ES以發動機控制和防抱死制動系統為目標。
飛思卡爾為汽車動力傳動系、底盤、先進的駕駛員輔助、車身、儀表組和信息娛樂(lè )應用提供了廣泛的MCU。飛思卡爾QRIVVA MPC55
54(圖2)是一個132 MHz
32位MCU，用于動力系統應用，包括多點燃料噴射控制、電控變速器和直接燃料噴射(燃氣和柴油)。除了眾多高速I(mǎi)/O通道之外，芯片還包括三個CAN模塊，每個模塊具有64個緩沖器。非汽車應用領域包括工業控制、高端電機控制、航空電子設備和軍用部件。
飛思卡爾MPC 5554圖像
圖2：飛思卡爾MPC 5554用于動力傳動系應用(飛思卡爾)。
微芯片MCP2561和MCP2021A分別為CAN和LIN收發器。MCP2661是一種高速CAN收發器，用作CAN協議控制器和物理雙線CAN總線之間的接口。該裝置滿足高速(高達1
Mb/s)、低靜態電流(典型的5μA)、電磁兼容性(EMC)和靜電放電(ESD)的汽車要求。
MCP2021A是帶電壓調節器的LIN收發器。MCP2021A/2A提供了一種雙向半雙工通信物理接口，以滿足LIN總線規范修訂版2.1和SAE
J2602-2。該裝置采用5 V或3.3 V 70毫安穩壓電源輸出電壓調節器。
ATMEL AT90CAN32是基于A(yíng)VR RISC架構的16 MHz 8位MCU。該芯片結合了32 KB的閃存，2K×8的RAM，一個8通道/
10位A/D轉換器，一個面向字節的兩線串行接口，以及ISO 16484認證CAN控制器。通過在一個時鐘周期中執行大多數指令，該裝置實現接近每MHz 1
MIPS的吞吐量，平衡功耗和處理速度。AT90CAN32符合汽車用ISO-TS16949等級1的要求，是合格的AEC-Q100。
意法半導體SPC564 A80L7CFAR是為汽車動力傳動系應用而設計的150 MHz
32位微控制器。該芯片的超標量SIMD架構和DSP和浮點指令的支持使得高速數據處理和吞吐量成為可能。串行信道包括三個ESCI;三個DSPI;三個FLASCAN，每個64個消息;一個FRISK模塊，具有10個Mbps，具有雙單通道和128個ECC的消息對象。
Silicon Labs C8051 F530A是為L(cháng)IN網絡(luò )設計的25兆赫C8051 MCU。它包括一個可編程的12位200 kSPS
ADC;可編程的16位計數器/定時器陣列;以及硬件SPI和UART串行端口。C8051
F530A的溫度范圍為-40至+125°C，是AEC-Q100合格的。
德克薩斯儀器TMS570LS31370是為安全關鍵應用而設計的高性能汽車級MCU。它的180兆赫ARM CORTEX-R4F 32位RISC
CPU使用八級流水線實現1.66
dMIPS/MHz。特別是對汽車設計者來說，該芯片包括三個CAN控制器(64個郵箱);一個具有兩個通道和專用傳輸單元的FlurRix控制器;一個LIN接口控制器;一個10/100
Mbps以太網MAC;加上SCI，Ii
C，SPI(2)和三個多緩沖串行外設I。內層面(MiBSPI)。目標汽車應用包括制動系統、動力轉向、主動駕駛員輔助和HEV/EV逆變器和電池管理系統。
總結
雖然汽車半導體市場是巨大的和快速增長，獲得一個合格的MCU在這個苛刻的環境下運行是一個具有挑戰性的過程，嚴格的要求取決于應用程序將是多么的關鍵。在注意到你正在考慮的MCU是汽車合格的，看看它是否直接支持它將被連接的網絡(luò )。如果沒有，請確保它具有足夠的速度、通信能力和I/OS來處理您所想到的應用程序。
設計用于其他具有挑戰性的環境的設備的設計者將很好地考慮使用MCU，這些MCU已經滿足了汽車應用典型的惡劣環境條件。
