再續AM335x經典，米爾TI AM62x核心板上市，賦能新一代HMI
||
近十年來，AM335x芯片作為T(mén)I經典工業MPU產品，在工業處理器市場占據主流地位，其憑借GPMC高速并口、PRU協處理器等個性化硬件資源，在工業控制、能源電力、軌道交通、智慧醫療等領域廣受用戶歡迎。隨著信息技術的快速發展，TI推陳出新，發布新一代64位MPU通用工業處理器平臺-AM62x，用于滿足AM335x用戶實現更高性能的功能需求。米爾作為領先的嵌入式處理器模組廠商，與TI再聯手，推出基于TI-AM62x處理器的MYC-YM62X核心板及開發板，為新一代HMI設計應用賦能。

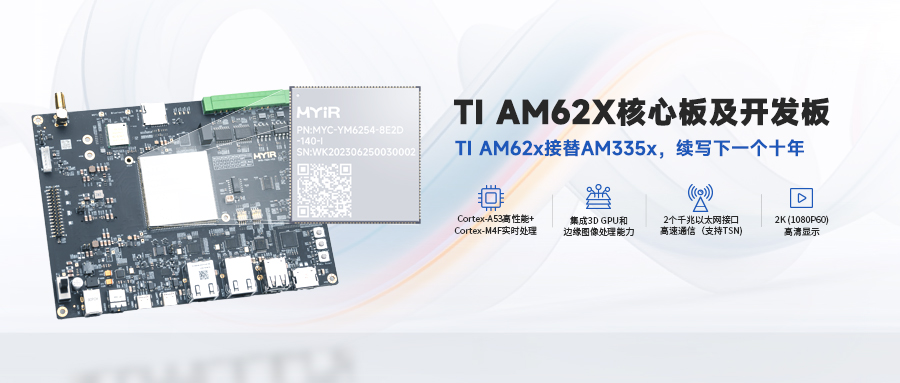

基于TI AM62x的米爾MYC-YM62X核心板
AM62x，為新一代工業HMI設計
AM62x是TI在智能工控領域新一代高性能、超高效處理器。AM62x處理器配備Cortex-A53最高可達1.4GHz CPU、Cortex-M4F @400MHz，3D GPU圖形加速器，支持OpenGL 3.x/2.0/1.1、Vulkan 1.2圖形加速引擎。此外，這款微處理器還配備16位DDR4/DDR4L動態隨機存儲器、攝像頭接口（MIPI-CSI）、顯示器接口（2路LVDS/RGB Parallel）、USB2.0 接口、SDHI接口、3路CAN FD接口、雙千兆以太網接口（TSN），因此特別適用工業人機交互(HMI)和電力控制的嵌入式設備等應用。

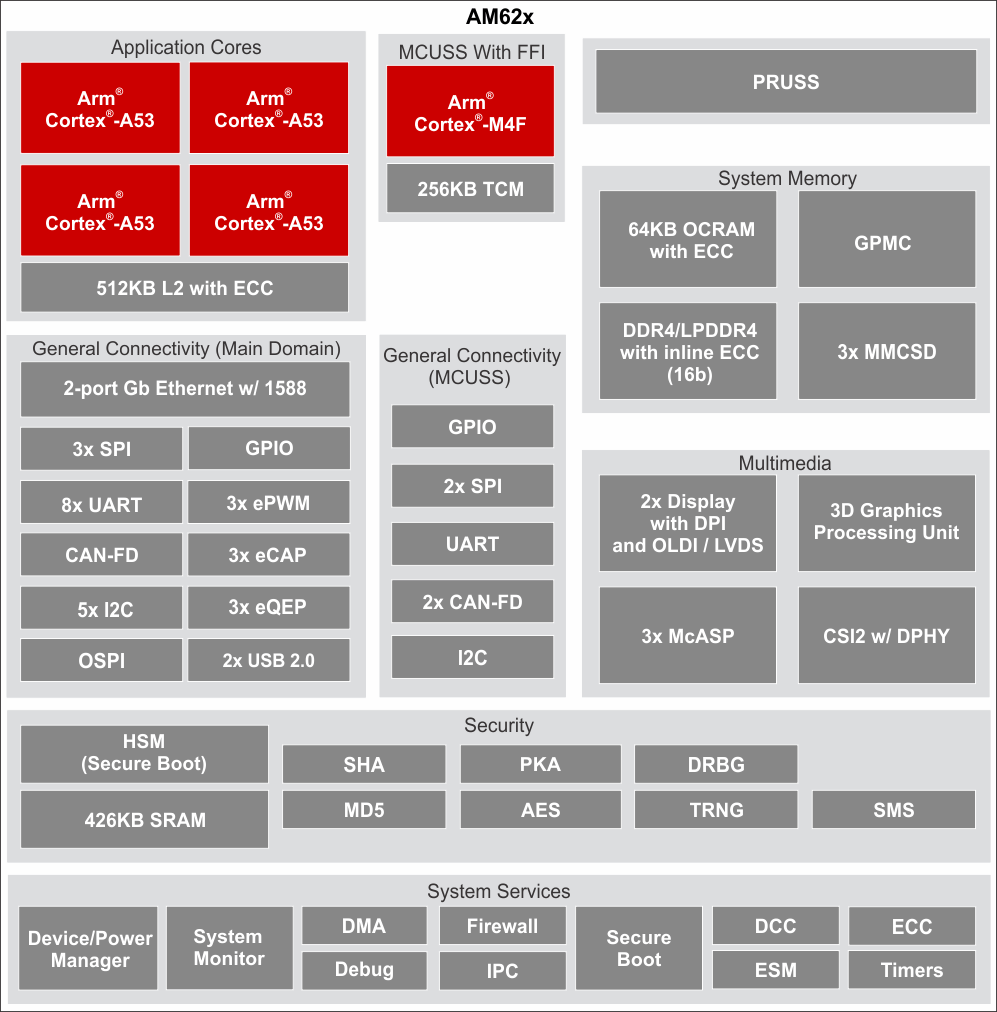

TI AM62x 處理器框圖
再續經典，AM335x 的升級替代
AM62x處理器作為T(mén)I Sitara™產品線新一代MPU產品，相比上一代經典處理器AM335x具備更高性能及功能擴展性，將接替AM335x續寫下一個十年！新款AM62x相較于A(yíng)M335x，具備多核異構，主頻高達1.4GHz等新功能，其CAN、GPMC、千兆以太網接口性能得到跨越性加強，以滿足客戶對高性能處理器的需求。
基于TI AM62x和AM335x對比
支持雙屏異顯，接口功能豐富
TI AM62x處理器是一款工業級應用芯片，集成了ARM Cortex-A53高性能CPU和ARM Cortex-M4F實時CPU，含3D GPU圖形加速器（僅AM625x），支持2路顯示控制器，滿足雙屏異顯場景需求，并支持2K高清顯示。處理器還支持2個具有TSN功能的千兆以太網接口、支持3路原生CAN FD，賦能車載及周邊產品，支持并行總線GPMC，滿足ARM與FPGA高速通信，適用于工業HMI、醫療、工業自動化、電力、顯控終端等場景。
郵票孔設計，高性?xún)r(jià)比
MYC-YM62X核心板，基于TI AM62x處理器，采用高密度高速電路板設計，在大小為43mm*45mm的板卡上集成了AM62x、DDR4、eMMC、E2PROM、PMIC電源管理等電路。MYC-YM62X具有最嚴格的質量標準、超高性能、豐富外設資源、高性?xún)r(jià)比、長供貨時間的特點，適用于高性能智能設備所需要的核心板要求。
單核/雙核/四核全工業級設計，靈活選擇
TI AM62x系列產品提供多款處理器型號，其中包括AM6254/AM6252/AM6251/AM6234/AM6232/ AM6231等不同型號，米爾對3款AM62x系列的核心板做了引腳兼容設計，客戶可根據性能和具體場景需求，可對單核/雙核/四核/GPU功能進行設計切換，硬件無需二次開發。

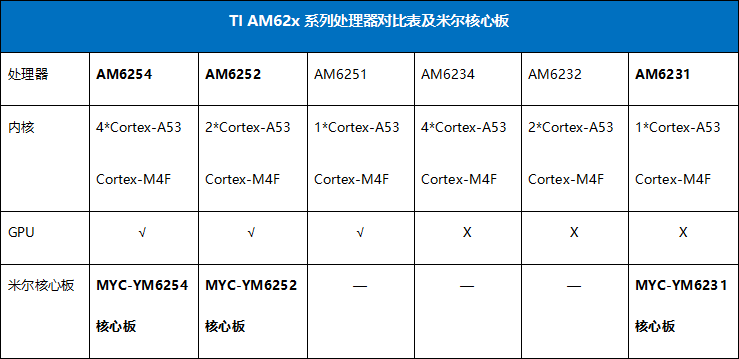

基于TI AM62x系列型號對比
嚴苛認證，符合高性能智能設備的要求
米爾基于TI AM62x核心板具有最嚴格的質量標準、超高性能和算力、豐富高速接口、高性?xún)r(jià)比、長供貨時間的特點，適用于高性能智能設備所需要的核心板要求。
配套開發板，助力開發成功
米爾基于TI AM62x核心板提供配套的開發板，采用12V/2A直流供電，搭載了2路千兆以太網接口、1路USB2.0協議M.2 B型插座的5G/4G模塊接口、板載1路SDIO協議的WIFI/BT模塊、1路HDMI顯示接口、1路DUAL LVDS顯示接口、兩路LVDS 接口、1路音頻輸入輸出接口、2路USB HOST Type A、1路 USB OTG Type-C接口、1路Micro SD接口、2路RS485/CAN FD帶電氣隔離鳳凰端子接口。
TI AM62x系列MYC-YM62X開發板
豐富開發資源
米爾基于TI AM62x開發板-MYD-YM62X，提供豐富的軟件資源以幫助客人盡快實現產品的開發。在產品發布時，您購買后可以獲取全部的Linux BSP源碼及豐富的軟件開發手冊。
myir-image-core：米爾定義的一個精簡的，啟動快速，穩定，實時的系統，它是以Yocto 構建的不包括GUI界面的鏡像，但包含完整的硬件驅動，常用的系統工具，調試工具等。
myir-image-full：以 Yocto 構建的全功能的鏡像，包含所有的完整的硬件驅動，常用的系統工具，調試工具等，支持使用 Shell, C/C++,QML, Python等應用開發環境。
TI AM62x系列MYC-YM62X核心板資源參數
名稱 | 配置 | 選配 |
處理器型號 | AM6254，4*Cortex-A53@1.4GHz+Cortex-M4F@400MHz AM6252，2*Cortex-A53@1.4GHz+Cortex-M4F@400MHz AM6231，1*Cortex-A53@1GHz+Cortex-M4F@400MHz | |
電源管理芯片 | TPS6521901 | |
內存 | 單顆DDR4，標配1GB/2GB | 可選4GB |
存儲器 | 標配8GB eMMC | 可選4GB/16GB/32GB |
其他存儲 | 32KB EEPROM | |
接口類型 | 郵票孔+LGA，222PIN | |
工作溫度 | 工業級：-40℃-85℃ | |
機械尺寸 | 43mmx45mm | |
操作系統 | Linux 5.10 |
TI AM62x系列MYC-YM62X核心板擴展信號
