捷迅易聯-無線物聯 | 擴頻LoRa通訊自組網MESH模塊介紹
||

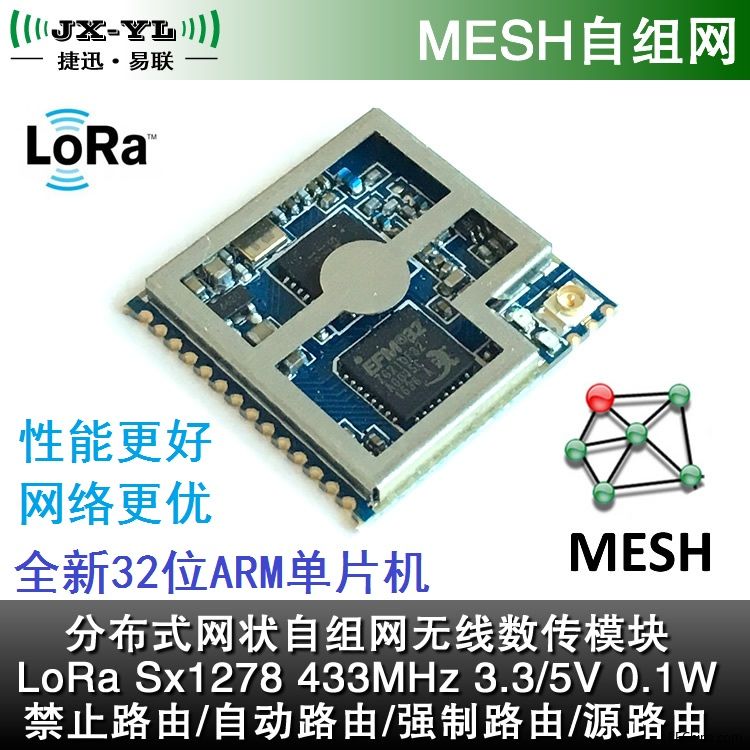

這是一款7級路由的分布式MESH分布式網狀自組網的無線數傳模塊。
模塊采用32位ARM低功耗單片機處理器，足夠支持復雜的網狀自組網協議，同時兼具較低的功耗。支持禁止路由/自動路由/強制路由/源路由多種組網方式。用戶不需要對模塊進行二次開發，也無需控制組網過程，只需要按照16進制數據幀格式提供數據，即可輕松組網。
模塊的無線通訊部分基于Semtech Sx1278 的LoRa擴頻調制技術，具有超高接收靈敏度和超強抗干擾能力，同等發射功率下比其他無線方案通訊距離更遠，表現出更低的功耗。在開闊環境中單跳通訊距離為視距平均1.5km，當眾多模塊以最大級數組網時，整個網絡(luò )可以覆蓋半徑大約為10km的范圍。
用戶可以在電腦上通過我公司配套的參數配置軟件，或者由用戶自己的單片機處理器根據AT指令通訊協議，修改模塊的頻率、發射功率、網絡(luò )地址、節點地址、路由生產期、串口速率、串口校驗等參數。
MESH網狀自組網是分布式的對等網絡(luò )，能夠充分利用網絡(luò )中的路由冗余，具有優異的網絡(luò )自愈性、穩定性和極佳的數據吞吐量，其組網耗時很短，所有的設備上電即工作。
模塊特點
調制方式：LoRa擴頻調制技術
通訊接口：UART-TTL 3.3V電平
數據接頭：1.5間距郵票孔接口，可貼片生產
組網方式：分布式MESH網狀自組網
數據流向：半雙工（可發可收，但收發不同時）
天線接頭：第二代ipex天線座，阻抗50Ω，可不焊
路由模式：禁止路由/自動路由/強制路由/源路由
工作環境：工業級-40℃~+85℃，10~90%相對濕度無冷凝
模塊參數
傳輸距離：開闊地單跳視距1km
載波頻率：可設400-520MHz
數據格式：1個起始位，8個數據位，1個停止位
串口校驗：可設：無校驗NO（默認）/奇校驗ODD/偶校驗EVEN
串口速率：1200-115200bps，默認9600bps
供電電壓：可選3.3V或5V，訂購時注明
發射功率：100mW(20dBm)
接收靈敏：-148dBm@1200bps
功耗大�。喊l(fā)射≤120mA，接收≤15.2mA
休眠時間：2s
轉發時間：200ms
外觀尺寸：裸板 23mm*23mm*3.5mm
應用案例
四表集抄：水表、電表、氣表、熱表等無線抄表；
智慧農業：灌溉控制、農田數據采集、溫室大棚監測；
智能家居：無線開關、智能燈泡、家電控制、智能鎖；
手持設備：點菜機、手抄機、掃描槍、對講機；
智能交通：交通信號燈無線遙控、路燈集中控制系統；
數據采集：電子衡器、糧情測控、水文水利監測；
安防系統：無線報警器、電子圍欄、攝像機云臺控制；
智慧城市：樓宇節能、井蓋防盜監控、車位管理；
醫療管理：老人呼叫器、嬰兒監護儀、醫療設備儀表監測；
會(huì )議設備：投票表決器、評分評價器、搶答器、無線音箱；
資產管理：人員定位監測、物資設備定位監測；
無線傳感：溫濕度、壓力、液位、震動等無線傳感；
工控系統：PLC數據傳輸、自動化控制；
能源管理：火力、水力、風力、光伏發電等變電站維護；
穿戴設備：手表、狗環、耳標、胸牌、掛件；
產品詳細了解:http://www.rf-module.cn/products.xq.asp?id=163
