什么樣的pcb板需要沉金和金手指

已有 924 次閱讀2019-7-30 20:10 | pcb

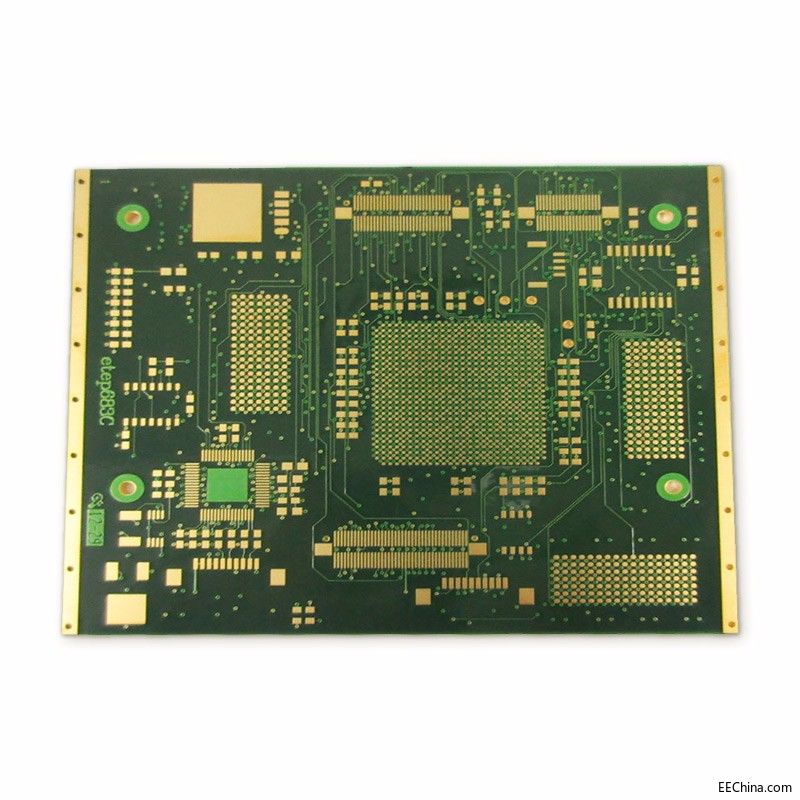

首先我們先來介紹下什么是沉金?電路板上的銅主要是紫銅,銅焊點在空氣中容易氧化,這樣會(huì )造成導電性也就是吃錫不良或者接觸不良,降低了電路板的性能,那么就需要對銅焊點進行表面處理,沉金就是在上面鍍金,可以有效的阻隔銅金屬和空氣防止氧化掉,所以沉金是表面氧化的一種處理方式,是通過化學反應在銅的表面覆蓋上一層金,又叫做金。



那么什么是金手指呢?我們說的直白些,就是黃銅觸點,也可以說導體。詳細說就是內存條上內存插槽相連接的部件,所有的信號都是通過金手指來傳送的,眾多的黃色導電觸片組成,其表面鍍金而且導電觸片排列像手指狀,而得名。



沉金工藝的好處是在印制線路時表面上沉積顏色很穩定,光亮度很好,鍍層很平整,可焊性非常好。一般沉金厚度為1-3 Uinch,基本可分為四個階段去完成:前處理(除油,微蝕,活化、后浸),沉鎳,沉金,后處理(廢金水洗,DI水洗,烘干)。



然而在制作費用上沉金工藝相比其他的噴錫工藝來說,成本比較,如果金的厚度超過了制版廠的常規工藝,那么費用還要貴,當然如果你對板子焊接性和電性能有要求比較就另當別論了。比如:你的電路板有金手指需要要沉金,或者是板子的線/焊盤間距不足,那么最好就是要做沉金+鍍金手指的工藝來做了,這樣電路板焊接就非常好,電路板性能也很穩定,焊盤不會(huì )脫落,接觸不會(huì )不良,也不會(huì )有短路現象,同時也是防震防摔,當然我們不會(huì )去摔板子。



還有種情況就是電路板有金手指,但是金手指以的板面可以根據情況選擇噴錫工藝,也就是噴錫+鍍金手指的工藝,在電路板線寬與焊盤間距充足,焊接要求不高的情況下,可以有效的降低制作成本,又不影響板子的使用。但是如果板子線寬與焊盤間距不足,那么這種情況采用噴錫工藝就增加了很大的生產難度,會(huì )出現錫搭橋短路情況會(huì )比較多,會(huì )出現金手指經常插剝,導致接觸不良的現象。



所以我們可以根據自己的電路板的實際情況,來去選擇適合自己的制板工藝,控制了成本又不能影響板子的使用。如需了解更多PCB相關知識可以登陸www.jiepei.com/g590。
