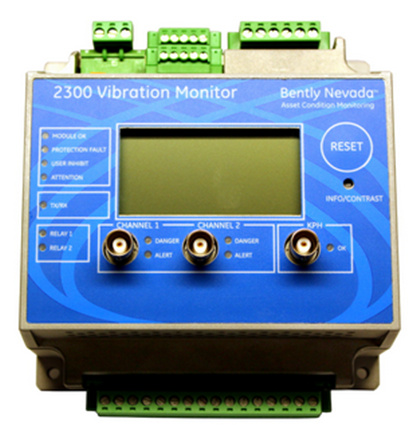

本特利監測器2300/20雙通道監測器--工廠機械平衡的振動保護

Bently Nevada本特利2300通用設備監視器為不太關鍵的機器提供經濟有效的振動監視和保護功能。 它專門設計用于為工廠設備平衡提供連續的監控和保護。 隨著2300/20，業主和運營商可以在廣泛的行業，包括：石油和天然氣，發電，水處理，制漿造紙，制造業，采礦業，水泥和其他行業實踐基于狀態的維護資產。

主要產品概述：

描述

Bently Nevada本特利2300通用設備監視器系列為不太關鍵和備用的機器提供了具有成本效益的連續振動監視和保護功能。它專門設計用于不斷監控和保護各種行業的基本平衡設備設備資產，包括：石油和天然氣，發電，水處理，紙漿和造紙，制造，采礦，水泥以及各種設備其他行業。 2300監視器系列提供振動監測和高振動級別報警。它包括來自各種加速度計類型的兩個地震測量輸入通道，用于時間同步測量的速度輸入通道，以及用于繼電器觸點，4-20 mA *，SPA *和Modbus / TCP輸出*的輸出。利用GE的本特利內華達監視器配置軟件（BNMC），2300易于配置。 2300監視器系列設計用于各種機器列車或個別外殼，其中傳感器點數適合顯示器的通道數和需要高級信號處理的地方。 2300監視器系列在不太關鍵和重要的機器上提供了非常低成本的狀態監視和保護功能。

2300監測儀的特點就是有兩個振動通道和一個速度通道，對機組設備平穩運行提供連續監測和保護。它更能有效地管理你的資產，而不是等到生產中斷更換設備。

2300系列監測器使基于狀態的監測和保護，支持各種接口和功能。輸入包括振動和速度傳感器，輸出包括繼電器、緩沖輸出，TCP/IP以太網和LCD顯示。該監測器有帶4-20 mA輸出（2300 / 20）也有鍵相線路接口（2300 / 25）。

2300/20監測器可以用來取代傳統本特利內華達州顯示器如1900/27，但更重要的是它是一個全功能的監視器用于監視和保護資產，如電機、泵和風扇。

該監視器是軟件可配置的，并包括配置軟件。一個集成的液晶顯示器和多個LED顯示本地通道的實時數據和狀態。有效的工廠資產管理，特別是機械資產的有效管理，通常依靠于遠程訪問。

主要特征

堅固，緊湊，獨立的設備

127 x 127 x 76毫米（5x5x3英寸）的設備尺寸

兩個加速度輸入，并行采樣和速度通道同步

具有報警配置的許多在線測量（直接0-pk，pk-pk，真有效值，派生pk，集成直接pk）

兩個保護繼電器

兩個帶可配置設定點的保護繼電器輸出

一個專用速度/ KPH輸入（前置器，前置器開關或磁性拾音器）

本地監視器狀態LED

本地顯示顯示整體值和速度

方便的本地和遠程重置報警和繼電器

BNMC（本特利內華達監視器配置）設備配置和顯示軟件

本地配置鎖定和遠程配置鎖定（兩個保留的聯系人）

三個1：1緩沖傳感器輸出（包括速度信號），具有短路和EMI保護，通過BNC連接器

24VDC和可選的240 / 110V DIN導軌安裝電源

具有Modbus功能的以太網連接

適用于防噴器應用的連續監測和保護

下一代平臺

2300/20

兩路4-20mA輸出

兩路繼電器輸出可編程設定

以太網10/100使用本特利內華達監控組態軟件組態BASE-T通信（包括）

一個專用速度和鍵相位通道支持趨近傳感器，磁阻傳感器和接近開關式傳感器

三路緩沖傳感器的輸出（包括鍵相位信號）提供短路和電磁干擾保護。每個信號緩沖輸出通過同軸電纜接插件連接。

持續監測和保護

LCD顯示，振動量，設定值，和速度

兩個先進的診斷同步采樣的兩個加速度輸入

關鍵測量（直接0-pk，PK，直接有效，衍生的PK，綜合直接PK，速度）實時提供報警配置LED顯示監控狀態

2300/20_KIT-003-02-01

1- 2300/20監測器

1 - 6英尺（1.8米）的鎧裝以太網電纜

2 – 加速度計傳感器

2 - 15英尺（4.8米)加速度電纜。

另行訂購：110M7102-01  DIN軌安裝電源DIN導軌安裝電源，100/240AC to 24DC/1.3A(-25°C ~70°C, 22.5*99*107 mm)

2300 / 25

trendmaster SPA接口

兩路繼電器輸出可編程設定

2300系列振動監測儀

2300/20-aa-bb 4-20mA輸出：與監控（包括DIN導軌安裝組件，手動和監控組態軟件）

2300/25-aa：SPA輸出監控（包括DIN導軌安裝組件，手動和監控組態軟件）

2300/20_KIT-AAA-BB-CC: 本特利內華達2300/20監測系統套件的條件

2300/25_KIT-AAA-BB: 本特利內華達2300/25監測系統套件的條件

優點

緊湊的外形和防滑或本地安裝能力可降低布線和安裝成本

每個通道的可配置測量滿足個別客戶的需求

同步數據采集和測量，以及多種轉速表類型的靈活性

顯示器上清晰顯示關鍵機器和監視器信息;沒有單獨的顯示需要恭維操作驅動可靠性（ODR）。

滿足個人客戶警報重置需求：可以在本地或在控制中心重置

在BNMC上顯示的總體數據和事件，可輕松實現2300系列監視器的配置

安全，防篡改的配置管理

支持從2300監視器系列收集便攜式數據采集器數據

使用低壓或高壓電源

提供所需的PdM狀態監測數據

可擴展的架構

最先進的電子和信號處理

未來的系統1連接

應用

Bently Nevada本特利2300雙通道監視器專門設計用于各種應用的基本天平設備，包括但不限于：

冷卻塔風扇

泵

風扇

鼓風機

汽車

粉碎機

離心機

攪拌機

攪拌器

空氣壓縮機

小型往復式壓縮機

小型電動機

小型水輪機
