同步升壓芯片-ZCC9428/9430

已有 1663 次閱讀2019-12-17 09:53 |個人分類:ZCC| 同步升壓, 升壓芯片

 ZCC9428 大功率同步升壓芯片,耐壓3-30V,輸入電流是8A, 封裝是SOP16

 ZCC9429 大功率同步升壓芯片,耐壓3-30V,輸入電流是8A ,封裝是SOP14

 ZCC9430 大功率同步升壓芯片,耐壓3-30V,輸入電流是8A ,封裝是QFN20,內置MOS

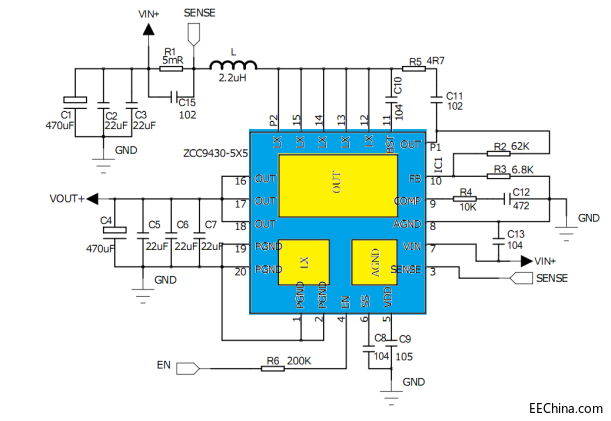

高耐壓內置MOS的同步升壓芯片ZCC9430


一、產品綜述


ZCC9430 芯片是一款具有 600KHz 的自動調節頻率、 高效率、 寬輸入范圍的電流模式升壓 BOOST)芯片, 且具有高效率同步升壓功能和可調限流功能。該電源芯片內部全集成低內阻功率 MOSFET,可以實現大功率輸出的同時, 大大簡化了外部電路設計,同時實現低功耗,高效率電源開關。用戶可靈活地通過外部補償建立動態環路,獲得在所有條件下最優瞬態性能。 ZCC9430 芯片還包括欠壓鎖存,過流保護和過溫保護,以防止在輸出過載時產生損害。


二、產品特點


  完全符合 Intel Thunderbolt Power Spec.


  輸入限流電阻,靈活設置最大輸出功率


  輸入最大電流可達 8A


  自動調頻,最大限度降低功耗


  增強 PWM模式的快速瞬態響應


3.0 V-30V寬輸入范圍


  輸出電壓:5V To 30V


 芯片停止工作時電流< 1µA


三、產品應用


Thunderbolt  接口   筆記本電腦和平板電腦


  熱插拔電源管理     通信供應電源
