多高精度信號生成必殺器—泰克AWG5200任意波形發生器
||

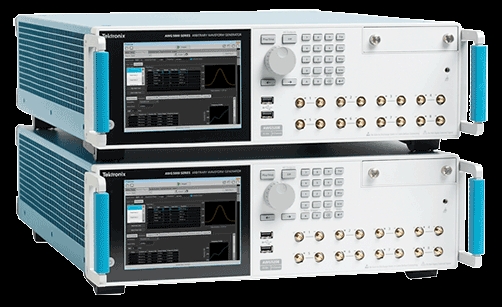

AWG5200 任意波形發生器可滿足苛刻的信號生成需求，具有高信號保真度，能夠通過多單元同步組合擴展至多達 32 個或更多通道。 非常適用于高級研究、電子測試和雷達、復雜電磁環境系統設計和測試。
AWG5200 任意波形發生器 主要指標：
·◆采樣率高達10GS/s（采用 2x 內插）
·◆擁有2通道、4通道和 8通道配置
·◆-70 dBc 無雜散動態范圍
·◆16 位垂直分辨率
·◆每條通道 2G 樣點波形存儲深度，支持以 5GS/s 采樣率播放長達 400ms 的數據，及以2.5GS/s 采樣率播放長達800ms 的數據
AWG5200 任意波形發生器 主要特色：
無縫連接信號仿真到信號生成：如果一個波形能夠被定義或捕獲，那么 AWG5200 就能復現這個信號�？梢酝ㄟ^(guò)多種方式創(chuàng )建信號。泰克提供了全面的、不斷新增的且針對 AWG 產品家族進行優化的波形發生插件，以實現了特定的波形創(chuàng )建功能，同時 MATLAB、Excel 等第三方解決方案也可以靈活地創(chuàng )建和導入您想要的任何波形。使用任意一種軟件包來創(chuàng )建的波形都可以導入 AWG5200 中并進行回放，無縫地實現從仿真世界過渡到真實世界。

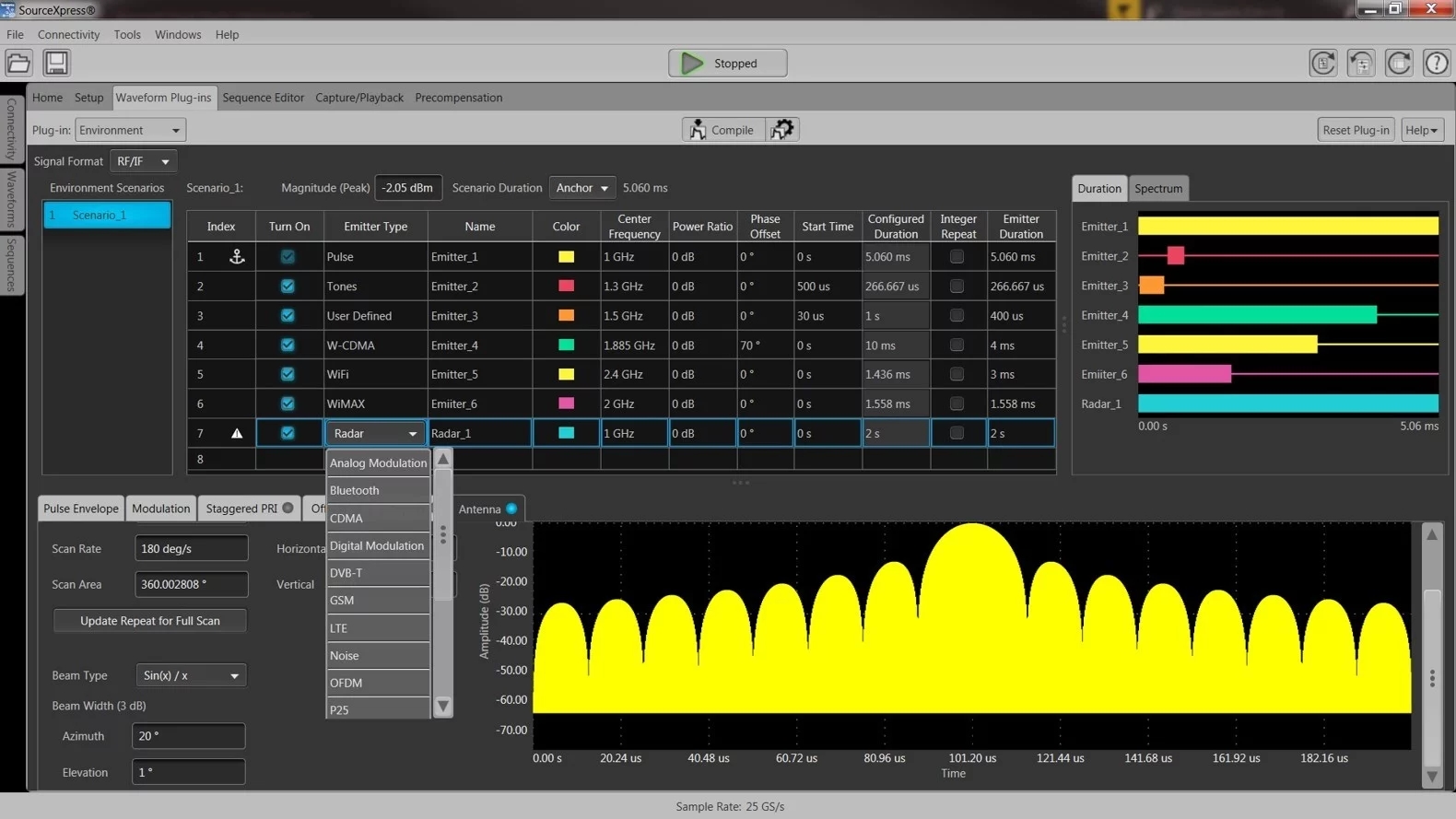

高級遠程儀器控制和波形生成：新型 SourceXpress 平臺把所有 AWG 儀器控制和波形生成功能放到 Microsoft® Windows PC 中。加載波形、創(chuàng )建序列、打開回放，都無須在 AWG 上實現。所有波形創(chuàng )建插件都在 SourceXpress 平臺上以原生方式運行，可以迅速重復測試信號，而不必進實驗室。
RF 信號發生器：RF 信號正變得越來越復雜，RF 工程師很難準確地創(chuàng )建合規性和裕量測試要求的信號。結合 RF 通用波形創(chuàng )建插件，AWG5200 系列可以解決這些棘手的設計挑戰。RF 通用插件是一種以數字方式合成被調制基帶、IF 和 RF 信號的軟件包，它把信號發生提升到全新水平，全面利用了 AWG5200 系列任意波形發生器先進的信號發生功能。
內置數字 IQ 調制器：通信和國防系統的尺寸減小和成本降低推動著現代 DAC 不斷進化，把更多的功能集成到一個芯片中。某些更先進的高速 DAC 還采用數字信號處理和調節功能，如數字內插、復雜調制和數控振蕩器 (NCO)。這可以有效緊湊地直接生成復雜的 RF 信號。
泰克 AWG5200 系列擁有數字復合調制器和多速率內插功能。通過這種內置 IQ 調制功能，您可以消除由于外部調制器和混頻器引起的 IQ 不匹配。另外通過使用這個調制器，沒有帶內載波饋通，也沒有鏡像。內置內插器，它還能以最有效的減小波形大小和縮短匯編時間的方式創(chuàng )建波形，同時延長播放時間。
提供了多種 DAC 模式：AWG5200 DAC 有多種模式，可以在 DAC BW 最干凈的部分及頻率滾降位置輸出信號。
環境信號生成：許多雷達信號的關鍵特點要求它們必須與其它商用標準信號共存于同一頻段，但性能不會(huì )劣化。為滿足這一預期，雷達設計人員必須在設計/調試階段徹底的測試所有可能的情況。AWG5200 具有回放這些最壞情況的信號所需的超高靈活性和精度。
AWG5200 任意波形發生器 主要型號：
型號 | 模擬通道 | 垂直分辨率 | 模擬帶寬 | 輸出頻率 | 最大采樣率 |
2 | 16 位 | 2 GHz（在 -3 dB x 的情況下） | 直接直流輸出：1.5Vp-p 差分 /// 直接交流輸出：-17 至 -5 dBm 單端，BW 10MHz 至 2GHz（標準）/// 交流安培輸出：-85 至 +10 dBm 單端，BW 10MHz 至 2GHz（可選） | 1.5 KS/s – 10 GS/s (4 GHz) | |
4 | 16 位 | 2 GHz（在 -3 dB x 的情況下） | 直接直流輸出：1.5Vp-p 差分 /// 直接交流輸出：-17 至 -5 dBm 單端，BW 10MHz 至 2GHz（標準）/// 交流安培輸出：-85 至 +10 dBm 單端，BW 10MHz 至 2GHz（可選） | 1.5 KS/s – 10 GS/s (4 GHz) | |
8 | 16 位 | 2 GHz（在 -3 dB x 的條件下） | 直接直流輸出：1.5Vp-p 差分 /// 直接交流輸出：-17 至 -5 dBm 單端，BW 10MHz 至 2GHz（標準）/// 交流安培輸出：-85 至 +10 dBm 單端，BW 10MHz 至 2GHz（可選） | 1.5 KS/s – 10 GS/s (4 GHz) |
以上既是安泰測試為大家分享的泰克AWG5200 任意波形發生器的基本技術參數和應用。安泰測試是美國泰克廠家，中國普源精電廠家長期穩定的合作伙伴，經過近10年的發展，安泰測試具有專業的技術選型能力和完善的服務體系，有意者歡迎訪問來電咨詢。
