無線通信常常需要對信號進行數字解調，分析信號質量，通常的分析工具有四大金剛——IQ星座圖、IQ眼圖、碼元表、誤碼率表。今天就來聊一聊這四樣分析方法如何幫助我們判斷信號質量好與不好。

IQ星座圖

數字調制是將低頻信息通過高頻載波發射所做的必要動作，當我們接收到信號時，首先要對信號解調。IQ星座圖是一種調制映射關系，利用正交平面，把調制的所有可能性——調制后的符號數（或者叫狀態空間），鋪在我們構建的正交平面上。信號調制過程中從一個點跳到點（調制狀態），點與點的距離叫做歐氏距離，代表能量；當我們觀察跡線是否正確落在對應的格點上，可以判斷信號的幅相調制是否完成。

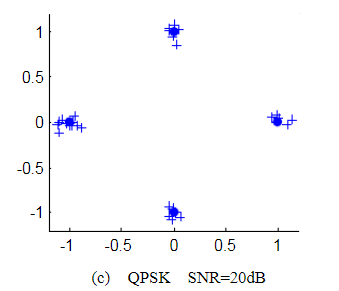

當然，不同的調制方式星座圖形態不同，比如BPSK只有兩種狀態，QPSK有四種狀態，而QAM的狀態數更多。

IQ眼圖

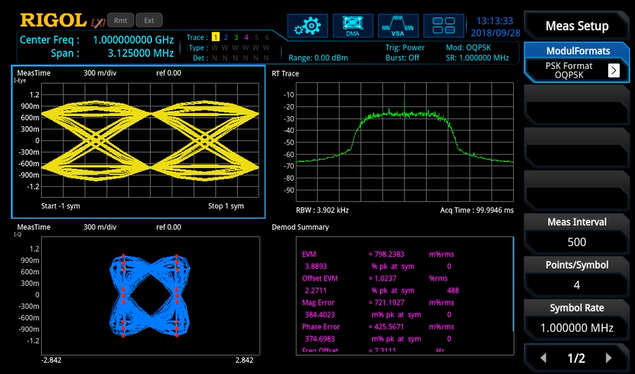

眼圖常常用于時域信號測試，通過重疊一定數量的波形，觀察時鐘張合效果，如果眼睛張開，認為信號的誤碼率低質量好，眼睛閉合，則誤碼率高，需要改進電路設計。IQ眼圖是觀察信號數字調制過程隨時間變化的有力工具，隨著時間變化，信號調制過程在I軸的跡線經過重疊后是否“眼睛閉合”，來判斷同相通道的眼圖質量的好壞。對應的還有Q-眼圖，叫做正交通道的眼圖。

IQ眼圖是誤差向量時間測量的基礎。

碼元表

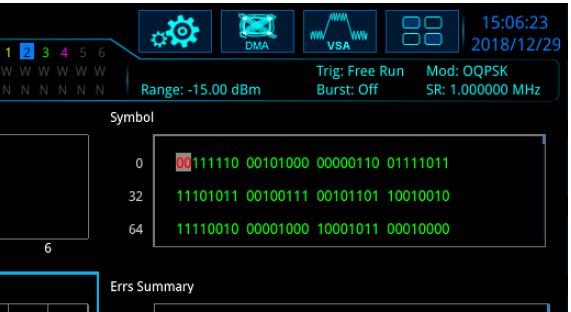

碼元是數字調制的具體狀態信息，反映實際調制的電平變化以及調制狀態。碼元對應星座圖中的每個格點，碼元表將信號解調后得到的調制信息予以展示。通過碼元表和參考表的對比，可以知道誤碼率。

誤碼率表

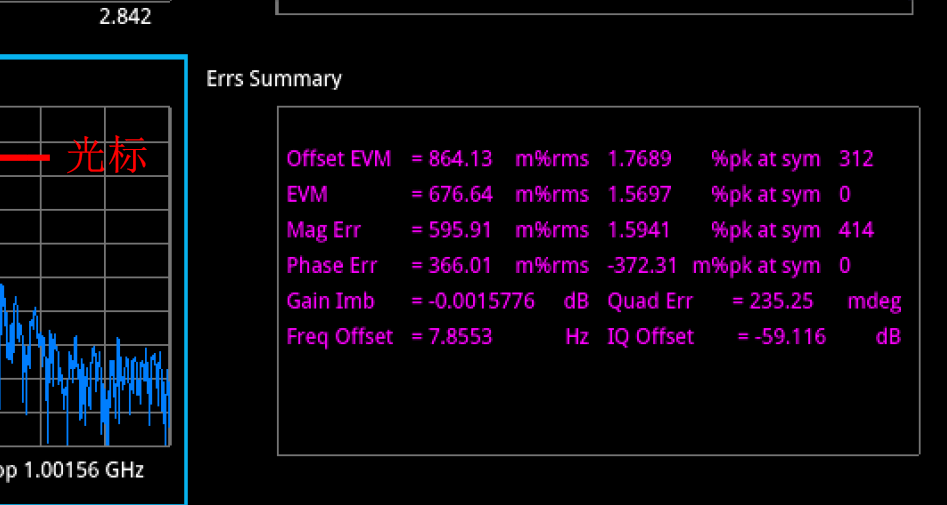

通過對比碼元參考表，頻譜儀可以實現誤碼率分析，通過對數據的分析，可以統計出誤差矢量幅度（EVM）、幅度誤差（MagErr）、相位誤差（PhaseErr）等結果。在通信技術的不斷發展下，對相應的測試技術也提出了更高要求。

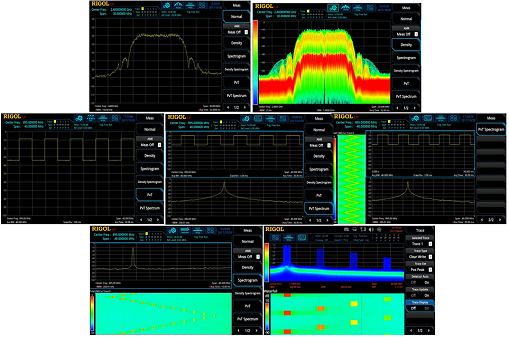

RSA5065實時頻譜分析儀，配備實時分析及掃頻分析功能，可選矢量信號分析應用軟件（VSA）及EMI測量應用軟件（EMI），擁有優異的性能及指標。其頻率范圍9kHz至3.2GHz/6.5GHz，并提供帶有跟蹤源“-TG”型號，可廣泛的應用于企業研發、工廠生產、教育教學等諸多領域。
