2.5A光兼容單通道隔離門驅動器

1概述

SLMi350是一款光兼容單通道，隔離柵驅動器，用于IGBT、MOSFET和2.5A，源和2.5A匯峰值輸出電流和5kVRMS加強隔離等級。SLMi350罐驅動低壓側和高壓側功率場效應晶體管。鑰匙，特點和特點帶來顯著的，性能和可靠性升級超過標準，基于光耦的門驅動器，同時保持，原理圖和布局中的針對針兼容性。設計性能亮點包括共模瞬態抗擾度（CMTI），低傳播延遲，脈沖寬度失真小。輸入級是一個模擬二極管，這意味著長期可靠性和優良的老化性能

與傳統LED相比的特性。它是提供DIP8（鷗翼）套裝，尺寸>8mm爬電和間隙。一種來自具有比較跟蹤的材料組I，指數（CTI）>600V。SLMi350的高性能和可靠性使其非常適合用于所有類型的電機驅動器、太陽能逆變器、工業電源和器具。

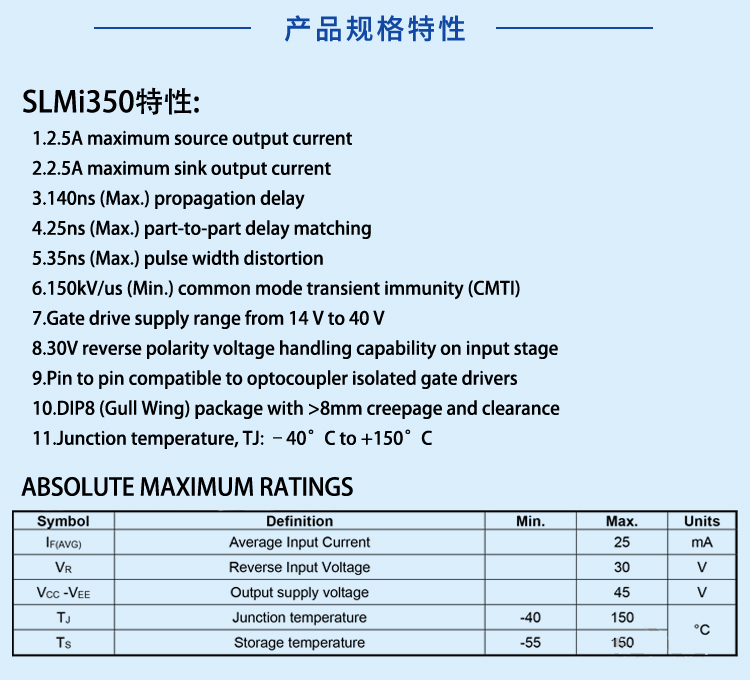

2特點

•2.5A最大電源輸出電流

•2.5A最大輸出電流

•140ns（最大）傳播延遲

•25ns（最大）部分到部分延遲匹配

•35ns（最大）脈沖寬度失真

•150kV/us（最�。┕材Ｋ矐B(tài)

抗擾度（CMTI）

•柵極驅動電源范圍從14 V到40 V

•30V反極性電壓處理能力

輸入級

•針對針兼容光耦隔離

閘門驅動器

•DIP8（鷗翼）組件，爬電>8mm和間隙

•結溫，TJ:–40°C至+150°C

•安全認證（計劃）：

–根據UL 1577，5kVRMS隔離1分鐘

–DIN V VDE 0884-11標準

3應用

•交流和無刷直流電機驅動

•可再生能源逆變器

•工業電源
