PS8402A 是一款 HDMI ™電平轉換器/中繼器,專為 Type 2 Dual-Mode DisplayPort ™ (DP++) 電纜適配器應用而設計。它設計用于 DisplayPort-to-DVI或 DisplayPort-to-HDMI Type 2 適配器。它支持高達 3.0Gbps 的 T MDS™ 數據速率,并集成了一個抖動容限 T MDS 接收器和一個抖動清除 T MDS 發射器
PS8402A 消除了來自 T MDS 輸入的數據和時鐘抖動以及時序偏差,以提供兼容且抖動極低的 HDMI 輸出。
PS8402A 包括 2 類 DisplayPort 雙模適配器實施所需的 I2C-over-AUX 轉換和寄存器。PS8402A 向后兼容現有的雙模 DP 源設備以及為 2 型適配器啟用的新型雙模源。該設備還可用于主板、圖形板或對接應用程序,以利用 Type 2 適配器視頻驅動程序。
部分性能
0° 至 70°C 工作溫度范圍
ESD:HBM 8 kV
可編程接收器均衡
可編程 T MDS 輸出預加重和 EMI 降低
自動線對間和線對內去偏斜
自動斷電管理
用于故障安全操作和電源管理的自動輸出靜噪電路
靈活的引腳和 I2C 控制模式選項
3.3V 和 1.5V 電源
符合 VESA ®雙模式 DisplayPort 標準,版本 1,適用于 2 類電纜適配器應用
包括所需的 2 類電纜適配器標識和控制寄存器以及 I2C-over-AUX 轉換
支持 4K x 2K 和 1080p 立體聲 3D HDMI 格式
時鐘和數據抖動清除——針對帶外 HDMI 時鐘抖動的 12dB 抖動衰減性能
CrystalFree™ 技術——無需外部晶振或參考時鐘
交流和直流輸入耦合能力
應用
2 型雙模 DP 視頻適配器
PC主板或顯卡
塢站

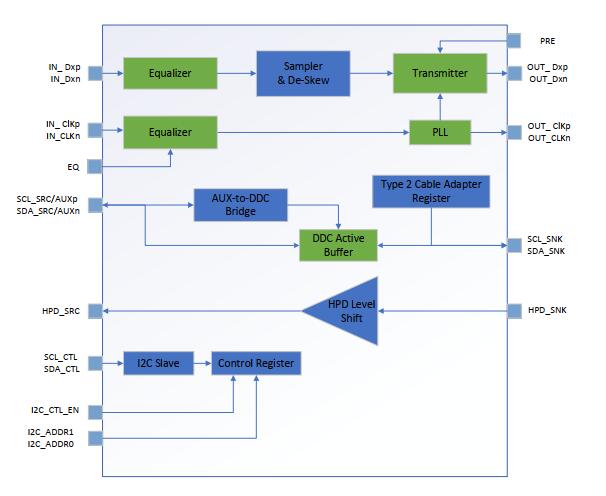

ASL集睿致遠推出的CS5218是一款單端口HDMI/DVI電平轉換器/中繼器,能夠pin to pin直接替代PS8402A。 ASL集睿致遠的 CS5218具有重新定時功能。它支持交流和直流耦合T MDS信號高達3.0-Gbps的操作與可編程均衡和抖動清洗。它包括2路雙模DP電纜適配器寄存器,可用于識別電纜適配器的功能。抖動清除PLL可以更好地滿足更高數據速率的HDMI抖動合規性。設備的操作和配置可以通過引腳設置或I2C總線來實現。自動關機和靜噪提供靈活的電源管理。
ASL集睿致遠 CS5218和PS8402A都是QFN40封裝,且管腳配置都是一致的,只需要刪掉部分元器件,整體方案成本較低,芯片CS5218較PS8402A便宜,且內置LDO,整體方案BOM表成本降低,性?xún)r(jià)比較PS8402A要高,目前已被大量知名客戶廣泛投入市場使用!
CS5218替代PS8402A電路設計方法如下圖所示:
