超低功耗LCD液晶顯示驅動芯片VKL060多用于醫療儀器，工控儀表等
產品品牌：永嘉微電/VINKA
產品型號：VKL060
封裝形式：SSOP24
概述：
VKL060 SSOP24是一個點陣式存儲映射的LCD驅動器，可支持最大60點（15SEGx4COM）的 LCD屏。單片機可通過I2C接口配置顯示參數和讀寫顯示數據，可配置4種功耗模式，也可通
過關顯示和關振蕩器進入省電模式。其高抗干擾，低功耗的特性適用于水電氣表以及工控儀表類產品。LJQ133

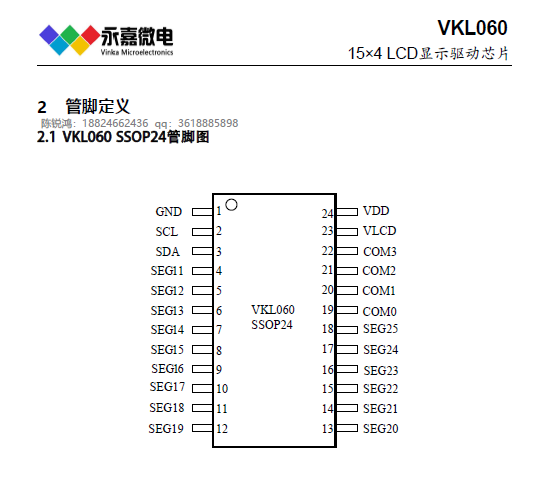

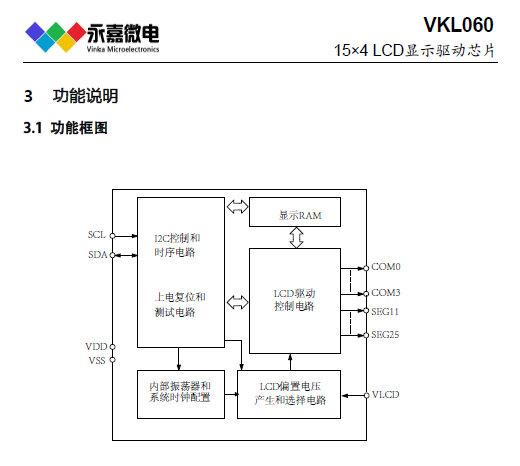

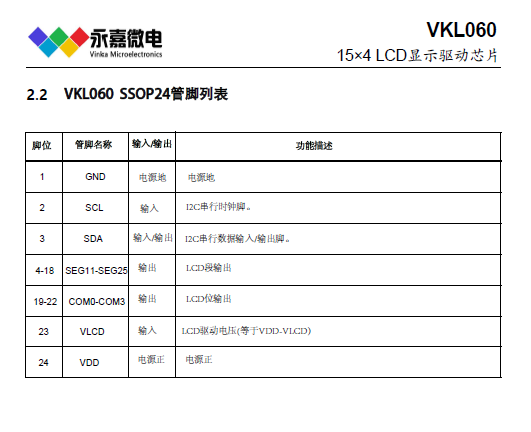

特點：
• 工作電壓 2.5-5.5V
• 內置32 kHz RC振蕩器
• 偏置電壓（BIAS）可配置為1/2、1/3
• COM周期（DUTY）為1/4
• 內置顯示RAM為15x4位
• 幀頻80Hz
• 省電模式（通過關顯示和關振蕩器進入）
• 可配置4種功耗模式
• I2C通信接口
• 顯示模式15x4
• 3種顯示整體閃爍頻率
• 軟件配置LCD顯示參數
• 讀寫顯示數據地址自動加1
• VLCD腳提供LCD驅動電壓（≤(VDD-VLCD)）
• 內置上電復位電路(POR)-TEST2接低電平使能
• 低功耗、高抗干擾
• 封裝：SSOP24L(150mil) (8.65mm x 3.9mm PP=0.635mm)
LCD/LED控制器及驅動器系列芯片簡介如下：
RAM映射LCD控制器和驅動器系列：
VK1024B 2.4V～5.2V 6seg*4com 6*3
6*2 偏置電壓1/2 1/3 S0P16 省電模式
VK1056B 2.4V～5.2V 14seg*4com 14*3 14*2 偏置電壓1/2 1/3 SOP24 省電模式
VK1056C 2.4V～5.2V 14seg*4com 14*3 14*2 偏置電壓1/2
1/3 SSOP24 省電模式
VK1072B 2.4V～5.2V 18seg*4com 18*3 18*2 偏置電壓1/2
1/3 SOP28 省電模式
VK1072C 2.4V～5.2V 18seg*4com
18*3 18*2 偏置電壓1/2 1/3 SOP28 省電模式
VK1072D 2.4V～5.2V 18seg*4com
18*3 18*2 偏置電壓1/2 1/3
SSOP28 省電模式
VK1088B 2.4V～5.2V 22seg*4com
22*3 22*2 偏置電壓1/2 1/3 QFN32（4*4mm PP=0.4mm）超小體積
VK1128C 2.4V～5.2V 32seg*4com 32*3 32*2
偏置電壓1/2 1/3
QFN48 (5*5mm PP=0.35mm)超小體積
VK0192M 2.4V～5.2V 24seg*8com 偏置電壓1/4 LQFP44
省電模式
VK0256 2.4V～5.2V 32seg*8com
偏置電壓1/4
QFP64 省電模式
VK0256B 2.4V～5.2V 32seg*8com
偏置電壓1/4
LQFP64 省電模式
VK0256C 2.4V～5.2V 32seg*8com
偏置電壓1/4
LQFP52 省電模式
VK0384 2.4V～5.2V 48seg*8com
偏置電壓1/4 LQFP64 省電模式
VK1621 2.4V～5.2V 32seg*4com
32*3 32*2 偏置電壓1/2 1/3 LQFP44(QFP44正方形)/LQFP48/SSOP48/SDIP28；DICE/DIE裸片(綁定COB)；COG(綁定玻璃) 省電模式
VK1622 2.4V～5.2V 32seg*8com 偏置電壓1/4 LQFP44/LQFP48/LQFP52/LQFP64/QFP64；DICE/DIE裸片(綁定COB)；COG(綁定玻璃) 省電模式
VK1623 2.4V～5.2V 48seg*8com 偏置電壓1/4 LQFP100/QFP100；DICE/DIE
裸片(綁定COB)；COG(綁定玻璃) 省電模式
VK1625 2.4V～5.2V 64seg*8com
偏置電壓1/4 LQFP100/QFP100；DICE/DIE
裸片(綁定COB)；COG(綁定玻璃) 省電模式
VK1626 2.4V～5.2V 48seg*16com 偏置電壓1/5 LQFP100/QFP100；DICE/DIE裸片(綁定COB) 省電模式
——————————————————————————————————————————————————
高抗干擾LCD液晶控制器及驅動系列:
VK1C21A 2.4～5.2V 32seg*4com 偏置電壓1/2 1/3 3線/4線通訊接口 SSOP48；DICE/DIE裸片(綁定COB)；COG(綁定玻璃) 高抗干擾/抗噪/低功耗
VK1C21B 2.4～5.2V 32seg*4com 偏置電壓1/2 1/3 3線/4線通訊接口 LQFP48；DICE/DIE裸片(綁定COB)；COG(綁定玻璃) 高抗干擾/抗噪/低功耗
VK1C21C 2.4～5.2V 32seg*4com 偏置電壓1/2 1/3 3線通訊接口 LQFP44；DICE/DIE裸片(綁定COB)；COG(綁定玻璃) 高抗干擾/抗噪/低功耗
VK1C21D 2.4～5.2V 18seg*4com 偏置電壓1/2 1/3 3線通訊接口 SOP28
高抗干擾/抗噪/低功耗
VK1C21DA 2.4～5.2V 18seg*4com 偏置電壓1/2 1/3 3線通訊接口 SSOP28 高抗干擾/抗噪/低功耗
VK1C21E 2.4～5.2V 14seg*4com
偏置電壓1/2 1/3
3線通訊接口
SOP24 高抗干擾/抗噪/低功耗
VK1C21EA 2.4～5.2V 14seg*4com
偏置電壓1/2 1/3
3線通訊接口
SSOP24 高抗干擾/抗噪/低功耗
———————————————————————————————————————————————————
VK2C21A 2.4～5.5V 20seg*4com
16*8 偏置電壓1/3
1/4 I2C通訊接口
SOP28；DICE/DIE裸片(綁定COB)；COG(綁定玻璃) 高抗干擾/抗噪/低功耗
VK2C21AA 2.4～5.5V 20seg*4com 16*8 偏置電壓1/3 1/4
I2C通訊接口 SSOP28；DICE/DIE裸片(綁定COB)；COG(綁定玻璃) 高抗干擾/抗噪/低功耗
VK2C21B 2.4～5.5V 16seg*4com 12*8 偏置電壓1/3
1/4 I2C通訊接口 SOP24；DICE/DIE裸片(綁定COB)；COG(綁定玻璃) 高抗干擾/抗噪/低功耗
VK2C21BA 2.4～5.5V 16seg*4com 12*8 偏置電壓1/3
1/4 I2C通訊接口 SSOP24；DICE/DIE裸片(綁定COB)；COG(綁定玻璃) 高抗干擾/抗噪/低功耗
VK2C21C 2.4～5.5V 12seg*4com 8*8 偏置電壓1/3 1/4 I2C通訊接口
SOP20；DICE/DIE裸片(綁定COB)；COG(綁定玻璃) 高抗干擾/抗噪/低功耗
VK2C21D 2.4～5.5V 8seg*4com 4*8 偏置電壓1/3 1/4 I2C通訊接口 NSOP16；DICE/DIE裸片(綁定COB)；COG(綁定玻璃)
高抗干擾/抗噪/低功耗
VK2C22A 2.4～5.5V 44seg*4com 偏置電壓1/2 1/3 I2C通訊接口 LQFP52；DICE/DIE裸片(綁定COB)；COG(綁定玻璃) 高抗干擾/抗噪/低功耗
VK2C22B 2.4～5.5V 40seg*4com
偏置電壓1/2 1/3 I2C通訊接口 LQFP48；DICE/DIE裸片(綁定COB)；COG(綁定玻璃)
高抗干擾/抗噪/低功耗
VK2C23A 2.4～5.5V 56seg*4com 52*8 偏置電壓1/3 1/4 I2C通訊接口 LQFP64；DICE/DIE裸片(綁定COB)；COG(綁定玻璃)
高抗干擾/抗噪/低功耗
VK2C23B 2.4～5.5V 36seg*8com
偏置電壓1/3 1/4 I2C通訊接口 LQFP48；DICE/DIE裸片(綁定COB)；COG(綁定玻璃) 高抗干擾/抗噪/低功耗
VK2C24A 2.4～5.5V 72seg*4com 68*8 60*16 偏置電壓1/3 1/4 1/5 I2C通訊接口 LQFP80；DICE/DIE裸片(綁定COB)；COG(綁定玻璃) 高抗干擾/抗噪/低功耗
VK2C24B 2.4～5.5V 56seg*4com 52*8 44*16 偏置電壓1/3 1/4 1/5 I2C通訊接口 LQFP64；DICE/DIE裸片(綁定COB)；COG(綁定玻璃) 高抗干擾/抗噪/低功耗
——————————————————————————————————————————————————
超低功耗LCD液晶控制器及驅動系列:
VKL060 2.5～5.5V 15seg*4com 偏置電壓1/2 1/3 I2C通訊接口 SSOP24 超低功耗/抗干擾
VKL076 2.5～5.5V 19seg*4com 偏置電壓1/2 1/3 I2C通訊接口 SSOP28 超低功耗/抗干擾
VKL128 2.5～5.5V 32seg*4com 偏置電壓1/2 1/3 I2C通訊接口 LQFP44 超低功耗/抗干擾
VKL144A 2.5～5.5V 36seg*4com 偏置電壓1/2 1/3 I2C通訊接口 TSSOP48超低功耗/抗干擾
VKL144B 2.5～5.5V 36seg*4com 偏置電壓1/2
1/3 I2C通訊接口 QFN48(6*6超小體積) 超低功耗/抗干擾
——————————————————————————————————————————————————
靜態顯示LCD液晶控制器及驅動系列：
VKS118 2.4～5.2V 118seg*1com 偏置電壓 -- 4線通訊接口 LQFP128
可視角大,對比度好,不閃爍
VKS232 2.4～5.2V 116seg*2com 偏置電壓1/1 1/2 4線通訊接口 LQFP128 可視角大,對比度好,不閃爍
(永嘉微電/VINKA原廠-FAE技術支持，主營LCD驅動IC； LED驅動IC； 觸摸IC； LDO穩壓IC； 水位檢測IC)
LCD驅動、液晶顯示IC、LCD顯示、液晶顯示、顯示LCD、段碼液晶屏驅動、LCD液晶顯示、段碼屏LCD驅動、LCD顯示驅動芯片、LCD顯示驅動IC、液晶驅動原廠、LCD屏驅動、液晶屏驅動、驅動LCD、驅動液晶、LCD驅動控制器、液晶顯示驅動原廠、段碼LCD驅動、液晶段碼屏驅動、液晶顯示驅動芯片、點陣式液晶顯示驅動、點陣式液晶顯示IC、液晶驅動IC、液晶驅動芯片、LCD芯片、液晶芯片、液晶驅動控制器、液晶IC、段碼驅動顯示IC、筆段式液晶驅動、LCD液晶顯示驅動、液晶LCD顯示驅動、段碼屏驅動廠家、段碼驅動IC、段碼驅動芯片、段碼屏顯IC、LCD顯示IC、筆段式LCD驅動、LCD顯示芯片、段碼屏顯示IC、段碼屏顯示芯片、LCD段碼液晶驅動、段碼LCD液晶驅動、段碼驅動原廠、液晶顯示芯片、段式液晶驅動、段碼顯示IC、LCD液晶屏驅動、筆段LCD驅動、LCD段碼屏驅動、液晶屏驅動IC、液晶屏驅動芯片、液晶段碼LCD驅動、液晶LCD段碼驅動、LCD驅動器、液晶驅動電路、LCD驅動IC、斷碼LCD驅動、段碼屏驅動原廠、LCD驅動廠家、LCD屏驅動IC、點陣式LCD驅動、LCD屏驅動芯片、點陣段碼屏驅動、點陣液晶屏驅動、段碼液晶驅動芯片、段碼屏驅動、LCD驅動原廠、LCD驅動芯片、LCD段碼驅動、LCD液晶驅動、液晶驅動IC原廠、液晶顯示驅動IC、點陣LCD驅動、段式LCD驅動、LCD顯示驅動、液晶顯示驅動、段碼液晶驅動
——————————————————————————————————————————————————
——————————————————————————————————————————————————
內存映射的LED控制器及驅動器
VK16D32 3.0～5.5V 驅動點陣：96 共陰驅動：8段12位 共陽驅動：--- 通訊接口：SCL/SDA 靜態
電流/待機電流：＜1mA＜10μA 按鍵：--- 封裝：SSOP24 恒流驅動
VK16D33 3.0～5.5V 驅動點陣：128 共陰驅動：8段16位 共陽驅動：---
