一、板卡概述

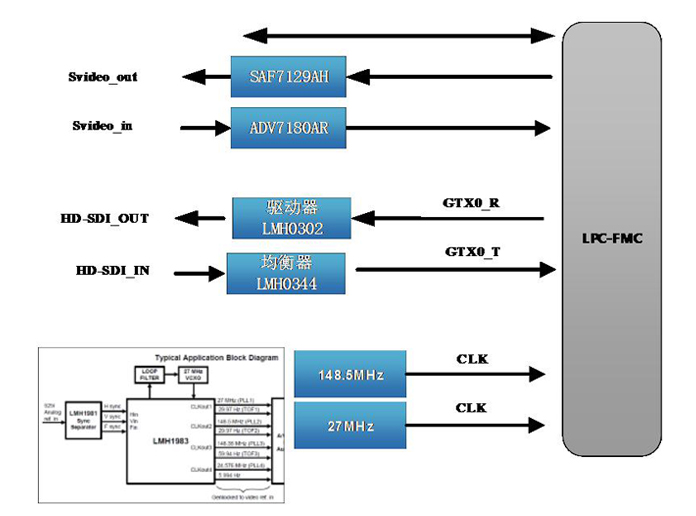

FMC板卡包含1路HD-SDI 輸入輸出，1路復合視頻輸入輸出，用于高清、標清相機的產品測試及智能軟件開發。適配Xilinx公司開發板及本公司不同底板。
 二、技術參數 板卡功能 | 參數 | 內容 | HD-SDI 輸入 | 芯片型號 | FPGA的 GTX， HD-SDI IP | 路數 | 1路 | 速率 | 1.485Gb/s、2.97Gb/s | 視頻 | 720P，1080P | 傳輸阻抗 | 75Ω | HD-SDI 輸出 | 芯片型號 | FPGA的 GTX， HD-SDI IP | 路數 | 1路 | 速率 | 1.485Gb/s、2.97Gb/s | 視頻 | 720P，1080P | 傳輸阻抗 | 75Ω | 復合視頻輸入 | 芯片型號 | ADV7180 | 路數 | 1路 | 視頻 | PAL | 傳輸阻抗 | 75Ω | 復合視頻輸出 | 芯片型號 | SAF7129 | 路數 | 1路 | 視頻 | PAL | 傳輸阻抗 | 75Ω | 板卡標準 | FMC ANSI/VITA 57.1 – 2008 | 板卡尺寸 | 69X76.5mm；安裝孔大小為2.7mm | 板卡前面板 | 四路 HDBNC | 板卡重量 | | 板卡供電 | +12V@0.5A | 板卡功耗 | 2W | 工作溫度 | Industrial -20℃到+70℃ | 支持母板 | Xilinx board | V6、V7、KU、VU、 ZYNQ、ZU 開發板 | Orihard board | 136、270、367、288、330、274、3、9 |
三、軟件支持 提供HD-SDI輸入輸出的回環測試，支持720P高清相機輸入；提供復合視頻的輸入輸出，支持純黑白CMOS 600線高清攝像頭模組接入，顯示。 四、板卡應用 工業圖像輸出、圖像模擬源 |

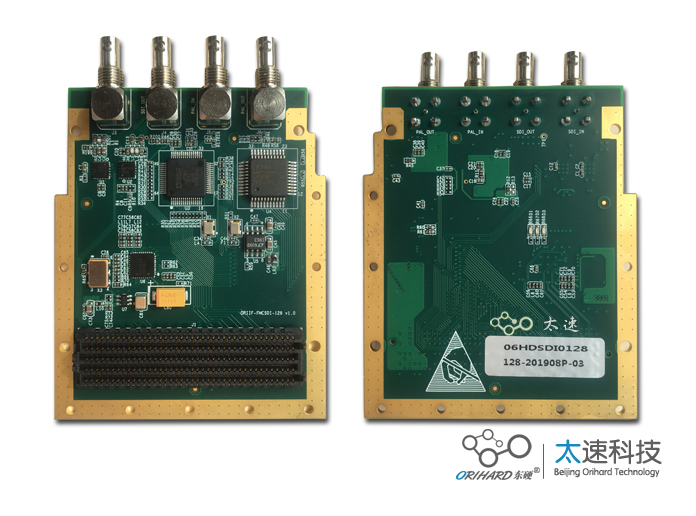

FMC128-基于FMC 1路HD-SDI輸入輸出，1路復合視頻輸入輸出子卡
