對開關柜的局部放電進行監檢測是評估設備絕緣狀況的重要手段。電氣設備的絕緣內部如氣泡間隙、雜質、尖刺等缺陷，在強電場作用下使得開關柜絕緣內部的電場分布不均勻，在缺陷部位的電場強度會(huì )增大，從而容易導致該部位發生未貫穿整個絕緣的放電，即局部放電。局部放電一般不會(huì )引起開關柜內部絕緣的穿透性擊穿，但是卻會(huì )導致絕緣介質的局部損壞。若其長期存在，則會(huì )在一定條件下造成絕緣裝置電氣強度的破壞，最終造成開關柜內部絕緣擊穿。開關柜局放監測，能盡早發現設備潛伏性故障，實現故障預警，是避免故障發生的有效措施之一。

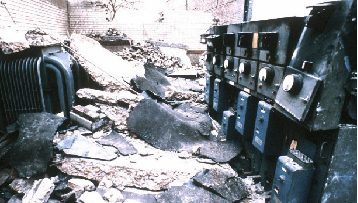

開關柜絕緣引發事故

開關柜局部放電現象

1、電氣設備局部放電產生的同時，會(huì )伴隨著電、光、聲、熱等一系列物理現象的發生，因此高壓開關柜局部放電監檢方法都是基于檢測這些能反映局部放電現象的物理量展開的。

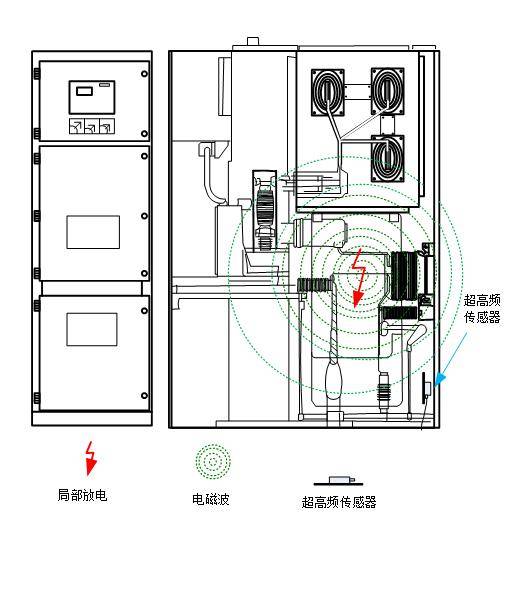

2、電力設備絕緣體的絕緣強度和擊穿場強都很高，當局部放電在很小的范圍內發生時，該擊穿過程會(huì )很快，并且在擊穿過程中會(huì )產生上升沿很陡的局部放電脈沖電流，其上升時間為ns級，并激發頻率高達數GHz的電磁波信號。因此可以運用特高頻傳感器監測電氣設備內部局放電流激發的電磁波信號對開關柜的局部放電情況進行評估。

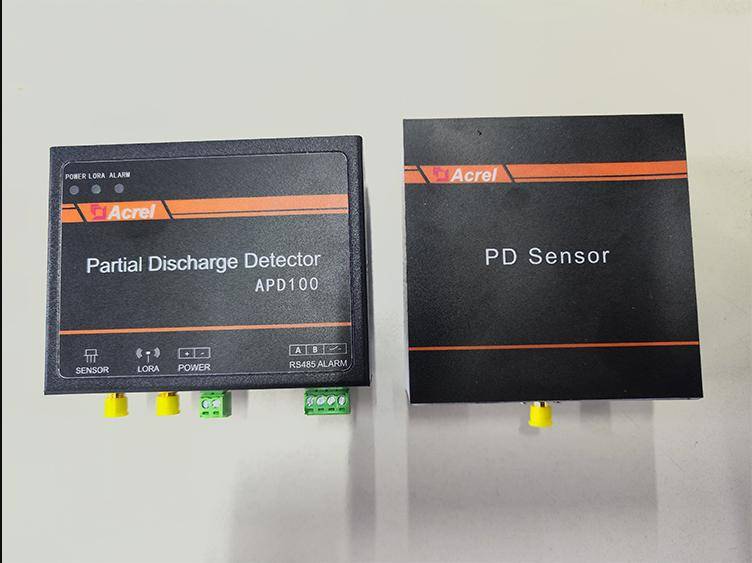

特高頻檢測裝置

應用場景：適于中壓開關柜（61柜、28柜、環網柜）出廠前集成安裝或對已投用的高壓開關柜進行停電安裝。

產品特點：系統抗干擾能力強，可靠性高。

應用安裝：特高頻傳感器磁吸方式安裝于電纜室，采集裝置導軌式安裝于儀表室。

實現過程：超高頻傳感器所檢測的信號，經過同軸電纜送往開關柜局部放電在線監測裝置，進行放大、濾波、檢波，數字脈沖提取、數字濾波、局放特征量計算等數字化處理，并完成局放可視化操作、局放判斷、數據存儲、數據上送等功能。

監測內容：放電次數、放電量、PRPD/PRPS圖譜等。
