AT7456E集成了EEPROM的單通道、單色隨屏顯示器
|
AT7456E 是一款集成了 EEPROM 的單通道、單色隨屏顯示發生器，集成了視頻驅動器、同步分離器、視頻分離開關以及 EEPROM，提高了系統的集成度，有效降低了系統成本。
優勢
1.采用符合 NTSC 和 PAL 制式的 512 個用戶可編程字符，適合于全球市場。
2.能夠方便地以任意字符、尺寸顯示各種信息，例如公司標識、常用圖形、時間、日期等。
3.預先裝載了 512 個字符和圖形，并可以通過SPI 兼容串行接口進行在線編程。

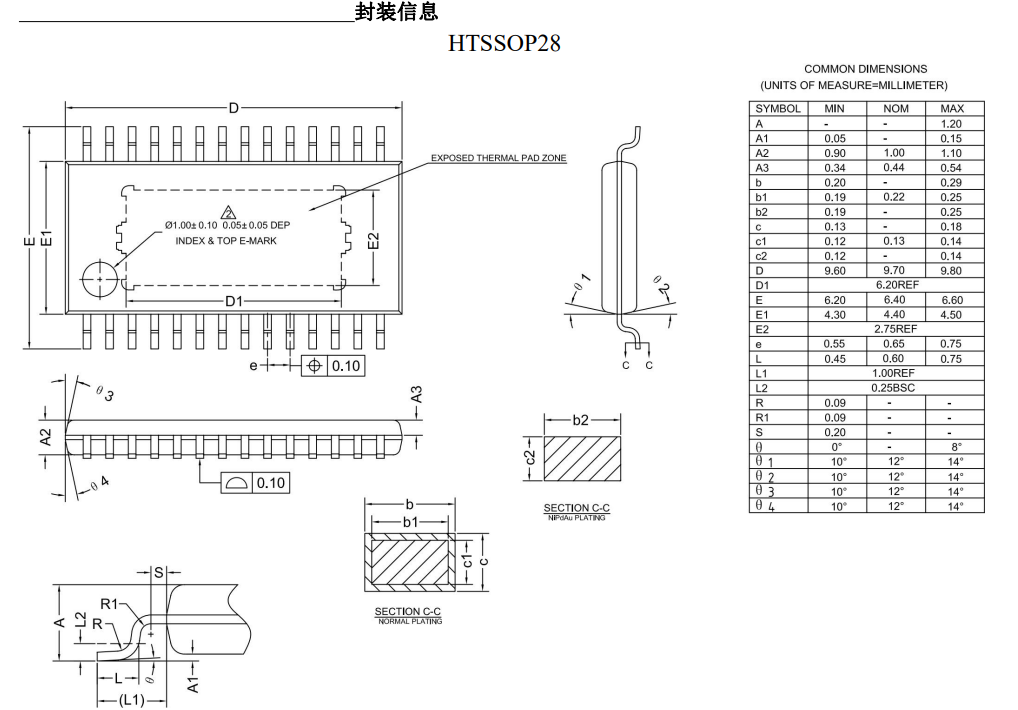

4.提供 28 引腳的 HTSSOP 封裝以及 16 引腳的LGA 封裝，工作溫度范圍（-40℃~+85℃）。
特性
- 512 個用戶定義字符或圖形存儲于 EEPROM
- 字符大小為 12×18 象素
- 閃爍、反色和背景控制字符
- 可逐行設置亮度
- 最多顯示 16 行×30 列字符
- 視頻驅動器輸出帶有衰減補償
- LOS、VSYNC 、 HSYNC 和時鐘輸出(僅 AT7456E)
- 內置同步發生器
- 可外部輸入復合同步信號(僅 AT7456E)
- 兼容于 NTSC 和 PAL
- SPI 兼容串行接口
- 出廠時帶有預先編程的字符組
應用領域
- 安全監控系統
- 安全監控攝像機
- 工業監控
- 室內娛樂(lè )系統
- 手持測量?jì)x器
- 消費類電子
