關于HDMI的線材方案,你知道多少!

已有 1004 次閱讀2022-6-30 11:46 | HDMI, VGA, TYPE-C, LVDS, KVM

高清多媒體接口(High Definition Multimedia Interface,HDMI )是一種全數字視頻聲音發送接口,可以發送未壓縮音頻視頻信號。HDMI可用于機頂盒、DVD播放機、個人計算機、電視、游戲主機、綜合擴大機、數字音響與電視機等設備。HDMI可以同時發送音頻和視頻信號,由于音頻和視頻信號采用同一條線材,大大簡化系統線路的安裝難度。

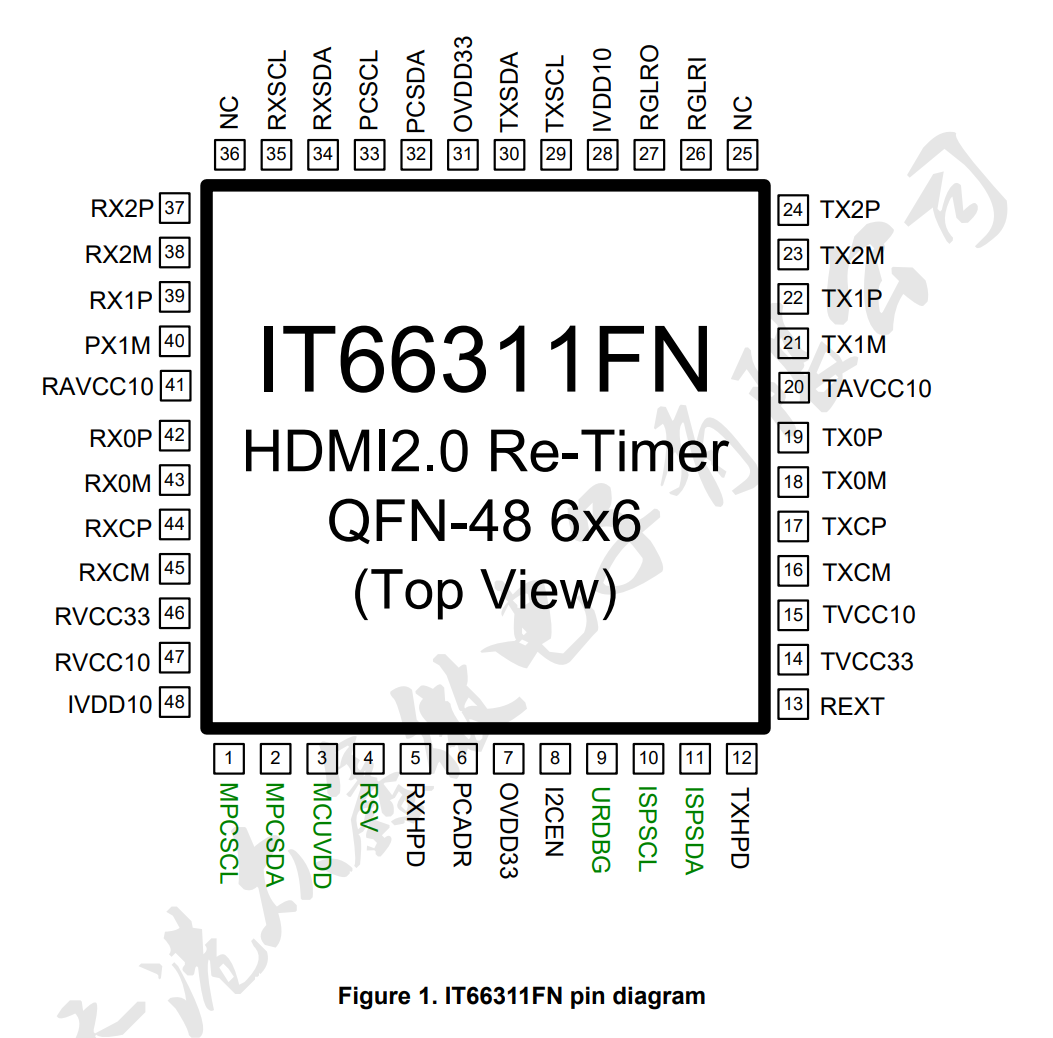

IT66311FN是一個單進單出 hdmi 2.0 retiming buffer ,支持高達6.0 gbps 的信令速率。 它符合最新的 hdmi 2.0 a 規范,并向后兼容 hdmi1.4規范。 It66311具有6.0 gbps 的容量,可以支持超高分辨率的內容流,如4kx2k@60hz 格式。 在這種極高的數據傳輸速率下,信號質量會(huì )隨著擴展板跟蹤或電纜長度的增加而顯著下降,這使得許多系統需要額外的重定時緩沖器。 廣受好評的信息技術平衡技術。 公司提供支持的長或低質量的 hdmi 電纜,即使在最高的速度。 Tmds 輸入端和輸出端的輸入端和電流端都是可拆卸和可編程的。 It66311中使用了有源 ddc 緩沖區,使下行 ddc 加載與上行源完全隔離,而 ddc 總線上的通信不受影響,包括 hdmi2.0中定義的反向讀取請求特性。 在 it66311中嵌入了雙模式顯示端口電纜適配器寄存器文件,方便了系統輸出格式的設計。 it66311采用嵌入式單片機和 flash,通過 isp 接口易于編程,單片機通過 i2c 串行接口、 pcscl / pcsda 自動控制 it66311,減少了用戶的開發和編程工作量,不需要外部 flash 和單片機,節省了 bom 成本和板大小。

HDMI Spliter:IT6661/IT6662/IT6663/6664

HDMI Switch:IT66321/IT66341/IT6635/IT66353/IT66352/IT66354
