一、板卡概述

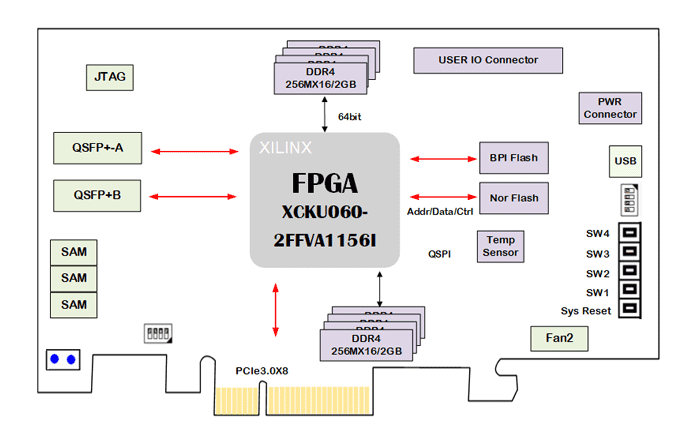

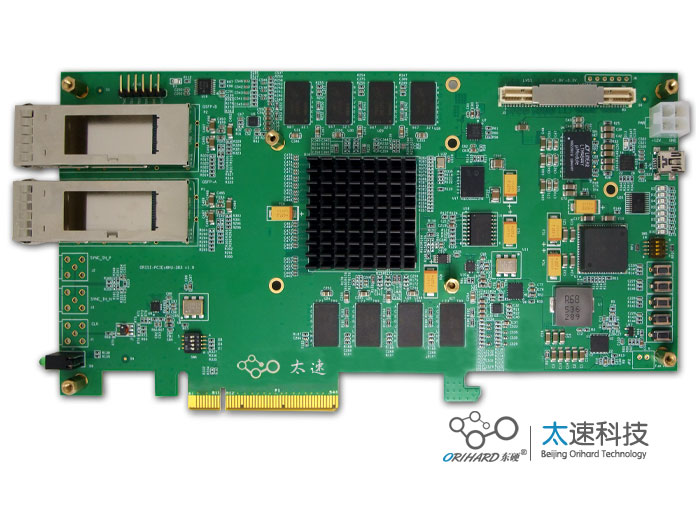

本板卡系我司自主研發，基于Xilinx UltraScale Kintex系列FPGA XCKU060-FFVA1156-2-I架構，支持PCIE Gen3 x8模式的高速信號處理板卡，搭配兩路40G QSFP+接口，兩組64-bit DDR4，每組容量2Gbyte，可穩定運行在2400MT/s。板卡具有自控上電順序，BPI模式快速程序加載，支持板內/板外兩種系統時鐘接入模式等特點，設計滿足工業級要求。本卡可用于高速信號處理。
二、功能和技術指標：
板卡功能 | 參數內容 | 主處理器 | XCKU060-FFVA1156-2I | 板卡標準 | PCI EXPRESS CARD SPECIFICATION, | 電氣規范 | PCIe3.0版本 | 板載緩存 | 兩組DDR4， 64-bit，每組容量2GByte@1200MHz/s；可定制 焊接，每組容量8GB；512Mb Qspi NorFlash | 加載Flash | 一片BPI x16 NorFlash，容量1Gb，用于系統配置程序存儲 | 高速接口 | 兩路Q(chēng)SFP+，支持40Gbps傳輸速率 | 低速接口 | 支持16對LVDS接口，32個LVCOMS33信號；1路 uart-Usb 接口 | 板卡尺寸 | 222.8*111.15 | 板卡重量 | （含散熱片） | 板卡供電 | DC +12V±10%， 2.5A | 板卡功耗 | 30W | 工作溫度 | Industrial -20℃到+65℃ |
三、接口測試軟件:
板卡功能 | 參數內容 | 主處理器 | XCKU060-FFVA1156-2I | 軟件版本 | Vivado2017.4 | 編程語言 | Verilog | 板卡接口測試程序 | DDR測試、光纖測試、PCIe IO模式測試 | 板卡接口應用程序 | PCIe V3.0 XDMA 測試FPGA程序；Windows 7，Linux驅動程序 |
四、應用領域
光纖加速計算 五、數據傳輸軟件定制 ORI383 是一款雙路Q(chēng)SFP+光纖轉接卡，可以實現八路高速10G光纖接口的數據轉換到PCI-E X8總線上，接口協議采用PCI-E3.0，最高可以實現6GB/s的傳輸速率。FPGA采用 XCKU060-FFVA1156，提供兩組64-bit DDR4，每組容量2Gbyte，可穩定運行在2000MT/s。針對此板卡，提供專用的邏輯，這些邏輯經過了專業的測試：
PCI-E DMA 邏輯：
● 單物理通道DMA邏輯：主要完成數據寫到計算機內存。
● 雙物理通道DMA邏輯：主要完成數據寫到計算機內存。
● 離散DMA包邏輯：提供計算機內存鏈表管理，滿足計算機大內存池應用，可以2GB以上。
● 多通道內存管理邏輯：
4通道內存管理邏輯：一組64位內存實現四組可同時讀寫的內存應用，可以實現四通道數據寫入到計算的內存，形成四個文件，實現類似四通道的大FIFO可同時讀寫�？膳c一通道DMA邏輯進行匹配。
多通道內存與DMA收、發自由匹配：
板卡上具備兩通道64位DDR4物理內存，可以形顧兩個四組大FIFO的內存，可以與DMA進行匹配，形成DMA接收數據4通道與DMA發送數據4通道同時進行，即全雙功功能。同樣，也可以形成DMA意向8通道數據收或單向發。 ● 光纖數據實時存儲
● ORI383板卡，可匹配高速數據落盤功能�？赡軐�(shí)現5GB/s的性能。
● 可以實現多個文件同時寫盤。
● 可以實現對文件進行管理。 |
