告別代碼堆砌!LuatIO可視化工具讓GPIO配置“所見即所得”

已有 90 次閱讀2025-6-9 14:14 |個人分類:4G模組| 物聯網, 單片機, 4G模塊, 通訊模組, 嵌入式硬件

傳統GPIO配置需耗費大量時間編寫與調試代碼?LuatIO可視化工具徹底打破這一局限。其獨創(chuàng )的可視化編輯界面,支持開發者以“拖拽+參數配置”的方式直接構建硬件控制邏輯,實時預覽配置效果。無需深入底層細節,即可快速實現引腳功能映射,顯著加速智能硬件原型開發速度。



本文以Air780EPM為例,分享LuatIO工具相關內容。


最新資料詳見:http://docs.openluat.com/air780epm/common/luatio/




一、 LuatIO工具

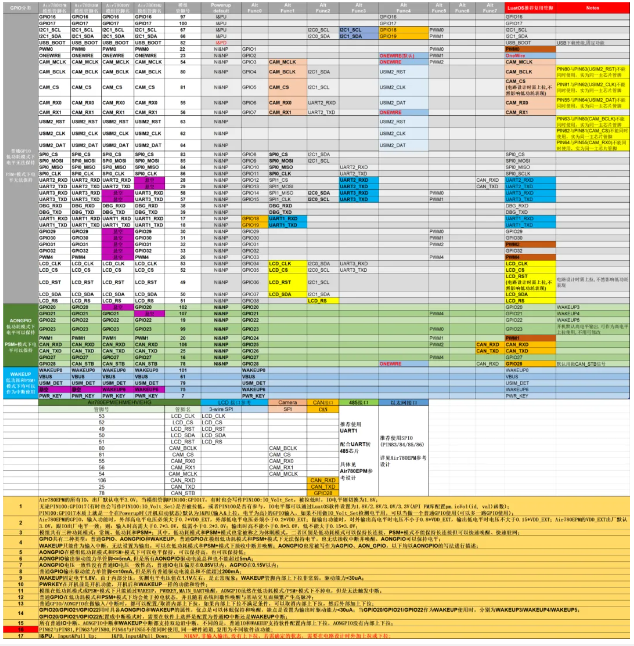

Air780EPM共有38個GPIO,這38個GPIO又可以復用為各種各樣的功能,如上表所示。

比如PIN66:

什么時候用作I2C0_SDA?

什么時候用作I2C1_SDA?

什么時候用作GPIO19?

什么時候用作PWM1?

默認功能是什么?

如何進行初始化配置?

如何在初始化之后進行動態的配置?

……

LuatOS之前的做法是:通過mcu.altfun()函數進行配置,這個函數非;逎y懂,因為不僅要涉及到Air780EPM所使用主芯片對應的PAD 腳,還要知曉該PAD腳所需配置復用功能的AltFunc順序號,對初學者非常不友好。

基于此,我們設計了可視化GPIO配置工具—— LuatIO由此工具生成對應的"pins_$model.json"文件,結合API庫函數pins動態配置,最后以腳本的形式下載到模組中,即可完成該模組型號的GPIO復用配置。



二、如何使用LuatIO配置GPIO


GPIO配置的全過程,我們分為四部分進行說明:


2.1 LuatIO可視化GPIO配置工具

目前單獨的LuatIO工具只是階段性的存在,后續會(huì )集成到LuaTools中,一個工具入口即可完成盡可能多的功能。

1)下載安裝LuatIO工具

最新LuatIO工具下載鏈接:http://docs.openluat.com/air780epm/common/luatio/

注意:LuatIO工具僅支持Win10及之上Windows操作系統。

2)LuatIO界面說明

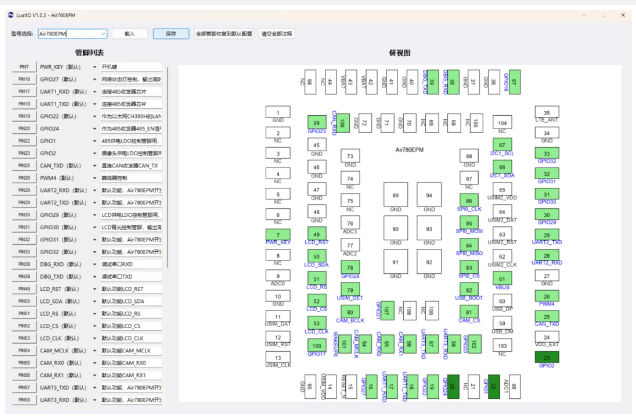

如上截圖,其中:

左側為GPIO復用功能配置選擇欄,空白框內可以寫該管腳相應的注釋說明;

右側為Air780EPM的管腳排列圖,其中淡綠色部分為可以配置的GPIO管腳。

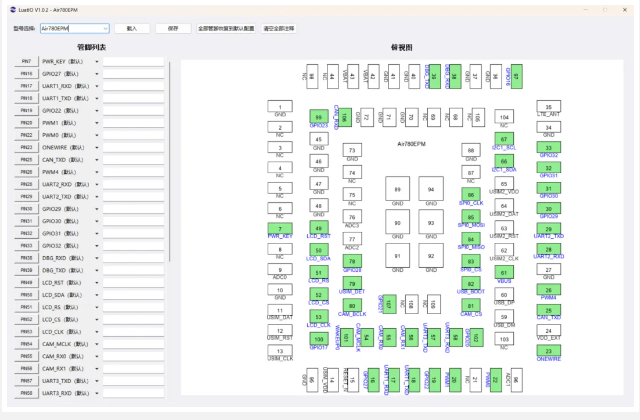

以Air780EPM開發板V1.3為例,根據其硬件實際使用情況配置后的截圖如下:


2.2 生成pins_Air780EPM.json文件

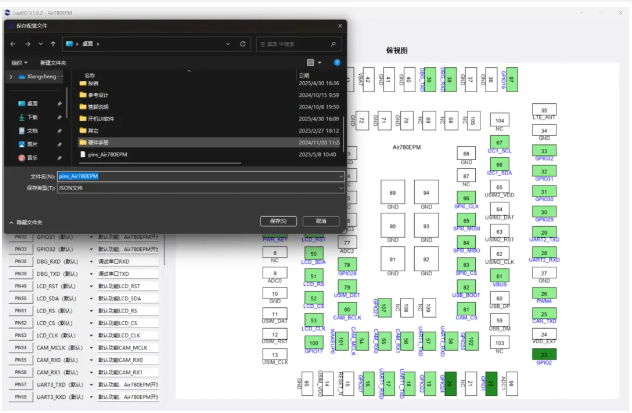

1)點擊保存:


2)命名"pins_Air780EPM":


注意事項:

文件名必須嚴格遵守pins_$model.json格式:pins_Air780EPM;

Air780EPM中的“Air”為大小寫組合,“EPM”必須為大寫。

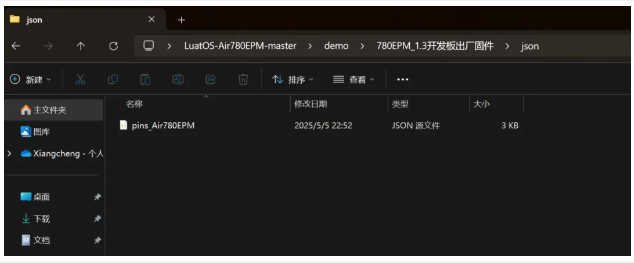

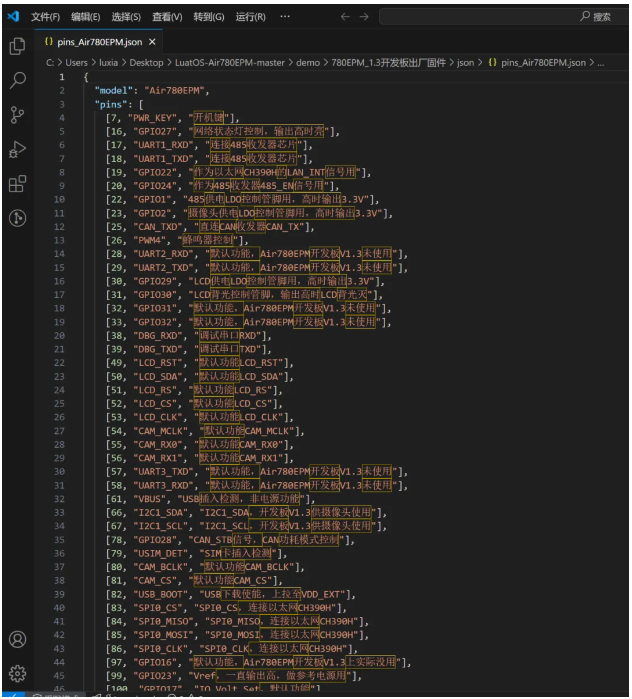

生成的pins_Air780EPM.json文件截圖如下:


2.3 API庫函數pins動態配置

請使用LuatIO可視化工具進行配置,你通常不需要使用這個功能;

本庫的API屬于高級用法,僅動態配置管腳時使用(LuatIO本來已經初始化好了,但在代碼運行過程中需要對某個或某些GPIO的復用功能進行動態調整);

pins是LuatOS核心庫,在腳本代碼中不需要require,可以直接使用。

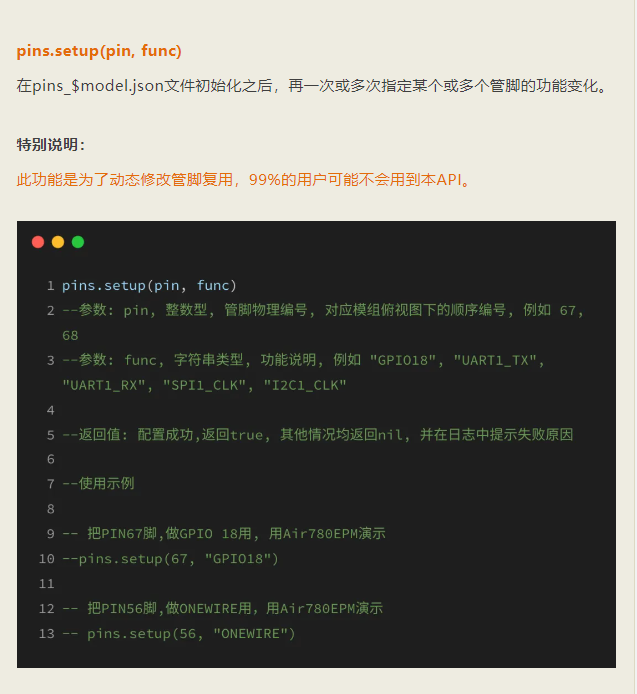

關于pins的詳細說明參見:http://docs.openluat.com/air780epm/luatos/api/core/pins/


2.4 將pins_Air780EPM.json下載到模組

本小節我們只針對不需要“API庫函數pins動態配置”的情況進行演示;即便需要的情況下,pins的使用方法跟其它API核心庫函數沒有區別。


1)以Air780EPM開發板V1.3出廠固件為例:

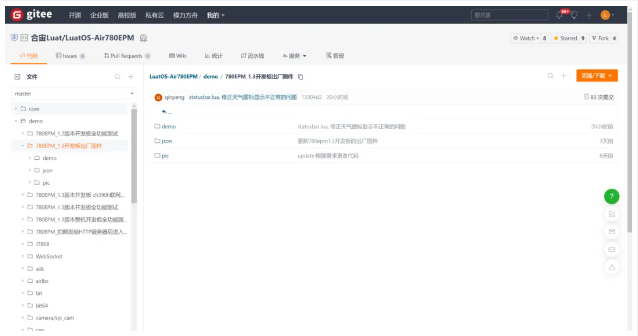

最新固件下載詳見:https://gitee.com/openLuat/LuatOS-Air780EPM/tree/master/demo


2)pins_Air780EPM保存在json文件夾內:

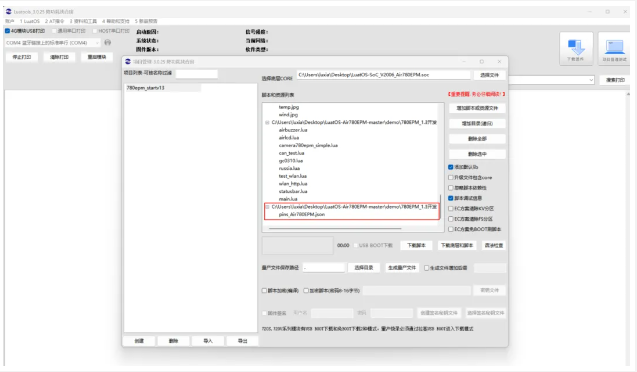

3)下載到Air780EPM開發板V1.3中:



三、其他相關說明



3.1 Lua代碼中,需要聲明調用pins_Air780EPM.json文件嗎?

回答:不需要。更詳細的說明,參見資料中心函數描述。

pins.loadjson(path)函數詳見:http://docs.openluat.com/air780epm/luatos/api/core/pins/

注意:LuatIO工具(pins_$model.json)和API函數pins都支持主推型號,老型號都不再支持。




3.2 雖然該工具很方便,但我已經習慣了mcu.altfun()函數配置,還可以繼續使用嗎?

回答:不可以了。

Air780EPM底層固件從V2005開始,將只支持pins_Air780EPM.json 一種GPIO復用功能配置方式,之前的mcu.altfun()方式將不再繼續支持!遇到動態配置的情況,可以結合API庫函數pins進行操作。

也就是說,如果您使用Air780EPM底層固件V2004或之前的版本已經量產出貨,后續您因某種原因需要遠程升級基于V2005及其后續底層固件版本的軟件時——您的腳本文件也需要通過pins_Air780EPM.json的方式,重新對GPIO復用功能進行配置,原來的mcu.altfun()配置方式將會(huì )失效。




3.3 為什么我在Docs文檔網站里,還經?吹疥P(guān)于mcu.altfun()函數的出現?

回答:在整理了。mcu.altfun()的API庫函數說明已經從Docs上撤掉,但確實還有非常多的其它文檔說明仍然“保留”,我們可能要花一段時間才能完全"清除"。




3.4 LuatIO功能將來會(huì )集成到LuaTools中嗎?

回答:一定會(huì )的。目前單獨的LuatIO工具只是階段性的存在,很快就會(huì )集成到LuaTools中,大家通過一個工具入口即可完成盡可能多的功能。




3.5 如果未進行pins_Air780EPM.json的配置,代碼可以運行嗎?

回答:可以運行,會(huì )以Air780EPM各GPIO的默認功能執行;如果所引用的GPIO復用功能跟默認功能不一致,代碼就會(huì )無法執行。



今天的內容就分享到這里了~
