嘉立創(chuàng )--------生產制作工藝詳解（工程師必備）

                      ------請轉交貴公司電子設計工程師

一流的生產來自一流的設計,我們的生產離不開你設計的配合,請全力配合各位工程師請按嘉立創(chuàng )生產制作工藝詳解來進行設計

一，相關設計參數詳解：

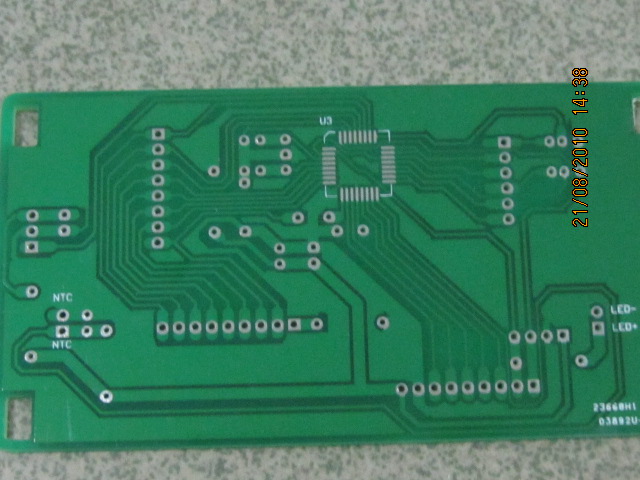

一．線路

1. 最小線寬: 6mil （0.153mm） 。也就是說如果小于6mil線寬將不能生產,如果設計條件許可,設計越大越好,線寬起大，工廠越好生產，良率越高 一般設計常規在10mil左右 此點非常重要，設計一定要考慮

2. 最小線距: 6mil（0.153mm）.。最小線距，就是線到線，線到焊盤的距離不小于6mil 從生產角度出發，是越大越好，一般常規在10mil,當然設計有條件的情況下，越大越好此點非常重要，設計一定要考慮

3.線路到外形線間距0.508mm(20mil)

二．via過孔(就是俗稱的導電孔)

1.       最小孔徑:0.3mm(12mil)

2. 最小過孔（VIA）孔徑不小于0.3mm(12mil),焊盤單邊不能小于6mil(0.153mm),最好大于8mil(0.2mm) 大則不限(見圖3) 此點非常重要，設計一定要考慮

3. 過孔（VIA）孔到孔間距(孔邊到孔邊)不能小于:6mil 最好大于8mil此點非常重要，設計一定要考慮

4，焊盤到外形線間距0.508mm(20mil

         （圖1）        （圖2）              （圖3）        （圖4）

三．PAD焊盤（就是俗稱的插件孔(PTH) ）

1，插件孔大小視你的元器件來定，但一定要大于你的元器件管腳，建議大于最少0.2mm以上 也就是說0.6的元器件管腳，你最少得設計成0.8，以防加工公差而導致難于插進,

2, 插件孔(PTH) 焊盤外環單邊不能小于0.2mm(8mil) 當然越大越好（如圖2焊盤中所示）此點非常重要，設計一定要考慮

3. 插件孔(PTH) 孔到孔間距(孔邊到孔邊)不能小于: 0.3mm當然越大越好（如圖3中所標的）此點非常重要，設計一定要考慮

4. 焊盤到外形線間距0.508mm(20mil)

四．防焊

1.       插件孔開窗，SMD開窗單邊不能小于0.1mm(4mil)

五．字符(字符的的設計，直接影響了生產，字符的是否清晰以字符設計是非常有關系)

1. 字符字寬不能小于0.153mm(6mil),字高不能小于0.811mm(32mil), 寬度比高度比例最好為5的關系 也為就是說，字寬0.2mm 字高為1mm，以此推類

六：非金屬化槽孔 槽孔的最小間距不小于1.6mm 不然會(huì )大大加大銑邊的難度(圖4)

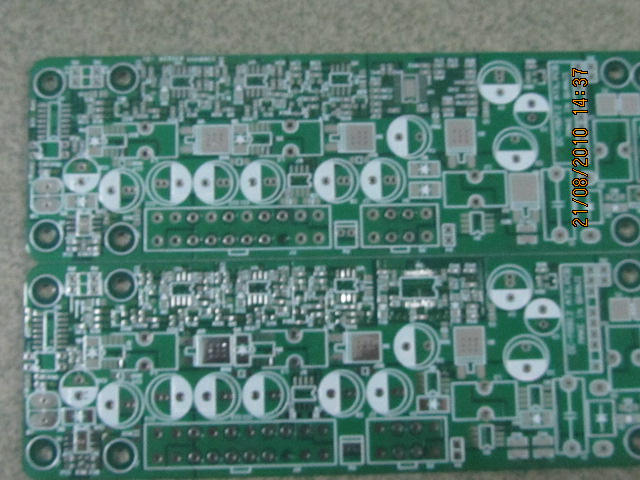

七: 拼版

1.          拼版有無間隙拼版，及有間隙拼版，有間隙拼版的拼版間隙不要小于1.6（板厚1.6的）mm 不然會(huì )大大增加銑邊的難度 拼版工作板的大小視設備不一樣就不一樣，無間隙拼版的間隙0.5mm左右 工藝邊不能低于5mm

二：相關注意事項

一，關于PADS設計的原文件。

1，PADS鋪用銅方式，我司是Hatch方式鋪銅，客戶原文件移線后，都要重新鋪銅保存（用Flood鋪銅），避免短路。

2，雙面板文件PADS里面孔屬性要選擇通孔屬性（Through）,不能選盲埋孔屬性（Partial)，無法生成鉆孔文件，會(huì )導致漏鉆孔。

3.在PADS里面設計槽孔請勿加在元器件一起添加，因為無法正常生成GERBER，為避免漏槽，請在DrillDrawing加槽。

二，關于PROTEL99SE及DXP設計的文件

1.我司的阻焊是以Solder mask層為準，如果錫膏層（Paste層）需做出來，還有多層（M ultilayer)的阻焊窗無法生成GERBER，請移至阻焊層。

2.在Protel99SE內請勿鎖定外形線，無法正常生成GERBER。

3.在DXP文件內請勿選擇KEEPOUT一選項，會(huì )屏敝外形線及其他元器件，無法生成GERBER。

4，此兩種文件請注意正反面設計，原則上來說，頂層的是正字，底層的要設計成反字，我司是從頂層到底層疊加制板。單片板特別要注意，不要隨意鏡像！搞不好就做出來是反的

三．其他注意事項。

1，外形（如板框，槽孔，V-CUT）一定要放在KEEPOUT層或者是機械層，不能放在其他層，如絲印層，線路層。所有需要機械成型的槽或孔請盡量放置于一層，避免漏槽或孔。

2，如果機械層和KEEPOUT層兩層外形不一致，請做特殊說明，另外形要給有效外形，如有內槽的地方，與內槽相交處的板外外形的線段需刪除，免漏鑼內槽，設計在機械層和KEEPOUT層的槽及孔一般是按無銅孔制作（做菲林時要掏銅），如果需處理成金屬孔，請特別備注。

3，如果要做金屬化的槽孔最穩妥的做法是多個pad拼起來，這種做法一定是不會(huì )出錯

3.金手指板下單請特殊備注是否需做斜邊倒角處理。

4.給GERBER文件請檢查文件是否有少層現象，一般我司會(huì )直接按照GERBER文件制作。

5.用三種軟件設計，請特別留意按鍵位是否需露銅。

6.正常情況下gerber采用以下命名方式：

元件面線路：gtl     元件面阻焊：gts

元件面字符：gto     焊接面線路：gbl

焊接面阻焊：gbs     焊接面字符：gbo

外形：gko           分孔圖:gdd

鉆孔：drll
