一、介紹

    STR-CC430-DK開發板是由深圳市信馳達科技有限公司基于TI CC430F513x 芯片設計的套件，適用于對TI CC430F513x 產品進行項目預研，性能評估，產品開發的客戶。幫助客戶了解TI CC430F513x無線芯片，搭建開發平臺，縮短開發周期。

二、功能

    評估TI CC430F513x 產品性能。用戶可把此演示板通過USB接口連接到計算機，互發一組數據，測試傳輸距離，誤碼率。同時也可幫助客戶了解如何使用TI RF系列產品。

    有助于快速開發基于CC430F513x 的產品，縮短開發周期。測試RF.客戶可利用SmartRF Studio,配置IC的工作參數。更容易測量RF靈敏性，發射功率，等其他參數。

    快速建立一個開發平臺。此演示板主控芯片CC430F513x，是一款32K Flash, 4K RAM，UART接口的MCU，用戶可利用此平臺快速搭建自己的開發平臺.

三、硬件結構

    STR-CC430-DK 套件主要配件有底板，模塊和仿真器。CC430模塊上有無線電部分，其余的資源均放置在STR-CC430-EB底板上。 底板長12.1cm，寬8.0cm，上面有和模塊耦合的接口，USB-UART接口，電位器，蜂鳴器，４只按鍵，128×64單色LCD屏。另外還設計了用于掉電保存數據2K空間的E2PROM。 底板留有JTAG接口，可以在線調試仿真，也可以用于程序下載。  仿真器是測試和下載工具，支持IAR for MSP430 V5.10 或更高版本 。

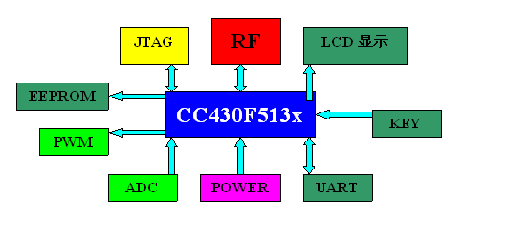

3.1 功能框圖

3.2 硬件組成

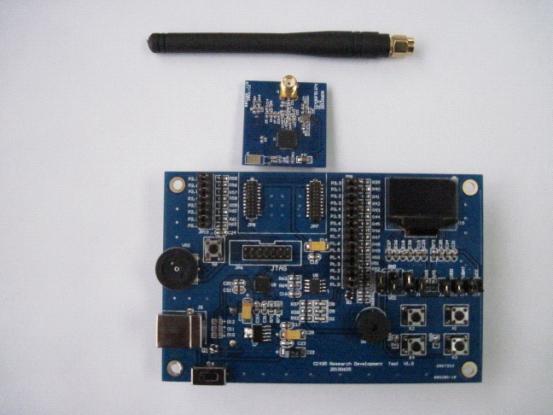

STR-CC430-DK 套件采用模塊化設計，主要由底板與無線模塊組成，如下圖所示：

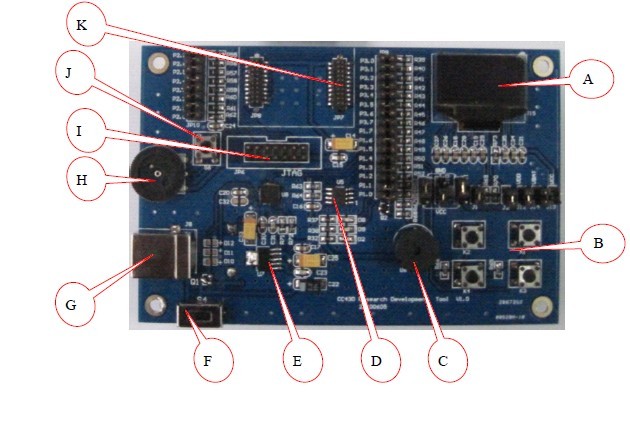

底板上除了擴展功能之外，還有電源和外部接口。

A-LCD屏

B-按鍵

C-蜂鳴器

D-EEPROM

E-電源部分

F-開關

G-USB接口

H-可調電阻

I-JTAG Interface。底板調試接口，可用于調試和下載程序�？梢詫�(shí)現在

線仿真

J-復位按鍵

K-板接口。連接CC430 模塊

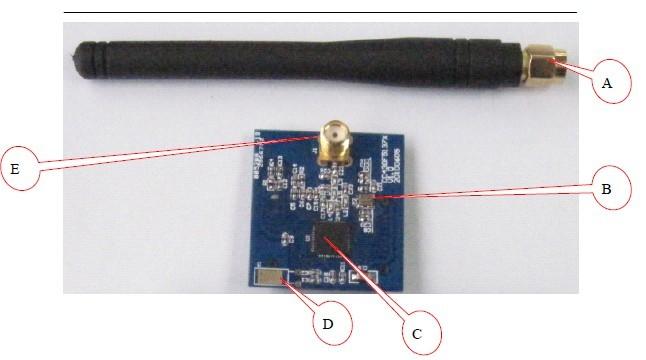

子板為CC430 模塊

A-433MHz天線

B-26MHz晶體

C-CC430F513x

D-32.768KHz晶體焊盤

E-天線接口
