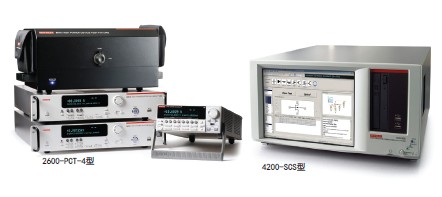

吉時利參數曲線跟蹤儀配置是完整的特性分析工具，包括功率器件分析所需的主要要素。

　測量通道包括吉時利數字源表®源測量單元(SMU)和/或半導體特性分析儀器。這些儀器的動態范圍和準確度比傳統曲線跟蹤儀高出若干數量級。

　　為了實現這個性能，吉時利公司已經開發出一系列高精密電纜，實現與吉時利8010型高功率器件測試夾具的連接。對于高電壓通道，定制三軸電纜可以提供保護路徑，支撐快速建立和極低電流，包括在3kV全高壓情況下。對于高電流通道，專用低電感電纜可以提供更快的上升時間脈沖，實現器件自發熱效應的最小化。

安全、高效的測試夾具至關重要。8010型夾具可以提供互鎖的屏蔽環境，支持低電流/高電壓測試以及高電流/低電壓測試。8010型夾具包括與高精度電纜匹配的高性能連接器以及保護電路，防止在器件故障情況下高壓通道破壞基極/柵極通道。

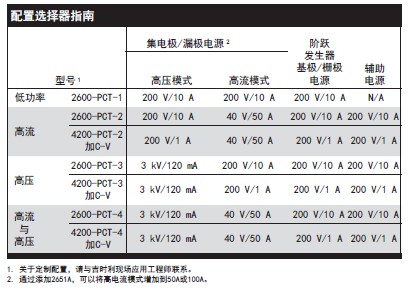

訂購信息

2600-PCT-1 低功率

2600-PCT-2 高電流

2600-PCT-3 高電壓

2600-PCT-4 高電壓

4200-PCT-2 高電流+ C-V

4200-PCT-3 高電壓+ C - V

4200-PCT-4 高電壓與高電流+ C-V

提供附件

ACS-BASIC元 件測試軟件

8010高功率測試夾具(包括8010-CTB、

8010-DTB與8010-DTB-220)

KUSB-488B USB-GPIB適配器

(僅2600型配 置)

全部線纜與適配器

樣品器件

4200-CVU-PWR (僅 4200型 配置)

注意：2600-PCT -x配置不包括計算機與監控器

可供附件

2651A 高功率系統數字源表(任何系統都可以增加到50A，最大100A)

2657A高功率系統數字源表 (任何系統都可以增加到3kV，這是每個系統一個單元最大值)

8010-CTB可定制測試版

8010-DTB 器件測試版，帶TO-247插座

8010-DTB-22 0 器件測試版，帶TO-220插座

70161-MS A 鍵盤/監控器搖臂，用于K420與K475推車

HV-CA-554- 1 HV三同軸電纜(2657A型需要3個)

K475工作站塔 用于所有PCT配置的移動推車

K420工作臺塔 用于小型PCT配置的移動推車
