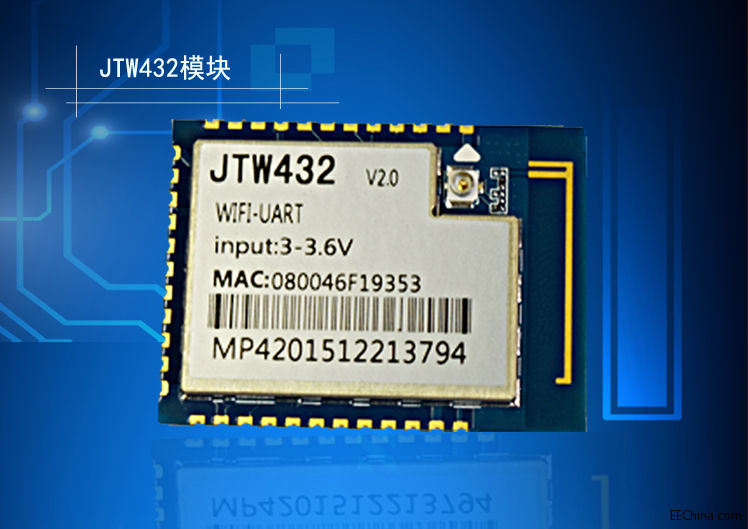

JTW432 透傳Wifi模塊
||
JTW432是一個透傳Wifi模塊，是單片機通過I2C、SPI等接口獲取傳感器采集到的數據，然后通過串口將數據送給物聯網WIFI模塊，由WIFI模塊及無線路由器等將數據傳送給公網服務器，以解決低成本單片機的接入國際互聯網的需求。同時，公網服務器在需要時也可以向WIFI模塊端發送數據，然后模塊將其轉發給單片機，進而對傳感器進行控制。
片機通過I2C、SPI等接口獲取傳感器采集到的數據，然后通過串口將數據送給物聯網WIFI模塊，由WIFI模塊及無線路由器等將數據傳送給公網服務器，以解決低成本單片機的接入國際互聯網的需求。同時，公網服務器在需要時也可以向WIFI模塊端發送數據，然后模塊將其轉發給單片機，進而對傳感器進行控制。
工作的頻段為： IEEE802.11b/g/n 2.4G。
模塊的尺寸為36mm x 26mm x 2.8 mm，幾乎可以滿足所有用戶應用中的對空間尺寸的要求.
模塊和用戶移動應用的物理接口為35 個貼片焊盤引腳，提供了應用模塊的所有硬件接口。
模塊分為兩個硬件版本，其中JTW432_IPEX為帶射頻測試座的模塊，JTW432_ANT為帶板載天線的模塊。
（一）JTW432 主要特性：
| 特性 | 特性a |
| 供電 | 單電壓：3.0-3.6V |
| 特性 | EEE802.11b/g/n 2.4G |
| 發射發射功率 | 82.11b：19±2dBm(@11mbps) 802.11g：14±2dBm(@54mbps) 802.11n：14±2dBm(@HT20,MCS7) |
| 接受靈敏度 | 802.11b：-90±2dBm(@11mbps) 802.11g：-75±2dBm(@54mbps) 802.11n：-73±2dBm(@HT20,MCS7) |
| 溫度范圍 | -40°C ~ +85°C |
| 天線接口串口和調試口 | IPEX接口或者板載天線 |
| 串口和調試口 | 串口： l 支持4線串口 l 傳輸速率支持115200bps l 可以通過串口發送AT命令以及幀包 |
| 機械尺寸 | 尺寸：36mm x 26mm x 2.8 mm |
| 軟件升級 | 通過USB口升級軟件 |
（二）JTW432引腳定義
| 電源 | |||||
| 引腳名稱 | 序列 | I/O | 描述 | DC 特性 | 備注 |
| VCC | 2,13,28, | 1 | 模塊采用單電源供電，通過2個VBAT電源引腳供電，電壓范圍：3.0V-3.6V,電流>400mA | Vmax= 3.6V Vmin=3.0V Vnorm=3.3V | 電源供電能力請大于600mA;否則可能會(huì )引起模塊工作異常，或者無線性能不好。 |
| GND | 1,9,23,27,34 | ||||
| UART串口 | |||||
| TXD | 5 | O | AT串口發送輸出 | 3.3V |
|
| RXD | 6 | I | AT串口發送輸入 | ||
| DBG_TXD | 12 | O | 調試串口發送輸出 | 3.3V | |
| DBG_RXD | 18 | I | 調試串口發送輸入 | 3.3V | |
| 狀態接口 | |||||
| STATUS | 10 | O | Wifi狀態燈控制口 | 3.3V | 滅2900ms，亮100ms 循 環 |
| NETLIGHT | 7 | 1 | Wifi網絡(luò )燈控制口 | 3.3V | 已連接路由器常亮未連接路由器常滅配對過程中500ms，亮500ms 循環 |
| 控制接口 | |||||
| CONFIG | 3 | I | WIFI連接配置接口 | 3.3V | 用于初次Wifi配置，持續拉低3秒，進入配置模 |
| 復位按鍵 | |||||
| RESET | 2 | I | 用于模塊復位 | 3.3V | 需要模塊復位時，則將此腳拉低200mS 后放開 |
| 升級接口 | |||||
| USB_DP | 15 | I/O | 模塊下載USB接口 | 3.3V | |
| USB_DM | 16 | I/O | 模塊下載USB接口 | 3.3V | |
| 預留接口 | |||||
| HM1 | 20 | I | 模塊模式配置預留接口 | ||
| HM0 | 7 | I | 下載選擇管腳 | 在下載時拉低 | |
| RESERVED | 4,8,10,11,14,22, 25,26,29,30,31,32,33,35 | I/O | 預留功能口，如有特殊應用請與金訊聯系 | 在原理圖設計時，請懸空 | |
(1)AT串口
串口功能
l 支持Modem設備
l 包含數據信號線TXD和RXD。
l 串口可用于，接收AT命令控制模塊。
串口支持的通訊波特率如下：
115200bps。
串口不支持RS232 電平，只支持 3.3V CMOS 電平。如果要連接到計算機，在DCE 和DTE 間必須加一個電平轉換IC
| UART串口 | ||||
| 引腳名稱 | 序列 | I/O | 描述 | DC 特性 |
| TXD | 5 | O | AT串口發送輸出 | 3.3V |
| RXD | 6 | I | AT串口發送輸入 | 3.3V |
串口：
l TXD：發送數據到DTE 設備的RXD信號線上。
RXD：從DTE 設備的TXD信號線上接收數據。
(3) 串口的邏輯電平
| 參數 | 最小 | 最大 | 單位 |
| VIL | 0 | 0.7 | V |
| VIH | 2.1 | 3.3 | V |
| VOL | 0 | 0.4 | V |
| VOH | 2.4 | V |
(4)GPIO,INT,UART等交互設計要點
模塊采用 3.3V 的 IO 電源系統，所有 IO 口的最高輸入限制電壓最大不能超過 3.3V， 否則可能損壞模塊 IO 口。3.3V 的電源系統下的 IO 口輸出電壓，由于信號完整性設計等方面的不完善，IO 口輸出電壓很有可能因過沖現象而導致 IO 輸出實際上超過了 3.3V，有時甚 至能達到 3.5V，這時的 3.5V IO 信號直接連接模塊 3.3V 系統的 IO，很可能就會(huì )損壞模塊的 IO 管腳。這時需要增加串電阻和并電容等設計措施。
