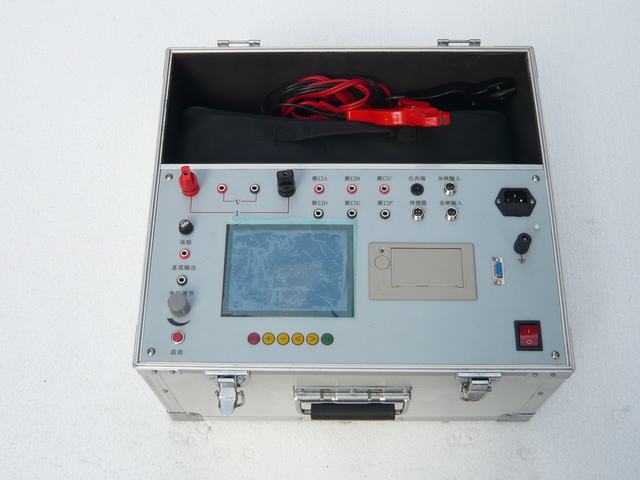

產品名稱：高壓開關綜合參數測試儀YKG-5015

產品型號：YKG-5015

市場價格：0元/臺 批發價格：0元/臺

出品單位：陜西意聯電子科技有限公司

產品詳細介紹

一、 儀器簡介

該系列高壓開關測試儀是我公司為適應現場測試高壓開關機械特性及其他參數的需要，依據高壓開關動測試儀的新技術標準開發研制的最新專用儀器。它以單片機為核心，首創(chuàng )性的采用CPLD存貯轉鼓式采樣技術，其主要特點是采用旋轉式傳感器,傳感器安裝方便，測試精度高，一機多用。采用漢字顯示結果并可打印輸出測試曲線、測試參數，具有智能化、功能多、數據精確、抗干擾性強、操作簡單、體積小、重量輕、外觀美等優點，適用于各種戶內、戶外少油、多油開關、真空開關、六氟化硫開關的測試。該系列高壓開關測試儀，充分考慮到用戶使用方便，部分不同型號國內首創(chuàng )內置了開關操作電源，回路電阻測試儀。一臺儀器相當于三臺儀器的功能。本儀器在采用光電隔離等硬件抗干擾措施的同時，還采用了軟件抗干擾措施，使整機工作穩定可靠。本儀器是變電站、開關生產研制單位、電力工程建設公司進行高壓開關的研制開發、檢驗測試、安裝調試、檢修測試的理想工具。

二、 測試功能

a、開關機械特性

1、 六個斷口的合（分）閘時間；

2、 主輔配合時間；

3、 動觸頭行程；

4、 動觸頭超行程；

5、 合（分）閘不同期；

6、 彈跳時間；

7、 剛合（分）速度；

8、 合（分）閘最大速度；

9、 合（分）閘平均速度；

10、 自動重合閘無電流間歇時間及金屬短接時間。

b、 低操作電壓：

分（合）閘低操作電壓。(相應型號)

c、 測試回路電阻。(相應型號)

三、 技術指標

1、 開關操作電源：0—220V（≤10A）；

2、 同時測試斷口數：≤6；

3、最大測量速度：不大于20m/s，精度：0.01m/s

測量行程：不大于1000mm，精度：±0.1mm

最大測試時間：99.99s，分辨率：0.1ms

最小動作同期差0.1ms ,測試六通道，測速一通道

輸出顯示分合閘曲線、各個斷口分合閘波形。

輸出方式：大屏幕液晶顯示、全漢字輸出，面板式打印機

4、回路電阻測試電流：100A/200A

回路電阻測試精度：±0.5%±5RDB

回路電阻測試范圍：0-2000μΩ

5、低操作電壓測試精度：0.1V
