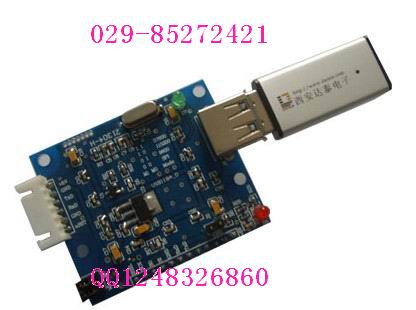

單片機讀寫U盤的模塊 USB118

_不用電腦也能讀寫U盤中的文件！

嵌入式USB118AD模塊解決了不用電腦如何給U盤中存儲文件的問題。這樣以來，大量的儀器設備就可以將數據記錄到U盤中了。

■ 型 號: USB118AD

關鍵詞: 數據存儲器、設備檢測、u盤存儲、USB轉換器

■ 簡 介

目前，基于USB2.0接口的移動存儲設備已經被廣泛使用，尤其是采用USB-FLASH技術的U盤產品的容量由幾年前的16M增加到現在的64G以上。我們知道，U盤通常是作為計算機的外部存儲設備，能否脫離計算機直接向U盤讀寫文件呢？答案是肯定的。USB118AD嵌入式U盤讀寫模塊提供了通過串口或SPI口讀寫U盤的簡單途徑，由此結合單片機的TTL串口或高速SPI總線就可以實現對U盤上的文件讀寫。 USB118AD型高速U盤讀寫模塊是對USB118A模塊的性能進行改進后的USB2.0接口的高速模塊，具有與USB118A模塊完全兼容的串口，同時增加了高速的SPI接口，主要應用于便攜儀器或者嵌入式數據采集系統的外掛式海量存儲。

■ 特 征

◆ 不必了解USB協議，直接嵌入用戶系統
◆ 兼容128M~64G所有普通U盤、移動硬盤
◆ USB2.0接口，是嵌入式USB HOST接口模塊
◆ TTL串口波特率：57600/115200/9600bps
◆ 高速SPI接口文件傳輸速度：150KByte/Sec
◆ 支持文件系統：FAT16/FAT32
◆ 創(chuàng )建Word、 Excel、二進制等各種類型文件
◆ 提供單片機編程實例C51源代碼
◆ 提供模塊測試板及電腦串口測試軟件
◆ 直流5V供電，電流80mA(不含U盤)
◆ 模塊只有火柴盒大�。�51.6×43×12mm

■ 應用場合

◆ 海量數據采集存儲
◆ 設備黑箱子
◆ 考勤機數據記錄
◆ 石油儀器儀表
◆ 紡織機械
◆ 水文監測
◆ 無紙記錄儀

■ 典型案例

◆ 用于電力儀表：便攜式電能質量記錄儀，2004年至今
◆ 無紙記錄儀：溫濕度報警記錄儀，2005年至今
◆ 工業設備黑箱子：鐵路沿線在線監測儀，2006年至今

■ 資 料

◆ USB118AD型USB2.0接口U盤讀寫模塊用戶手冊
◆ USB118AD_U盤讀寫模塊通信協議

■ 測試例程

◆ USB118AD_通訊命令的單片機串口測試方法及說明
◆ USB118AD_通訊命令的單片機SPI口測試方法及說明
