標題: PADS Logic建立封裝問題 [打印本頁]

作者: gsywm 時間: 2010-3-31 20:16
標題: PADS Logic建立封裝問題

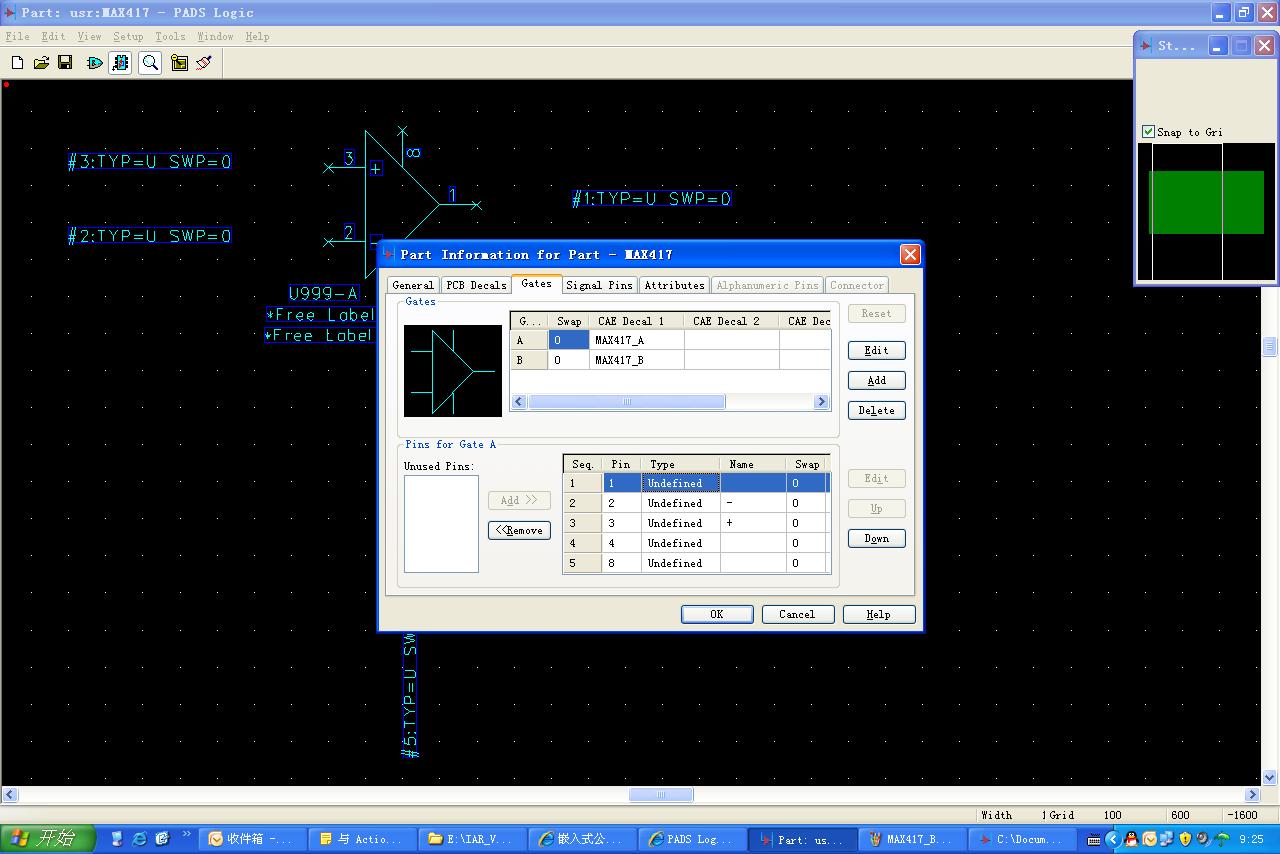

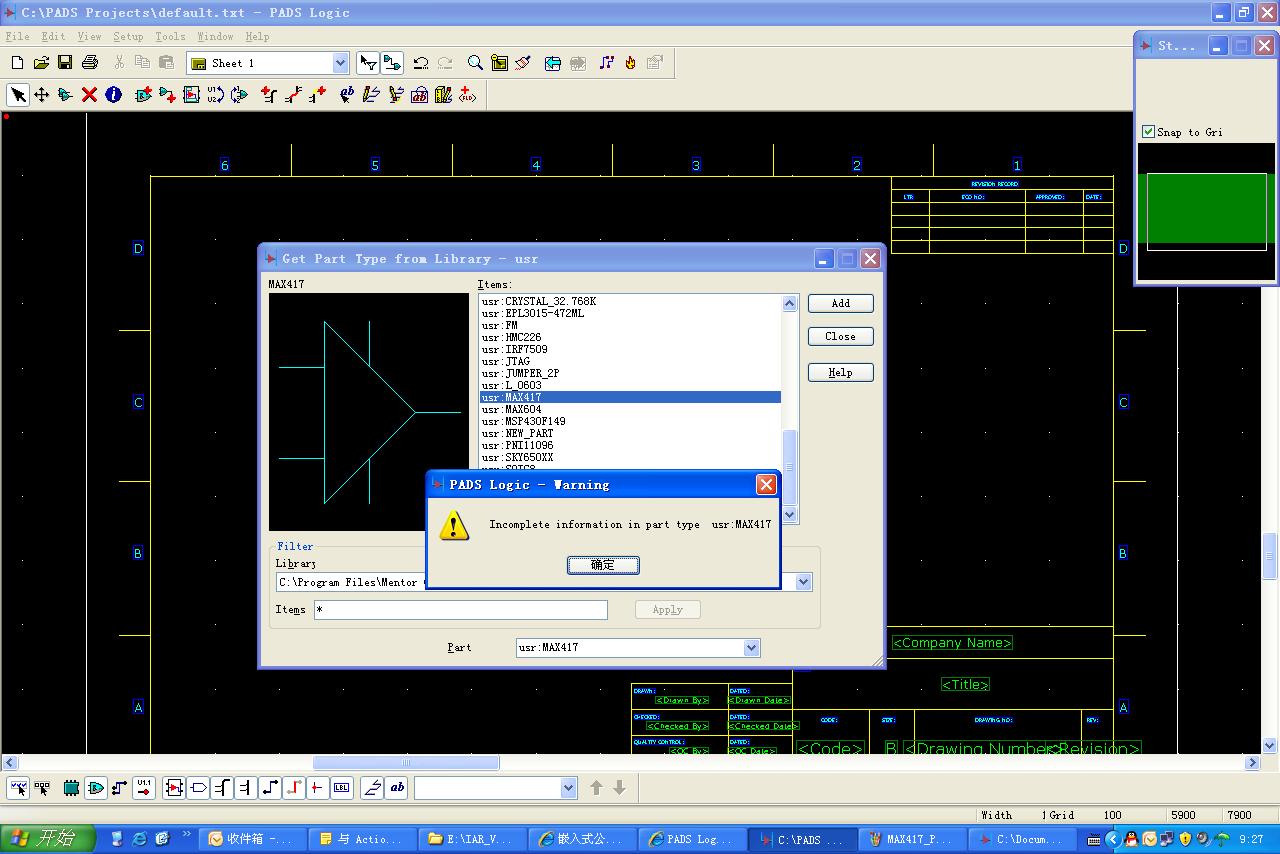

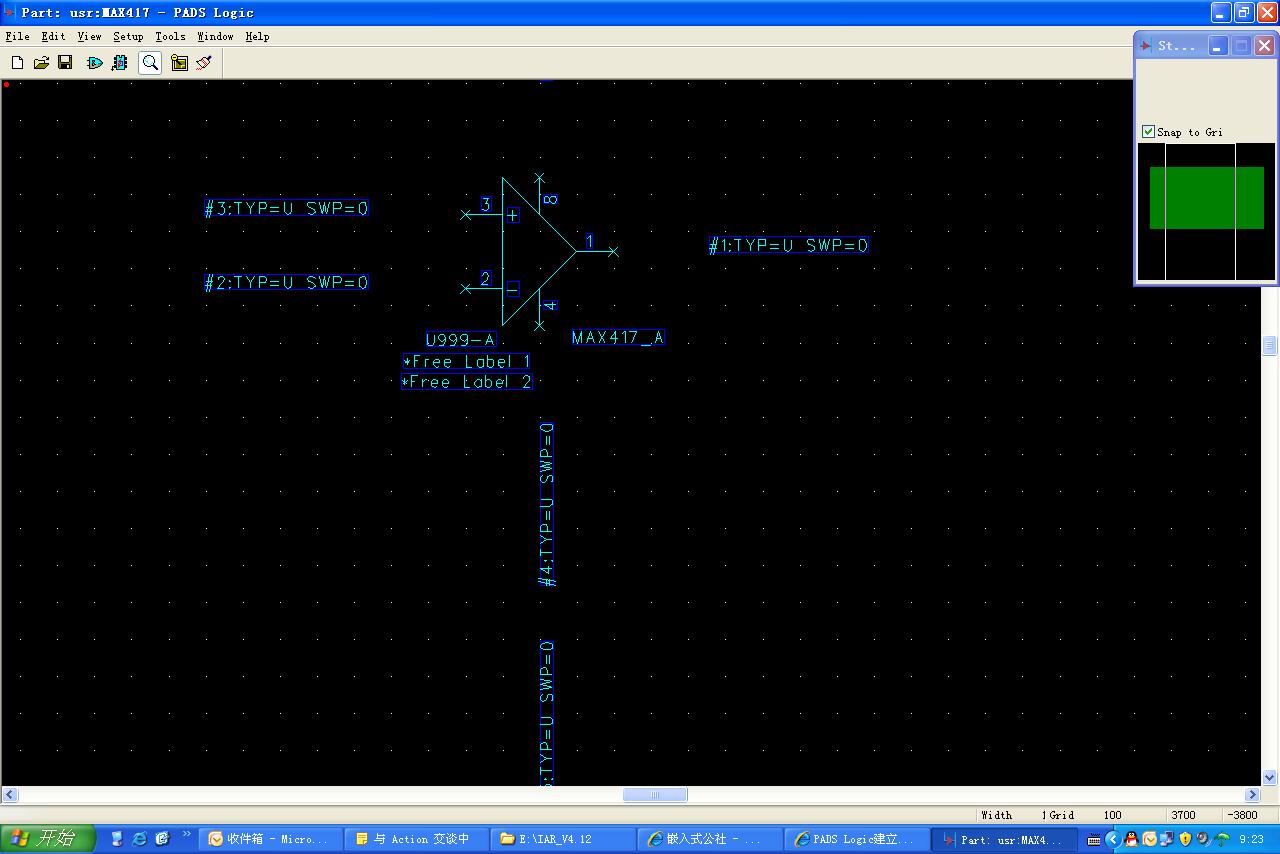

原理圖上要把MAX417分作兩個放大器來畫，我用PADS把該元件分作兩個CAE封裝，然后在part里編輯電氣特性后并存儲，提示錯誤，而且在原理圖中添加該元件時，提示：Incomplete information in part type
請問各位怎樣才能把一個IC分作幾部分顯示在原理圖上呢

作者: gsywm 時間: 2010-3-31 20:21
頂起來，在線等候回答

作者: fenghaili 時間: 2010-3-31 21:49
貼張圖上來看看，咋回事

作者: Leisure 時間: 2010-3-31 21:52
貼個圖給haili 他會(huì )��！

作者: gsywm 時間: 2010-4-1 09:28

作者: fenghaili 時間: 2010-4-1 09:35
4和8號腿有問題吧？

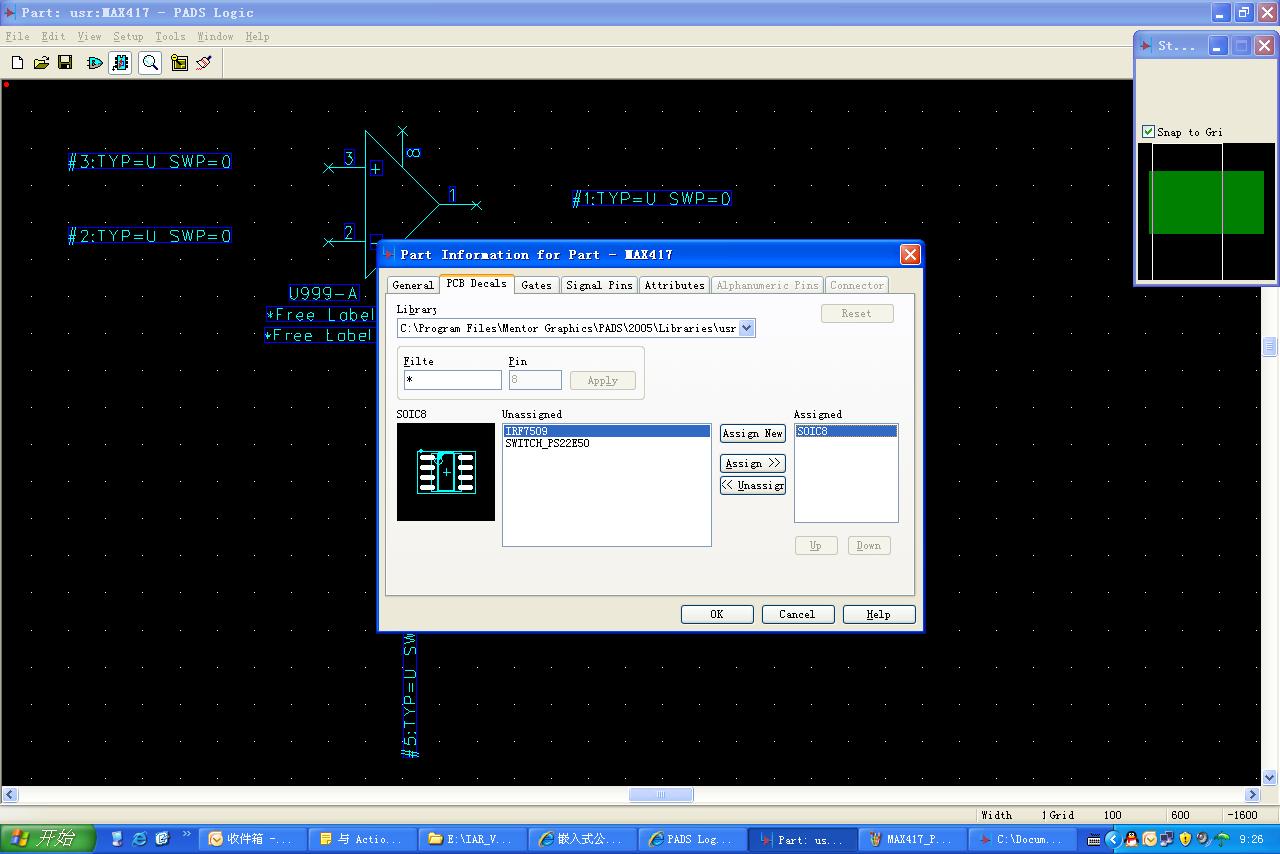

SOIC8的封裝，一共8個腿，你現在都10個腿了吧？

作者: gsywm 時間: 2010-4-1 09:38

4和8號腿有問題吧？

SOIC8的封裝，一共8個腿，你現在都10個腿了吧？
fenghaili 發表于 2010-4-1 09:35

4，8腳是電源和地，公用的啊

作者: gsywm 時間: 2010-4-1 09:42

4和8號腿有問題吧？

SOIC8的封裝，一共8個腿，你現在都10個腿了吧？
fenghaili 發表于 2010-4-1 09:35

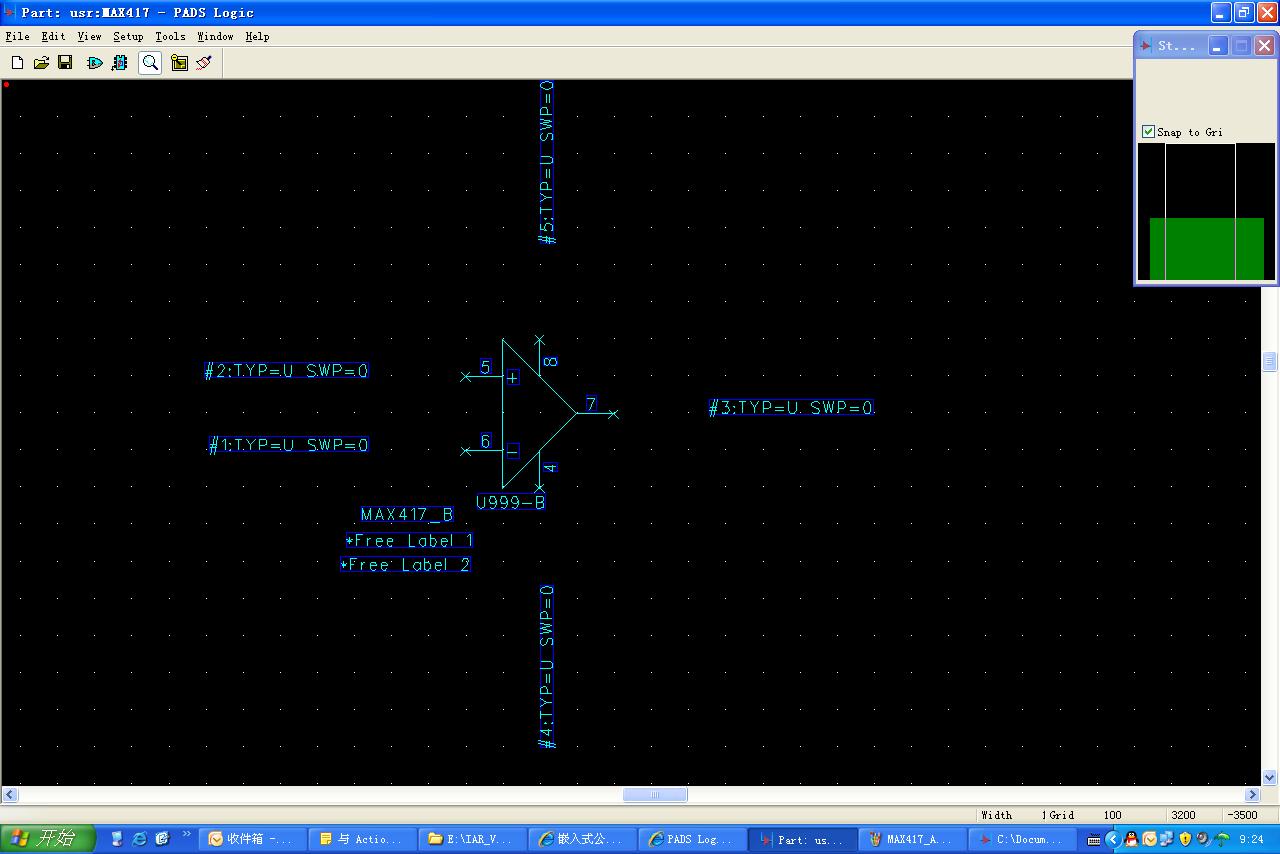

我把MAX417_B的4，8角刪除以后就可以添加該元件了，難道PADS中引腳不能重復嗎

作者: dddg 時間: 2010-4-3 08:54
暈死... 肯定不能的.

PROTEL中原理圖畫分立的，也不會(huì )每個部分都畫一遍電源腳吧...

再邏輯的想想,任何工具畫圖,怎么可能在重復1條腿呢.

作者: fenghaili 時間: 2010-4-3 21:09
回復9樓dddg：
有道理

作者: gsywm 時間: 2010-4-6 21:19

暈死... 肯定不能的.

PROTEL中原理圖畫分立的，也不會(huì )每個部分都畫一遍電源腳吧...

再邏輯的想想,任何工具畫圖,怎么可能在重復1條腿呢.
dddg 發表于 2010-4-3 08:54

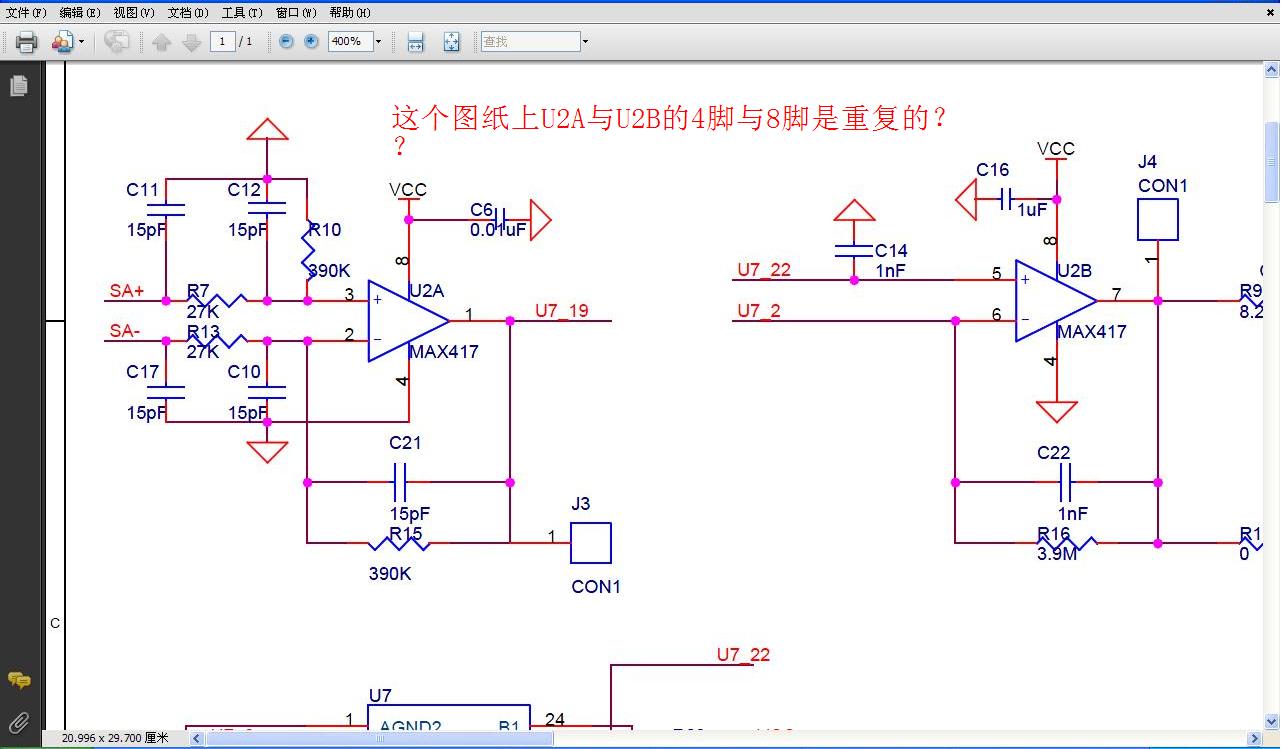

這個幫忙解釋下，這是怎么畫出來的？？？

作者: pcbkey 時間: 2015-2-4 18:01
支持一下
