標題: 混合信號PCB的分區設計 [打印本頁]

作者: qq84260300 時間: 2012-12-11 21:50
標題: 混合信號PCB的分區設計
如何降低數字信號和模擬信號間的相互干擾呢？在設計之前必須了解電磁兼容(EMC)的兩個基本原則：第一個原則是盡可能減小電流環路的面積；第二個原則是系統只采用一個參考面。相反，如果系統存在兩個參考面，就可能形成一個偶極天線(注：小型偶極天線的輻射大小與線的長度、流過的電流大小以及頻率成正比)；而如果信號不能通過盡可能小的環路返回，就可能形成一個大的環狀天線(注：小型環狀天線的輻射大小與環路面積、流過環路的電流大小以及頻率的平方成正比)。在設計中要盡可能避免這兩種情況。

有人建議將混合信號電路板上的數字地和模擬地分割開，這樣能實現數字地和模擬地之間的隔離。盡管這種方法可行，但是存在很多潛在的問題，在復雜的大型系統中問題尤其突出。最關鍵的問題是不能跨越分割間隙布線，一旦跨越了分割間隙布線，電磁輻射和信號串擾都會(huì )急劇增加。在PCB設計中最常見的問題就是信號線跨越分割地或電源而產生EMI問題。

公司：麥斯艾姆科技有限公司

網站：www.massembly.com

聯系人：李輝 18926795632
0755-26552719
QQ: 1017780095

作者: qq84260300 時間: 2012-12-11 21:52

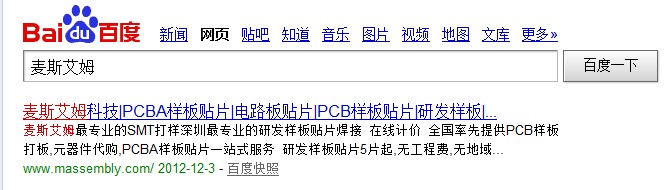

百度麥斯艾姆，學習更多專業知識

作者: zhenli 時間: 2012-12-13 13:02
謝謝分享、、、

作者: panminghui 時間: 2013-4-25 09:32
受教育了�。。。。。。。。。。。。。。。。。。�！


作者: pcbkey 時間: 2015-2-4 14:51
支持一下
