【STM32F4探索套件】序列之1：帶你整體認識一下套件
[打印本頁]
作者:
designapp
時間:
2016-1-28 10:03
標題:
【STM32F4探索套件】序列之1：帶你整體認識一下套件
本節我們將從STM32F4套索套件整體認識一下，主要是從下面3個方面進行講解：
1.STM32F429芯片及套索套件的介紹
2.STM32F4探索套件布局
3.STM32F4套索套件效果展示
一、STM32F429芯片及套索套件的介紹：
1.STM32F429芯片介紹
STM32F429ZIT6 系列是ST公司最新推出高性能Cortex-M4F內核的MCU，基于RISC架構，工作頻率高達180MHz，同時還帶有單精度浮點運算單元，為你的項 目錦上添花;而且還含有一整套的DSP 運算指令和內存保護單元(MPU)，為您的應用增加可靠性!
STM32F429I-DISCOVERY是ST公司推出最近推出，基于STM32F429ZIT6的探索套件。套件外設豐富，并且將所有引腳均引出，極方便用戶的拓展和探索高性能的Cortex-M4內核!
2.STM32F4套索套件
a) 產品信息
※評估板 STM32F4 DISCOVERY
※硅芯制造商:STMicroelectronics
※內核架構:ARM
※內核子架構:Cortex-M4
※硅芯號:STM32F429I
※硅芯系列號:STM32F4xx
※套件包含:Dev Board STM32F429I
※特點:(Not Applicable)
b) 產品特性
※STM32F429ZIT6 MCU，2MB 內部FLASH，256KB 內部RAM，LQFP144 引腳封裝
※板載ST-LINK/V2調試下載工具
※USB供電
※采用2.4" QVGA TFT LCD
※外擴 64 Mbits SDRAM
※USB OTG接口引出
※2個用戶按鍵，RESET，user
※板載3軸數字陀螺儀 L3GD20
※6個LED指示燈
– LD1 (red/green) for USB communication
– LD2 (red) for 3.3 V power-on
– Two user LEDs:
LD3 (green), LD4 (red)
– Two USB OTG LEDs:
LD5 (green) VBUS and LD6 (red) OC(over-current)

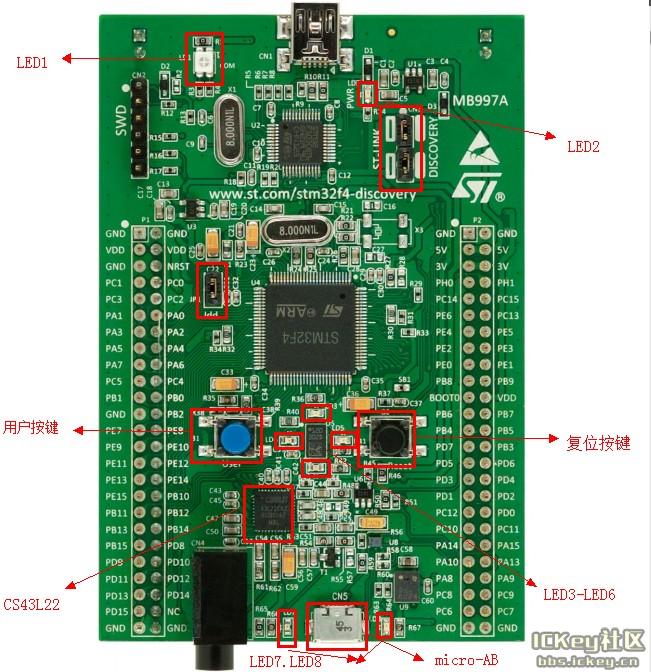

二、STM32F4探索套件布局
1.原理圖硬件布局
3.STM32F4探索套件信息

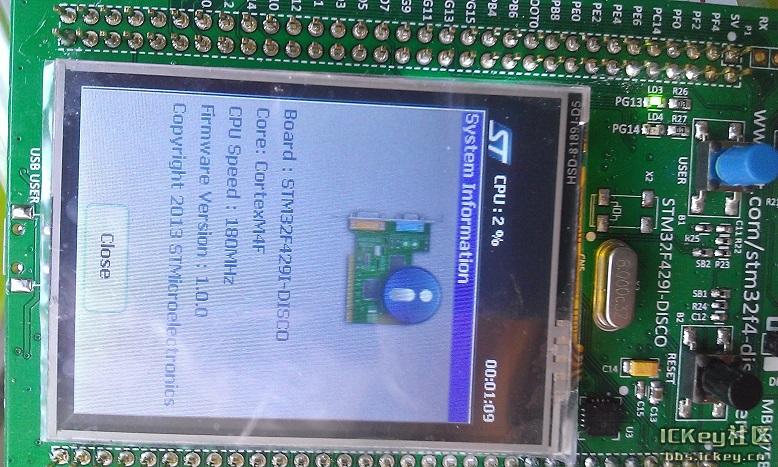

4.CPU性能
5.LCD刷屏測試
是不是覺得很酷啊!!!!! 哈哈!!!
作者:
bg5taq
時間:
2016-3-15 11:45
坐沙發，學習，學習
