電路識圖，基本單元電路
[打印本頁]
作者:
designapp
時間:
2016-5-17 10:26
標題:
電路識圖，基本單元電路
本文主要講了一下關于電路識圖的相關知識，一起來看看：
一、電源電路
電子電路中的電源一般是低壓直流電，所以要想從 220 伏市電變換成直流電，應該220 伏交流變成低壓交流電 ， 再用整流電路變成脈動的直流電 ， 最后用濾波電路濾除脈流電中的交流成分后才能得到直流電。有的電子設備對電源的質量要求很高， 所以有需要再增加一個穩壓電路。
交流——>變壓——>整流——>濾波(得到不穩壓直流)——>穩壓管——>穩壓直流

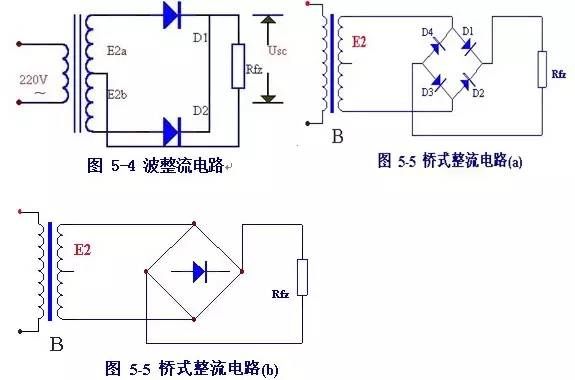

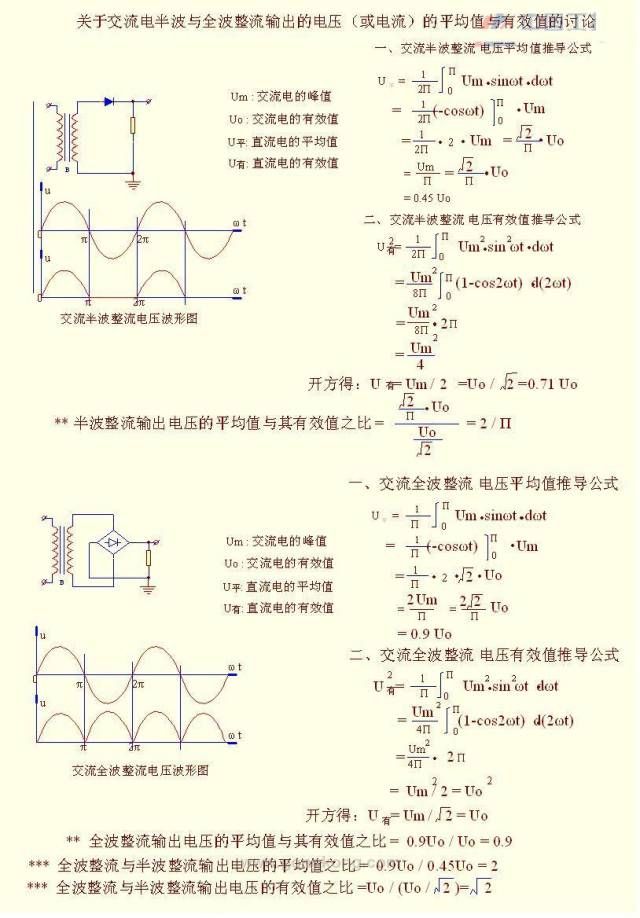

二、整流電路

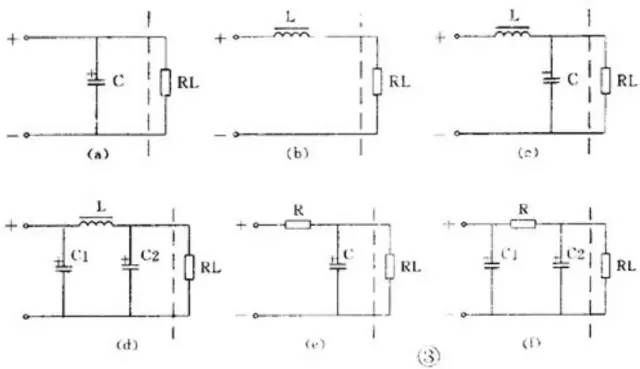

三 濾波電路
( 1 )電容濾波
把電容器和負載并聯，如圖 3 ( a ) ，正半周時電容被充電，負半周時電容放電，就可使負載上得到平滑的直流電。
( 2 )電感濾波
把電感和負載串聯起來，如圖 3 ( b ) ，也能濾除脈動電流中的交流成分。當通過電感線圈的電流增大時，電感線圈產生的自感電動勢與電流方向相反，阻止電流的增加，同時將一部分電能轉化成磁場能存儲于電感之中;當通過電感線圈的電流減小時，自感電動勢與電流方向相同，阻止電流的減小，同時釋放出存儲的能量，以補償電流的減小。因此經電感濾波后，不但負載電流及電壓的脈動減小，波形變得平滑，而且整流二極管的導通角增大。
( 3 ) L 、 C 濾波
用 1 個電感和 1 個電容組成的濾波電路因為象一個倒寫的字母 “ L ” ， 被稱為 L 型 ，見圖 3 ( c ) 。用 1 個電感和 2 個電容的濾波電路因為象字母 “ π ” ，被稱為 π 型 ，
見圖 3 ( d ) ，這是濾波效果較好的電路。
( 4 ) RC 濾波
電感器 的成本高、體積大，所以在電流不太大的電子電路中常用電阻器取代電感器而組成RC 濾波電路。同樣，它也有L 型，見圖3 ( e ) ; π 型，見圖3 ( f ) 。
作者:
挽手敘舊
時間:
2016-5-18 18:59
支持樓主，搶沙發，樓主棒棒噠
作者:
z02h75z74
時間:
2016-6-3 16:52
樓主的帖子不錯。
