stm32開發板開發筆記(2）-開發板jlink燒錄

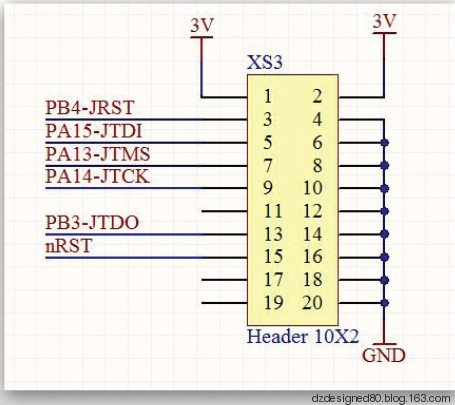

開發板上留出了jtag燒錄口，引出了TCK測試時鐘，TDI測試數據串行輸入，TMS測試模式選擇，TDO測試數據串行輸出，
NJTRST測試系統復位信號
如圖所示：

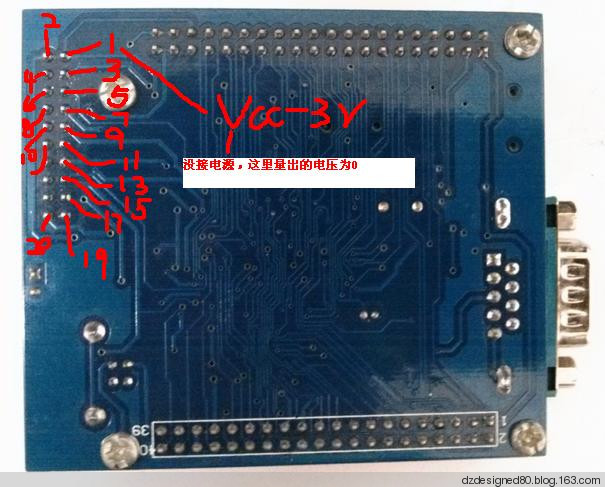

nRST是接芯片的復位腳，板上的實物是20針的JTAG接口
20針JTAG接口
1 VTref 目標板參考電壓，接電源
2 VCC 接電源
3 nTRST 測試系統復位信號
4、6、8、10、12、14、16、18、20 GND 接地
5 TDI 測試數據串行輸入
7 TMS 測試模式選擇
9 TCK 測試時鐘
11 RTCK 測試時鐘返回信號// 這個沒有接
13 TDO 測試數據串行輸出
15 nRESET 目標系統復位信號
17 、 19 NC 未連接
關于目標系統復位信號和測試系統復位信號
測試系統其實指的是目標板上JTAG掃描鏈中各個芯片中TAP測試訪問端口和邊界掃描單元等，nTRST也就是指復位TAP測試訪問端口，不復位芯片邏輯。而目標系統就是目標板上除了測試功能以外的正常邏輯了。nRESET連接FPGA的PROG_B(復位配置邏輯電路，但是這時的復位是由上位PC機使用控制軟件通過JTAG電纜或控制器來控制的，條件缺一不可。
這是以FPGA為例子講的，大概懂了。
nrst引腳通過一個電容到地。
nrst引腳內部是通過一個永久的上拉電阻上拉，如果下來就是復位，這里的電容起到濾波的作用，防止復位。
所以這個開發板要想用jlink燒錄的話，插入電源才能燒錄。
