STM學習筆記--窗口看門狗WWDG
[打印本頁]
作者:
designapp
時間:
2016-9-13 11:32
標題:
STM學習筆記--窗口看門狗WWDG
時鐘來源：APB1àPCLK1最大72MHz
1：窗口看門狗的特性：
(1)可編程的自由運行遞減計數器
(2)復位條件：a：當遞減計數器，計數值小于0X40時，產生復位。
b：當遞減計數器在窗口外(計數器>WWDG_CFR)被重裝載，則產生復位
(3)啟動看門狗，且允許中斷，遞減計數器等于0X40，產生早期喚醒中斷(EWI)，在中斷中重轉載計數器，避免WWDG復位。
工作原理：

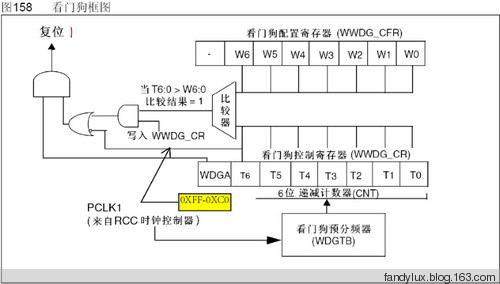

由框圖可以看出：
APB1的時鐘經過(預分頻器)WDGTB，CNT為7位【T6àT0】遞減計數器計數，看門狗控制寄存器(WWDG_CR)裝載入CNT。
當計數器T6位由1à0時，立即產生復位信號。注意WWDG_CR的值范圍為0XFF-0XC0之間。

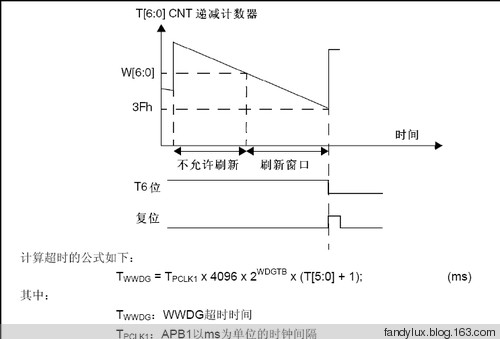

看門狗配置寄存器WWDG_CFR設置窗口的高度，當T6：0>W6：0時，寫入WWDG_CR則立即產生復位信號;當T6：0
寄存器：

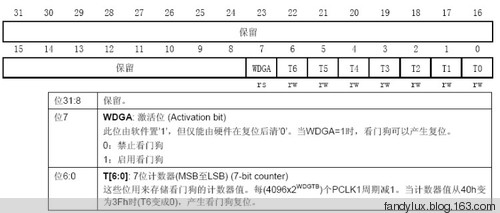

WWDG_CR

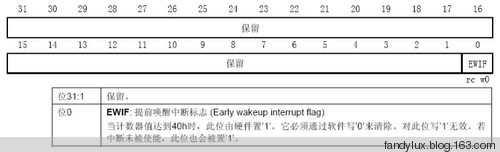

WWDG_SR：包含提前喚醒中斷，即減到0X40時

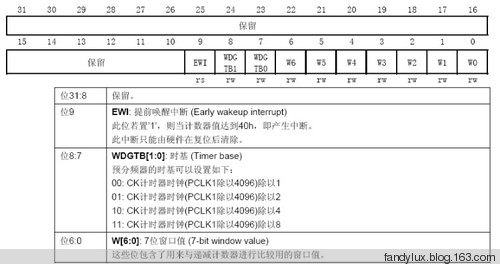

WWDG_CFR：窗口配置寄存器，EWI只能由硬件復位后清除，當到0X40時，立即產生中斷。
//來自正點原子@ALIENTEK程序
//保存WWDG計數器的設置值,默認為最大.
u8 WWDG_CNT=0x7f;
//初始化窗口看門狗
//tr :T[6:0],用于存儲計數器的值
//wr :W[6:0],用于存儲窗口值
//fprer:窗口看門狗的實際設置
//低2位有效.Fwwdg=PCLK1/4096/2^fprer.
void WWDG_Init(u8 tr,u8 wr,u8 fprer)
{
RCC->APB1ENR|=1CFR|=fprerCFR|=1CFR&=0XFF80;
WWDG->CFR|=wr; //設定窗口值
WWDG->CR|=WWDG_CNT|(1CR|=(cnt&0x7F);//重設置7位計數器
}
//窗口看門狗中斷服務程序
void WWDG_IRQHandler(void)
{
u8 wr,tr;
wr=WWDG->CFR&0X7F;
tr=WWDG->CR&0X7F;
if(tr
WWDG->SR=0X00;//清除提前喚醒中斷標志位
LED1=!LED1;
}
