667MHz主頻的ARM11處理器(PCB)
[打印本頁]
作者:
阿南
時間:
2009-5-18 17:56
標題:
667MHz主頻的ARM11處理器(PCB)

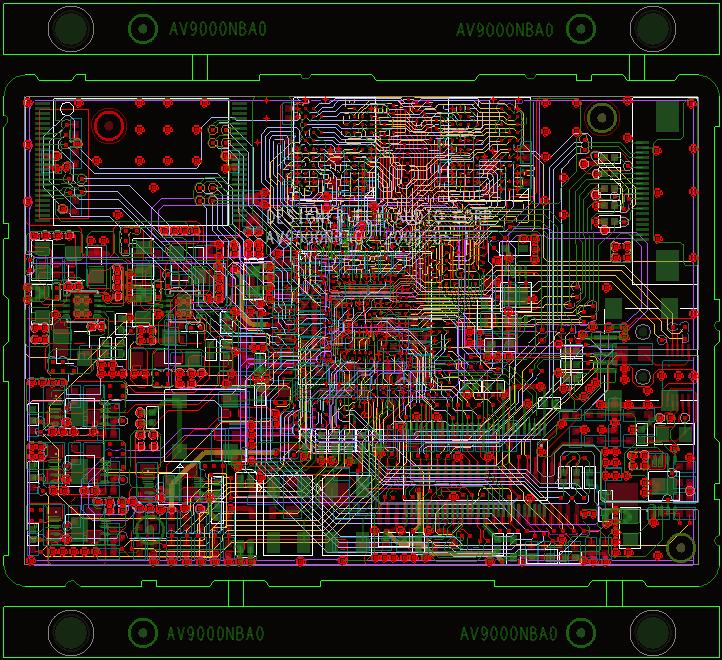

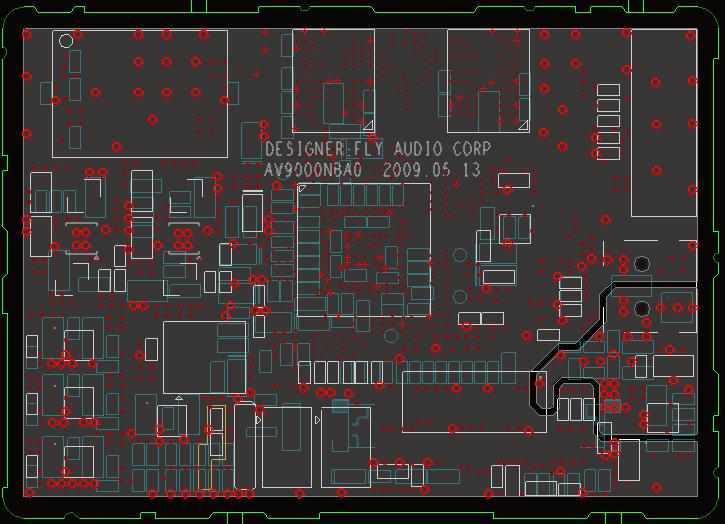

多層顯示

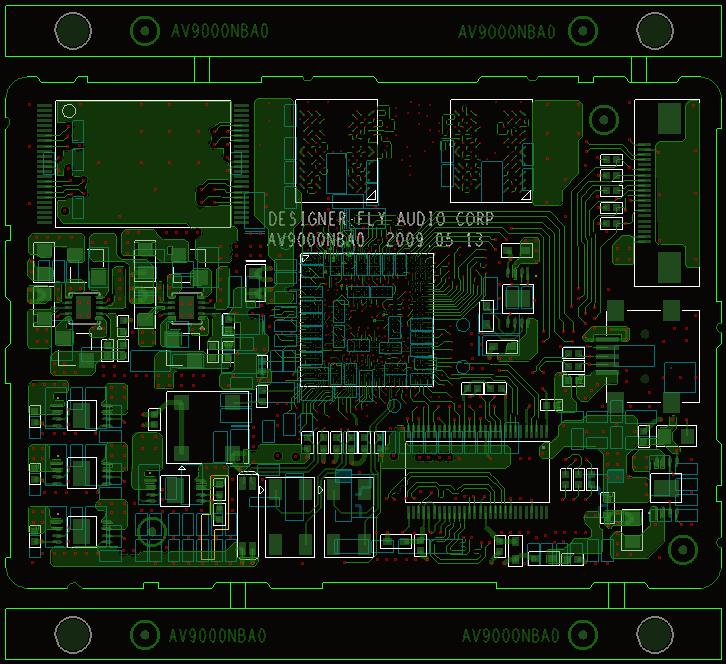

頂層單層顯示

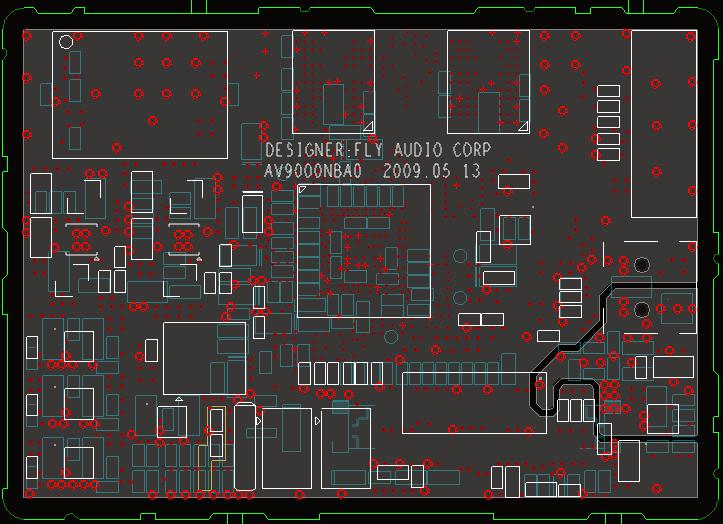

第二層為地層，除右下角為模塊音頻地分割外，其它地方為完整的地平面

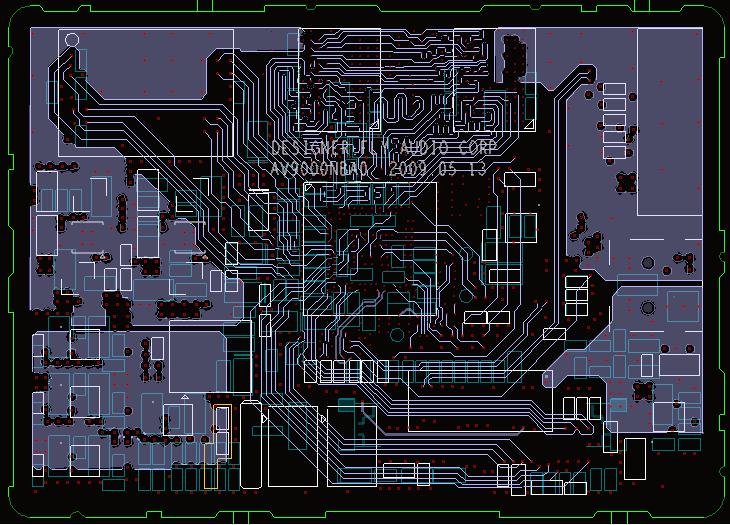

第三層為信號走線

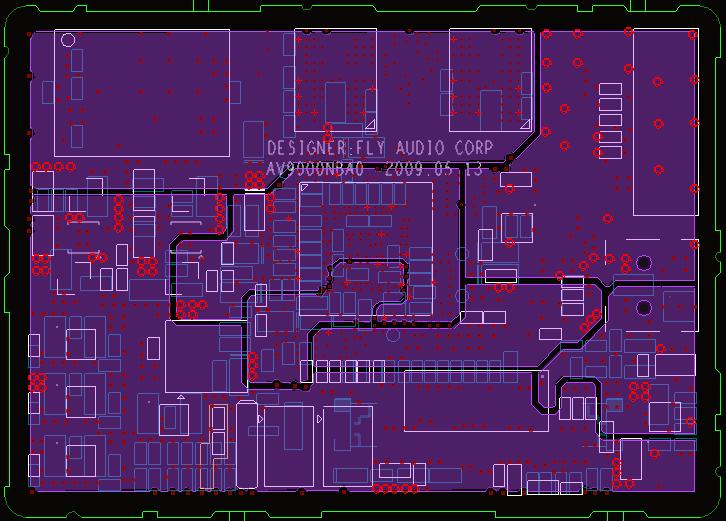

第四層為電源分割
第五層也為地平面

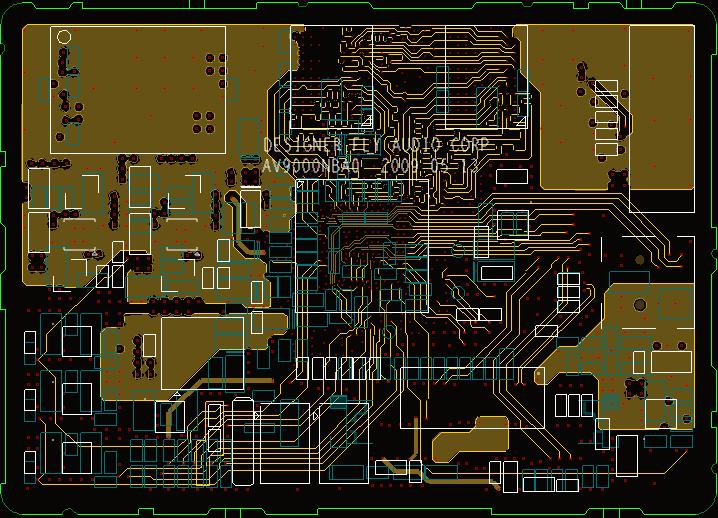

第六層為信號走線

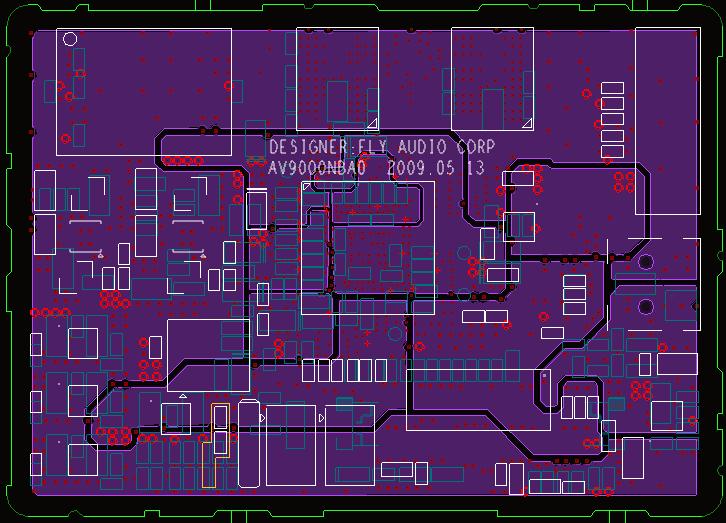

第七層也為電源分割

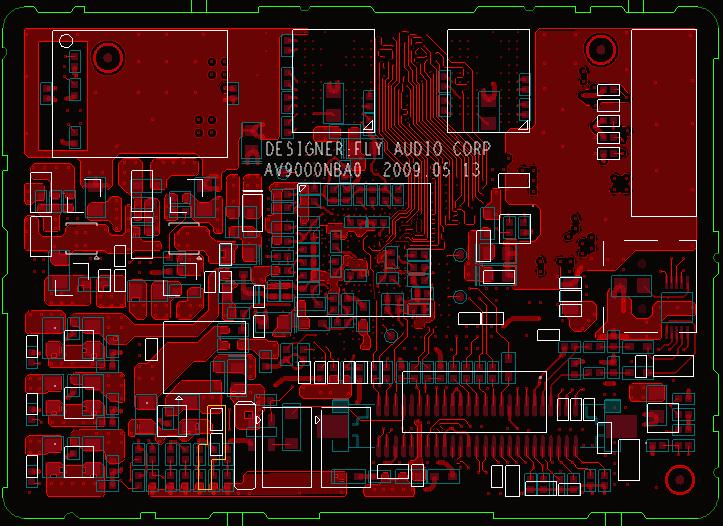

底層
作者:
MCU
時間:
2009-5-18 19:43
看看
作者:
阿南
時間:
2009-5-19 07:54
由于BGA走線不多,沒有采用盲埋孔
作者:
iversonma
時間:
2009-5-20 13:34
6410？
升級了
作者:
阿南
時間:
2009-5-23 11:43
呵呵，正是S3C6410
作者:
lilinyf
時間:
2009-5-23 15:21
挺好的，竟然是8層。
作者:
ye_song
時間:
2009-5-23 19:26
佩服阿南，我正在畫2440的板子，以后也準備畫一塊6410
作者:
chp351577
時間:
2009-5-24 05:49
請提供功能說明,審查通過后我們有采購需求.聯系郵箱:718_501@163.com,全先生.
作者:
wsj0902
時間:
2009-6-3 09:53
南兄，你的6410焊盤設置的多大？孔徑多少��？我的焊盤是0.2mm；孔徑，外徑：0.3556mm,內徑：0.1524mm，呵呵極限了啊，廠家說制作的良品率不高�。ㄅ繒r(shí)），很難找到比較好的制作廠家，南兄推薦個？
作者:
iversonma
時間:
2009-6-15 14:52
看著樓上說mm很暈啊～
mil整數多好
作者:
iversonma
時間:
2009-6-15 14:55
為啥電源那么多��？
兩個電源層還不夠？還都給人家割成那么多？
3.3、1.8、1.0？還有別的什么電壓？
作者:
qupeng2008
時間:
2009-6-15 15:36
模擬的要劃出來的吧
作者:
qupeng2008
時間:
2009-6-15 15:36
模擬的要劃出來的吧
作者:
wangkj
時間:
2009-6-15 15:59
難道阿南自己畫pcb啦？？
作者:
gxarm
時間:
2009-6-16 00:05
阿南沒用激光孔？
作者:
ql2000
時間:
2009-6-17 09:47
8層板，佩服，最多做過4層的，學習中！
作者:
阿南
時間:
2009-6-17 13:22
re wangkj：哈哈，斷斷續續也有7年的PCB經歷了，但要注意的是：只是經歷，而不是經驗，因為很少畫。最開始的時間在學校跟老師做項目時畫過兩層的單片機板，后來畢業后也畫過一段時間的單片機板，再后來畫過ARM板，都只是很業余的水平，還要多向王學習才是，特別是allegro這塊
作者:
ebuffalo
時間:
2009-6-17 19:16
LZ這塊板子用什么軟件畫的?
作者:
xiaoaihua
時間:
2009-6-17 19:18
我的最多是雙面
作者:
阿南
時間:
2009-6-18 09:16
Cadence16.2
作者:
lanlianhua
時間:
2009-6-18 13:05
回復
1樓
阿南
：
太棒了！仔細看了看，畫得很好，竟然連盲埋孔都不用，不知道是做什么產品？
我曾經也試圖畫一塊6410板，覺得工藝很難做，熟悉的PCB廠商也做不了，所以放棄了，
請問阿南兄你是用什么樣的工藝？是用激光孔嗎，孔徑和外徑多少？線寬線距又是多少？
作者:
javie
時間:
2009-6-18 17:32
我看不懂~~~
作者:
syt6702
時間:
2009-7-1 15:56
可不可以為我設計一塊電路板,我提要求!
作者:
hqgboy
時間:
2009-7-22 09:48
好。。。。東西。。。。
作者:
freedomzlp
時間:
2010-5-28 09:05
呵呵 我看大家很少用 Altium Designer ��！~其實對于從protel 升級的來說 也是不錯的選擇
作者:
freedomzlp
時間:
2010-5-28 09:05
最起碼是很容易過渡和上手
作者:
zjf0000
時間:
2010-5-28 14:51
厲害厲害
作者:
wangzhisheng
時間:
2010-5-30 00:37
學習
作者:
lfy129977
時間:
2010-6-2 11:17
頂！
作者:
lfy129977
時間:
2010-6-2 11:21
看看！
作者:
Netjob
時間:
2010-6-3 19:13
其實也沒什么，8層板啊,誰畫不出來��！
如果8層的用4層也能做得到，那才牛啊。
至于 可靠性、穩定性，這個有專業的廠家指導的。應該也不是特大問題。
好比 PC的主板，其實是有INTEL/AMD的芯片的，INTEL/AMD已經有大量的指導資料
芯片廠家也做了大量的實驗。
如果有這些技術支持，就比較好下手了。
另外，我覺得 AD8也可以做到的，畢竟這個不主要是軟件問題。仿真問題。
而且經驗問題， 比如三星做了大量的測試。教你如何布6410,如何不DDR/
如何布局、每層該如何走向走線。。。如何的地層。。。。
三星偷懶了，否則光是針對這個6410+DDR+DM9000...
有多難��？
作者:
supermcu
時間:
2010-6-5 21:43
板子用什么軟件畫
作者:
daw85
時間:
2010-6-7 23:27
牛人啊
作者:
@︻$▅▆▇◤
時間:
2010-6-9 12:39
還要用8層，真是的！層數越多，就越好處理，大家明白？
作者:
zhuaming
時間:
2010-6-14 04:31
挺好的
作者:
leifu666
時間:
2010-6-17 16:57
向大家學習
作者:
sefma
時間:
2010-6-18 16:20
好強大啊。
作者:
yespiao
時間:
2010-6-24 22:17
學習
作者:
tkggwxfss
時間:
2010-7-11 11:27
學習了
作者:
inter122971
時間:
2010-7-24 11:05
學習中！
作者:
bbz967
時間:
2010-9-21 09:21
學習
作者:
kowwolf
時間:
2010-10-22 16:47
混點積分
作者:
kowwolf
時間:
2010-10-22 16:50
混點積分
作者:
linkai_joseph
時間:
2010-11-7 20:13
不錯�。�！
作者:
xyj
時間:
2010-11-7 22:19
作者:
zzm天龍
時間:
2010-11-10 22:03
還沒做過板子
作者:
fymbl
時間:
2010-11-14 10:29
學習一下。
作者:
O(∩_∩)O
時間:
2010-11-25 00:06
繼續頂上
作者:
mm1327
時間:
2010-11-28 10:45
我也試著畫一塊呵呵
作者:
程細洋
時間:
2010-12-10 09:49
不錯
作者:
xclfang
時間:
2010-12-10 14:05
強悍��！
作者:
mm1327
時間:
2010-12-20 23:16
學習中
作者:
mm1327
時間:
2010-12-20 23:22
學習中
作者:
wyoh
時間:
2010-12-23 17:37
謝謝分享
作者:
lwk005
時間:
2011-1-23 16:56
佩服
作者:
forest103459
時間:
2011-1-28 08:43
不錯，好東西
作者:
lzy89c55
時間:
2011-2-14 15:56
不錯
作者:
fymbl
時間:
2011-2-15 23:47
看看。。。。
作者:
jhty_wyb
時間:
2011-2-17 11:38
挺漂亮的，看看
作者:
wwb8081
時間:
2011-2-18 13:23
我同意各位的觀點
作者:
jiemy
時間:
2011-2-18 16:11
我看到都一點暈了！我畫的都是簡單的兩層板!四層的都少啊
發個電路圖上來給我練練手呀!
作者:
rayjcg35
時間:
2011-2-24 08:43
8層，我整過最多的也就是四層了，樓主是牛人呀
作者:
hainingyouxiang
時間:
2011-2-26 16:11
學習了，路過
作者:
zhq2003
時間:
2011-4-8 11:23
用什么畫的啊
作者:
suwxdsp@163.com
時間:
2011-4-27 14:58
我只畫過雙面的, 學習了
作者:
bill_pwx_bill
時間:
2011-5-6 11:48
我已用過99也畫過八層板的是PC100,
作者:
huaq019
時間:
2011-6-18 11:09
8層，很美觀
作者:
goldensea
時間:
2011-7-7 11:07
厲害厲害！
作者:
sexfei
時間:
2011-7-17 11:10
這個圖畫的真不怎么樣，參考平面被分割的太亂，沒有高速的概念�。�！阻抗根本不可控�。�！作者在高速電路的設計理念不夠�。�！
作者:
qsx888530
時間:
2011-8-23 15:12
牛逼，正在學習畫4面板。。。
作者:
yd2763132
時間:
2011-10-13 22:36
我見過用4層畫6410的，那才是高手。8層多貴，注意成本�。。。�！
作者:
lby147612
時間:
2011-10-26 15:08
學習，太牛了！
作者:
yxj4366
時間:
2011-11-17 12:37
有原稿嗎？欣賞想��！
作者:
SoarphysYan
時間:
2011-12-7 14:43
浪費資源，pc主板一般才四層，好點的六層，八層畫這個大才小用！
作者:
xclfang
時間:
2013-4-7 16:10
強悍��！置頂��！
作者:
JLCS
時間:
2018-5-26 09:21
謝謝分享��！~~
嘉立創(chuàng )打樣聯系QQ800058652
