標題: 微分電路的簡介和原理分析以及RC常數計算 [打印本頁]

作者: ipolo 時間: 2011-7-28 20:20
標題: 微分電路的簡介和原理分析以及RC常數計算

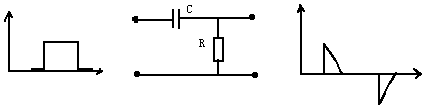

微分電路的電路結構和相關波形如圖，微分電路可把矩形波轉換為圖中所示的尖脈沖波，此電路的輸出波形只反映輸入波形的突變部分，即只有輸入波形發生突變的瞬間才有輸出。而對恒定部分則沒有輸出。輸出的尖脈沖波形的寬度與R*C電路有關（即和電路的時間常數有關），R*C乘積所得的常數越小，尖脈沖波形越尖，反之則寬。此電路的R*C常數必須遠遠少于輸入波形的寬度，否則就失去了波形變換的作用，變?yōu)橐话愕腞C耦合電路了，一般要求微分電路正常工作的R*C常數要少于或等于輸入波形寬度的1/10為宜。

圖中最左邊為微分電路的輸入波形，最右邊為微分電路的輸出波形

作者: spy007868 時間: 2013-10-20 08:10
復制下來�。。。。。。。。�！我自己好好學習�。。。。。。。。。。。�！
