標題: 石英晶振有時候會(huì )有三個腳的原因 [打印本頁]

作者: ipolo 時間: 2011-8-16 09:09
標題: 石英晶振有時候會(huì )有三個腳的原因

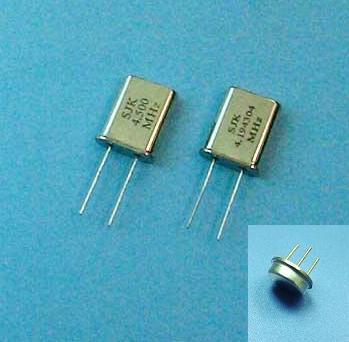

我們平時常見的晶振大多只有二只腳，然而3腳的晶振是一種集晶振和電容為一體的復合元件。由于在集成電路振蕩端子外圍電路中總是以一個晶振（或其它諧振元件）和兩個電容組成回路，為便于簡化電路及工藝，人們便研制生產了這種復合的電子元件。其3個引腳中，中間的1個腳通常是2 個電容連接一起的公共端，另外2個引腳即為晶振兩端，也是兩個電容各自與晶振連接的兩端。在日常應用中，我也由此可見，這種復合件可用一個同頻率晶振和兩個100～200pF的瓷片電容按常規連接后直接予以代換。

作者: fdjlz78 時間: 2011-8-19 13:08
哦

作者: steed5168 時間: 2011-8-21 14:14
謝謝分享!!!

作者: lidonmin 時間: 2011-10-4 16:30
明白，多謝。

作者: 喚醒靈魂 時間: 2011-10-23 14:51
樓主好人

作者: gxy198715a 時間: 2011-10-27 16:06
還沒見過三個腳的無源晶振。長見識了、嘻嘻！

作者: spy007868 時間: 2013-9-23 08:13
復制下來�。。。。。。。�！我自己好好學習�。。。。。。。。。。�！
