關于傳輸線的一些知識
[打印本頁]
作者:
我愛電子
時間:
2011-9-15 10:51
標題:
關于傳輸線的一些知識
最近，常有朋友詢問天線制作中有關電纜連接方面的一些問題，我想在這里談一些個人的體會(huì )。其實，本人覺得這些問題的提出，主要是缺乏長線、短線的概念造成的。首先介紹兩個特殊的傳輸線段：1/4波長傳輸線和1/2波長傳輸線，見下圖。

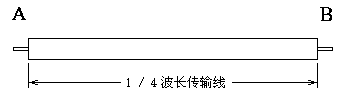

圖中是一段1/4波長傳輸線，例如我們常用的75Ω和50Ω射頻同軸電纜，選取一定的長度，便可成為某一頻點的1/4波長傳輸線。這一段傳輸線在對應的頻點上有一非常重要的特性：A端短路時，B端阻抗呈無限大；B端短路時，A端阻抗呈無限大。同理，一端開路時，另一端阻抗呈無限小。

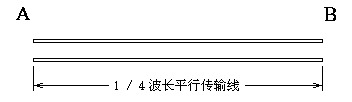

這一特性同樣也適用于下圖所示的平行傳輸線，例如早些年常用的300Ω平衡傳輸線。
1/4波長線的這種特性有時能為我們帶來極大的方便，如下圖的半波振子天線就利用了這一特性。
上左圖為常用的由兩根金屬條或金屬管構成的半波振子天線，這種天線不象折合振子天線那樣有零電位點可共固定之用，用上右圖所示的方法就能很好地解決問題。虛線內的結構可看作下端短路的1/4波長傳輸線，上端阻抗呈無限大，正好可用來作為固定半波振子支撐結構。
于是，下圖的結構也就很容易理解了。
再看下圖的2.4GHz頻段饋源，便是這種結構。
作者:
star530
時間:
2011-9-19 22:58
呵呵長見識了
作者:
水梅花
時間:
2011-11-7 20:56
不錯！
作者:
zhxuhi
時間:
2012-4-26 16:07
學習了。。。。
作者:
clamness
時間:
2012-5-2 08:20
學習了。
作者:
clamness
時間:
2012-5-2 08:21
學習了。
作者:
clamness
時間:
2012-5-2 08:21
學習了。
作者:
clamness
時間:
2012-5-2 08:21
學習了，謝過。
