標題: 基于ZYNQ+DSP平臺Zynq7035/45 PL端高速串行接口的千兆以太網UDP例程設計和使用說明 [打印本頁]

作者: CoreKernel 時間: 2022-1-14 11:58
標題: 基于ZYNQ+DSP平臺Zynq7035/45 PL端高速串行接口的千兆以太網UDP例程設計和使用說明

1、例程目的

基于廣州星嵌電子ZYNQ+DSP開發板的Zynq7035/45 PL端高速串行接口，使用千兆以太網通訊方式來測試驗證底板上的光口通信，實現以下以太網功能：

1）支持IP、UDP協議，實現UDP數據收發；

2）支持ARP、ICMP協議，實現PING功能。

2、例程設計框圖

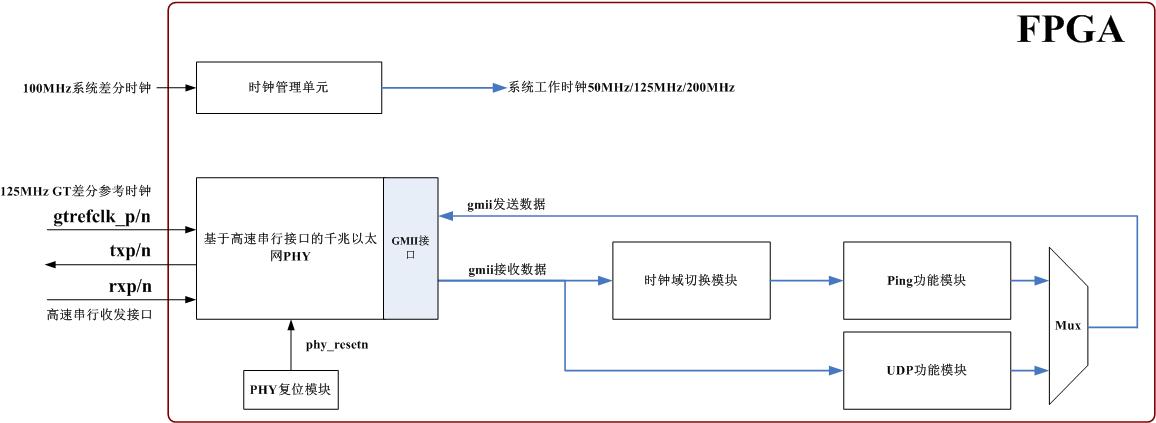

圖1例程設計框圖

1	時鐘管理單元	為例程提供時鐘源；
2	基于高速串行接口的千兆以太網PHY	以太網PHY，本地為GMII接口，對外是高速串行接口，可對接光口轉RJ45模塊，連接到外部以太網；
3	時鐘域切換模塊	gmii接收數據時鐘域切換，ping功能模塊收發數據要求在同一個時鐘域；
4	Ping功能模塊	支持ARP、ICMP協議，實現以太網PING功能；
5	UDP功能模塊	支持IP、UDP協議，實現UDP數據收發功能；
6	MUX復用器	ping功能模塊和UDP功能模塊各自gmii發送數據復用輸出；
7	PHY復位模塊	以太網PHY復位控制；

3、例程文件結構

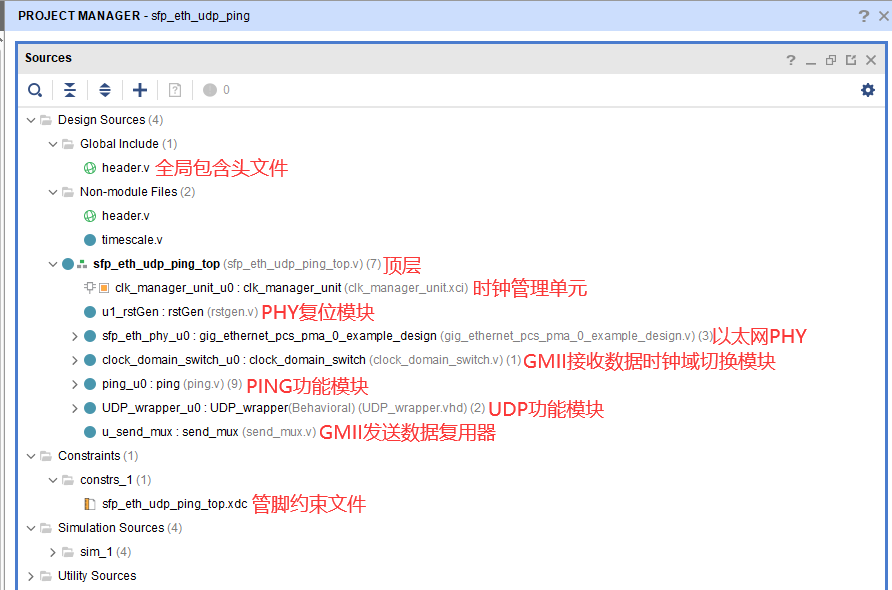

圖2例程文件結構

4、例程使用說明4.1硬件連接

1）使用PCIE供電，連接FPGA JTAG下載線至JTAG調試口，將高速串行接口轉RJ45模塊插入光口籠子里面，并用千兆網線連接至PC電腦：

2）打開電源開關。

4.2測試

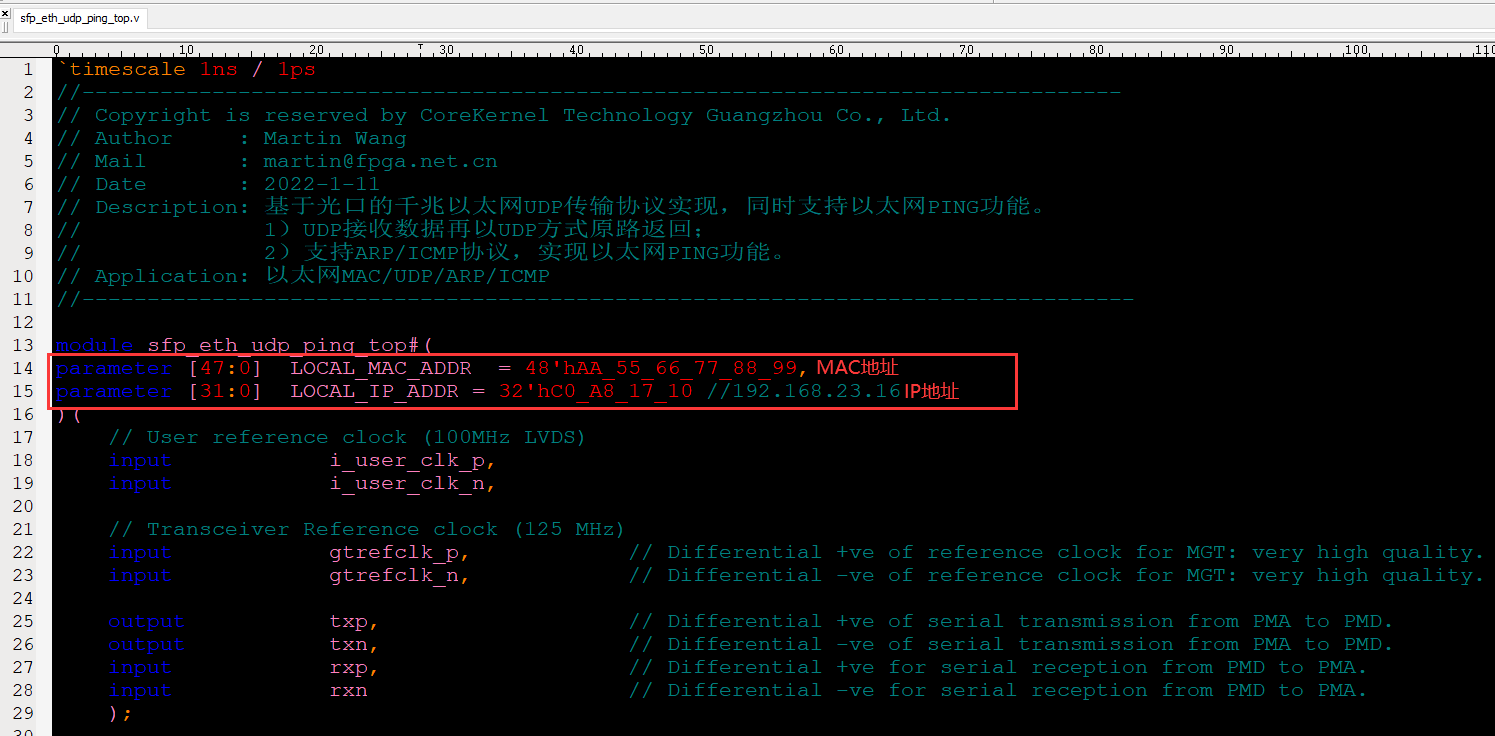

1）本地MAC和IP地址：

2）測試環境：

3）同時進行ping操作和UDP數據收發功能正常：

（以上實驗數據基于廣州星嵌電子ZYNQ7035/7045開發板測試結果）

5、開發平臺說明5.1、供電

USB TYPE-C/PCIe供電，12V@4A

5.2、硬件資源

1、表 1評估板硬件參數

DSP	處理器型號TI TMS320C6657，2核C66x，主頻1.25GHz
Zynq	Xilinx XC7Z035/XC7Z045-2FFG676I 2x ARM Cortex-A9，主頻 800MHz（-2）/1GHz（-3），2.5DMIPS/MHz 1x Kintex-7 架構可編程邏輯資源
CPLD	MAX10型號10M02SCM153
FLASH	DSP SPI Flash:32MByte FPGA SPI Flash:64MByte
EEPROM	AT24C1024BN-SH-T
DDR3	DSP DDR3:1GBytes ZYNQ DDR3:1GBytes（PS端）
溫度傳感器	TMP102AIDRLT
CameraLink	支持2路Base輸入、或者2路Base輸出、或者1路Full 輸入或輸出
SFP+	1路支持萬兆光模塊
千兆網口	DSP 1路 ZYNQ PS 1路
PCIe	1x PCIe 雙通道（DSP端）
SD	1x Micro SD
USB	1x USB 3.0；1x USB 2.0
IO	1x 50pin
M.2	1x 可接SATA、NVME SSD、4G、5G模塊
HDMI	1x HDMI OUT （PL端）
觸摸屏接口	1xUSB
音頻	1x LINE IN 1x MIC IN 1x LINE OUT
LPC FMC	1路
電源接口	1x TYPE-C接口 12V@4A 標準PCIe供電

5.3 開發資料

序號	提供資料
1	核心板引腳定義說明；
2	可編輯底板原理圖、可編輯底板PCB、芯片Datasheet；
3	提供Zynq與DSP通過SRIO、EMIF16、SPI等相關通訊例程；
4	提供豐富的Demo程序，包含ZYNQ+DSP多核通信教程，完美解決多核開發瓶頸；
5	提供完整的平臺開發包、入門教程，節省軟件整理時間。
