標題: 基于SL8701芯片設計100輸入1.5A輸出多路共陽RGB無頻閃調光(共陽極) [打印本頁]

作者: 森利威爾電子.    時間: 2022-4-2 09:26
標題: 基于SL8701芯片設計100輸入1.5A輸出多路共陽RGB無頻閃調光(共陽極)
1. 說明
  SL8701是一款外圍電路簡單的多功能平均電流
LED 恒流驅動器, 適用于 5-100V 電壓范圍的降壓
BUCK 大功率調光恒流LED 領域。
  芯片 PWM 端口支持超小占空比的 PWM 調光,
可響應最小60ns脈寬。PWM 端口為高電平時,芯片正
常工作。為低電平芯片時,芯片輸出關閉。
  芯片輸出電流恒流精度≤±3%,且輸出電流受輸
入輸出電壓、系統電感的影響;芯片內部集成環路
補償,外圍電路簡潔,系統更加穩定可靠。
  芯片通過對 LD 端口實現模擬調光功能。 LD 接
0.2-1.2V 模擬調光信號輸入時,系統為模擬調光模式。
LD 模擬調光模式時,端口電壓低于0.2V,輸出關閉。
也可以利用 LD 的模擬調光特性,配合 PWM 調光,
實現軟啟動功能。
  LD、PWM 引腳懸空時,建議與 VDD 引腳短接在
一起使用。

2.特性
 支持高輝調光,65536:1 調光比
 寬輸入電壓:5-100V
 平均電流工作模式
 高效率:最高可達95%
 輸出電流可調范圍60mA~1.5A
 內驅200mΩ/100V 的MOS
 內置5V 穩壓管
 最大工作頻率1MHz
 恒流精度≤±3%
 支持PWM/模擬調光
 支持多路共陽極輸出
 調光深度可達0.1%

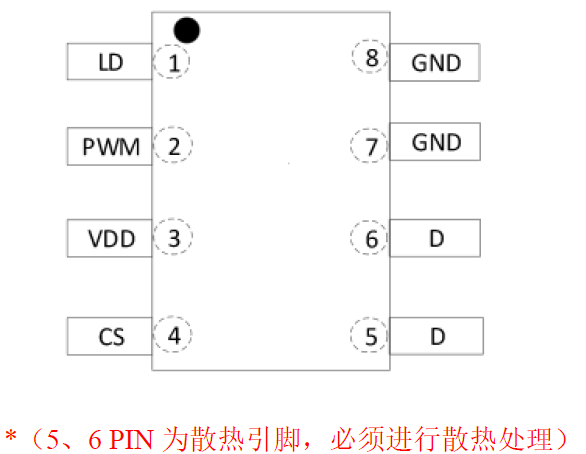

 封裝:SOP8

3.應用領域
 景觀亮化洗墻燈
 舞臺調光效果燈
 高端汽車照明
LCD 背光照明
 建筑照明
