標題: SL8411 DC-DC降壓恒流平均電流模式控制LED驅動器IC DC/DC或交流/DC LED驅動器應用 [打印本頁]

作者: 森利威爾電子. 時間: 2022-4-24 14:54
標題: SL8411 DC-DC降壓恒流平均電流模式控制LED驅動器IC DC/DC或交流/DC LED驅動器應用

[tr]總體描述

[tr]SL8411是一款平均電流模式控制LED驅動器IC，在恒定的關斷時間內運行

[tr]模式。SL8411不會(huì )產生峰均誤差，因此精度大大提高。

[tr]LED電流的線路和負載調節，無需環路補償或高端

[tr]電流檢測。輸出LED電流精度為2%。

[tr]SL8411可以由8.0 - 100V電源供電。提供PWM和線性調光輸入

[tr]它接受外部控制TTL兼容信號。輸出電流可以通過編程

[tr]內部250mV基準電壓源。

[tr]特征

[tr]快速平均電流控制

[tr]內部8至100V線性穩壓器

[tr]線性和PWM調光能力

[tr]帶跳過模式的輸出短路保護

[tr]操作時需要很少的外部元件

[tr]應用程序

[tr]DC/DC或交流/DC LED驅動器應用

[tr]LED路燈

[tr]平板顯示器的背光照明

[tr]通用恒流源

[tr]標志和裝飾性L(fǎng)ED照明

[tr]電光隊

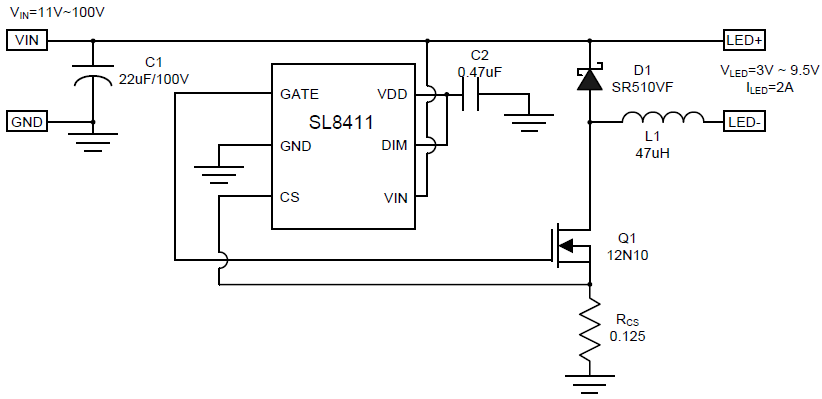

[tr]典型應用電路
