標題: 求助:關于mos管發熱問題 [打印本頁]

作者: gsywm    時間: 2012-6-19 17:49
標題: 求助:關于mos管發熱問題
各位:

最近按照要求畫了塊板子,但調試時發現mos管燙的厲害,根本無法常時間工作。而且波形幅度值只有8V左右,請問如何解決發熱問題,并提高波形幅度。

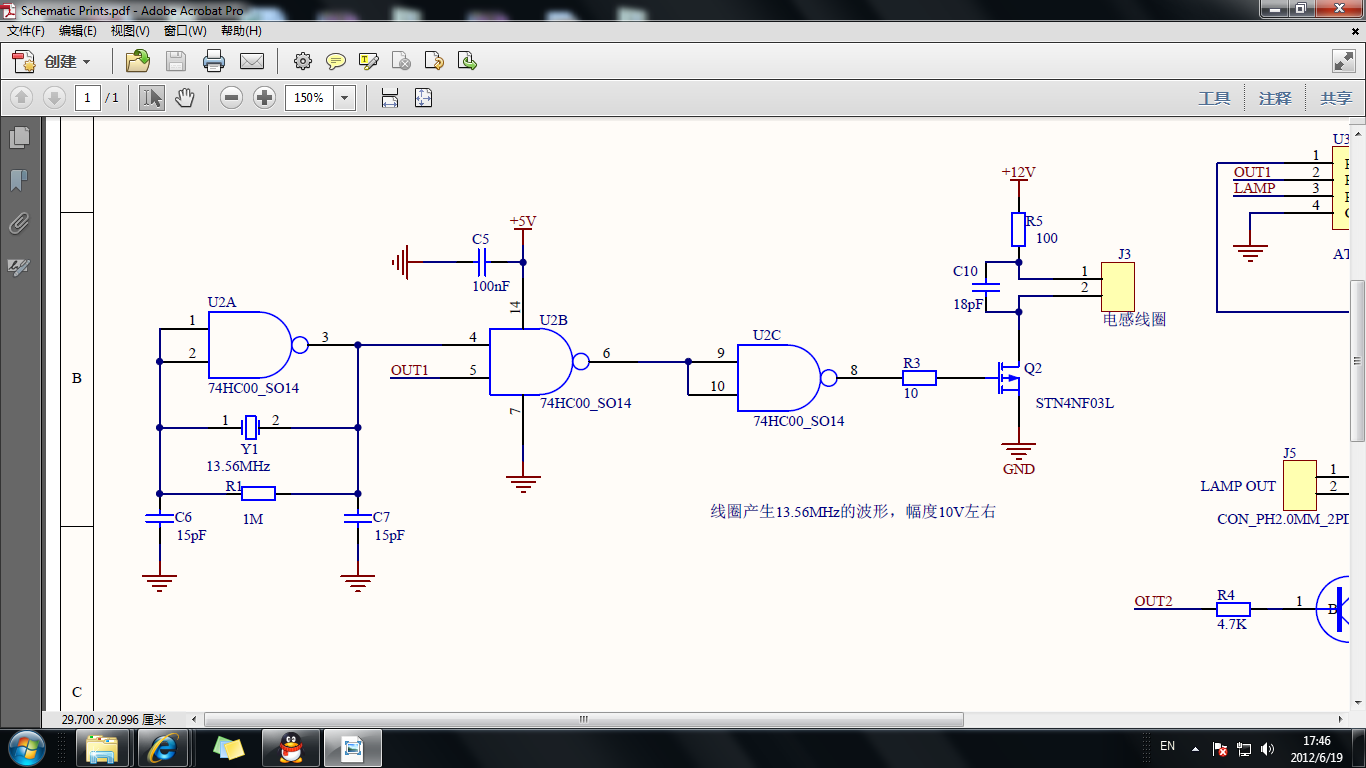

原理圖如下

作者: McuPlayer    時間: 2012-6-19 20:23
你這頻率忒高了點吧?

看看你MOS管的交流特性再說吧。
作者: yz64    時間: 2012-6-21 20:09
你這電路不適合真正做產品吧?考慮對管輸出和電感電容串聯電路吧。
你是讀卡電路,我的建議來自125K電路。
作者: pqrnd    時間: 2012-6-24 11:01
MOS管一班不能達到10M以上的速度吧
作者: meishansu    時間: 2012-6-27 09:37
1.MOS管開關速度很高,如果不是超高速MOS管不行;
2.MOS管的柵極(G極)驅動電流大,需要NPN和PNP組成所謂的圖騰柱驅動方式;
3.電感并的電容是否太小,這個跟開關頻率和電感大小有關;
作者: szkei    時間: 2012-6-28 20:04
你這樣驅動mos管只起到一般開關(頻率低)的作用。如果頻率在K級以上,你必須加開關量極快的驅動。你這個圖主要現在就是關不斷mos管.
作者: chenyingzuo    時間: 2012-6-30 11:06
因為功率MOSFET管柵源間的阻抗很高,工作于開關狀態下的漏源間電壓的突變會(huì )通過極間電容耦合到柵極而產生相當幅度的VGS脈沖電壓,正方向的VGS脈沖電壓雖然達不到損壞器件的程度,但會(huì )導致器件的誤導通。為此要適當地降低柵極驅動電路的阻抗,在柵源之間并接阻尼電阻。還給感性負載提供續流通道。
作者: zzytyy1023    時間: 2012-7-4 15:40
你管子是p型的吧(DS反了吧),注意開關速度,驅動加加速電容或者用鉗位二極管試試。
作者: lipeter801    時間: 2012-7-5 09:25
柵源之間增加10k電阻
作者: pcbkey    時間: 2015-2-7 12:04
支持一下
作者: yangwenguan    時間: 2015-2-16 17:26
驅動頻率太高了.
作者: lucent    時間: 2015-5-26 16:30
呵呵。
