標題: 求助：高頻三極管發熱嚴重 [打印本頁]

作者: gsywm 時間: 2012-6-26 20:19
標題: 求助：高頻三極管發熱嚴重
各位：

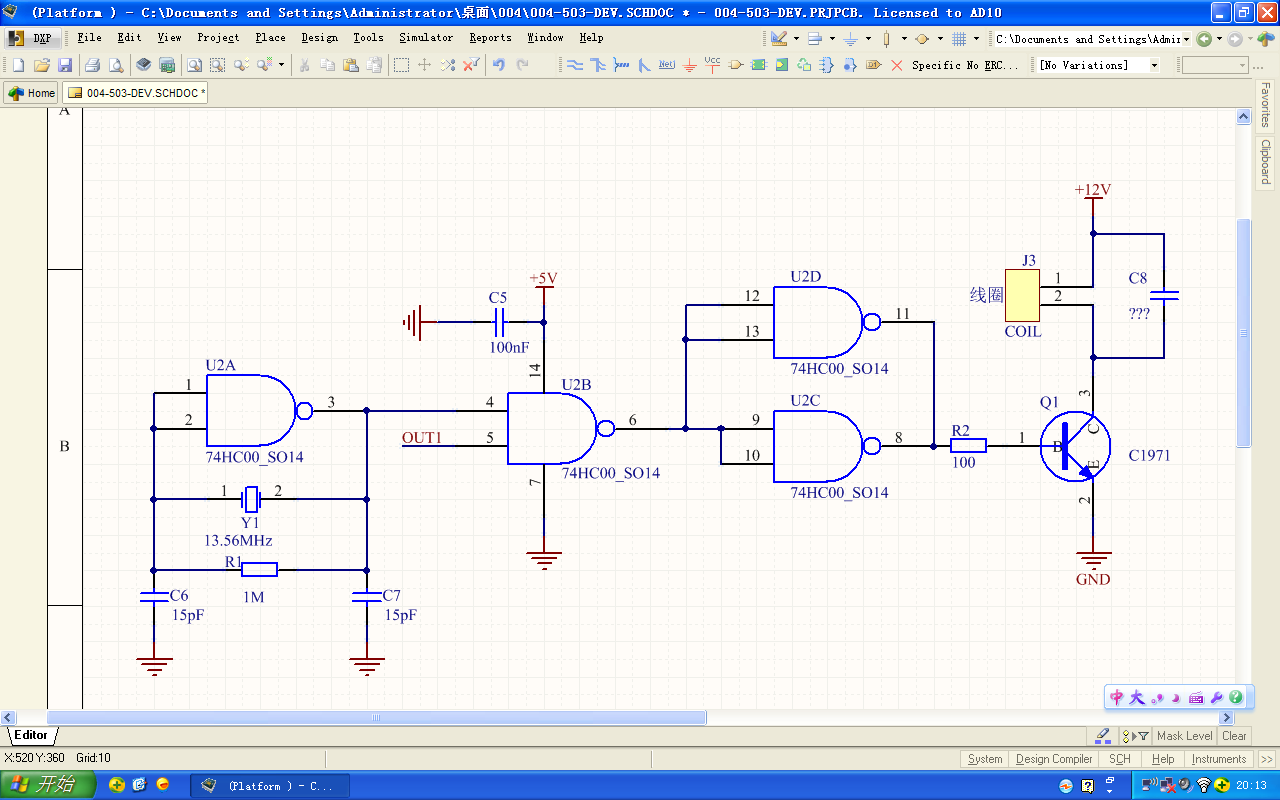

最近在做個13.56MHz的發射電路，用示波器量測到線圈上的輸出振幅10V左右的波形，但高頻三極管C1971非常燙，過了大概2分鐘就冒煙了，請問各位這是什么原因造成的，如何解決？

作者: sherwin 時間: 2012-6-26 22:47
我暈，線圈相當于直流短路，12V直流經過它直接加載到三極管C-E兩極，不冒煙才怪呢，呵呵

好歹你也得串個幾K的限流電阻才行啊，呵呵。

作者: gsywm 時間: 2012-6-27 09:39

我暈，線圈相當于直流短路，12V直流經過它直接加載到三極管C-E兩極，不冒煙才怪呢，呵呵

好歹你也得串個幾K的限流電阻才行啊，呵呵。
sherwin 發表于 2012-6-26 22:47

串了電阻，電阻也抗不住啊

，直接燒掉了

作者: sherwin 時間: 2012-6-27 09:47
1、你串多大功率的電阻？
比如串一個10K/1W的電阻，怎么可能燒的了？

2、另外，燒三極管還有一個可能，就是線圈的反向電動勢太大，導致三極管C-E結的反向擊穿，這個要查查具體的參數，計算一下才知道。
所以，此處建議改用MOS管，沒有極性，可以排除這個隱患。

作者: gsywm 時間: 2012-6-27 09:48

1、你串多大功率的電阻？
比如串一個10K/1W的電阻，怎么可能燒的了？

2、另外，燒三極管還有一個可能，就是線圈的反向電動勢太大，導致三極管C-E結的反向擊穿，這個要查查具體的參數，計算一下才知道。
...
sherwin 發表于 2012-6-27 09:47

電阻大于200Ω ，線圈上的波形就沒有了，電阻100歐姆左右才有波形，

作者: terrysun 時間: 2012-7-5 09:12
J3和C8的諧振頻率，驅動三極管信號的占空比。

作者: youming0735 時間: 2012-7-6 11:49
請確認一下電感是否功率不夠，電感飽和電流太小，造成三極管電流過大燒壞

作者: wanglu198706 時間: 2012-7-7 08:18
線圈上并個二極管，疏導反向電壓

作者: zliyuanpeng 時間: 2012-7-7 09:57
lc網絡(luò )未工作在諧振狀態，阻抗未匹配。

作者: xutaoxx 時間: 2012-7-8 09:43
把100歐基極電阻換為電容

作者: chunyang 時間: 2012-7-10 00:07
樓主的電路不好，用LC諧振回路做晶體管的集電極負載在RF電路中很常見，但要求LC電路的諧振頻率等于激勵頻率或激勵頻率的某個高次諧波值即構成所謂的“諧振放大器”，晶體管的基極激勵應該是盡量純正的正弦波，而樓主電路顯然不是，雖然這樣可以用，但要求限制基極電流（加大R2），同時LC回路的Q值要求較高，這不容易達到�？梢詫㈦娐犯臑殡娙蓠詈�，同時給晶體管一個適當的基極偏置，需要較大功率輸出時可再加一級晶體管共射極諧振放大器。注意，LC諧振頻率必須和振蕩器頻率一致。

作者: dou3261 時間: 2012-7-11 01:03
回復3樓gsywm：
謝謝，學習了

作者: bbseechina 時間: 2012-8-13 22:03
我是新手，進來學習一下，發熱嚴重的話用高精度功率計進行一下功率的實時監測，保證三極管部分的正常功率區間，或者將電阻換位電容都是不錯的建議。

作者: mndy 時間: 2012-12-19 18:35

C1971負載線圏與C8未諧振,末級處于失諧狀態.因振蕩頻率不高,可先將C1971基極電阻由100歐改為1至3千歐,用示波器監測C1971的C極,給電路加電后改變電感量戓或電容數值,使示玻器顯示最大值(LC諧振),之后把C1971的Rb改回100歐,再次加電時應在正12V電原上串接電流表(>2A)以監測電流.

作者: yangwenguan 時間: 2015-2-16 18:52
在基極加一個對地電阻, 調整一個合理的ib, 從而控制ic

作者: pcbkey 時間: 2015-2-22 14:03
支持一下

作者: lucent 時間: 2015-5-26 11:32
電阻也需要考慮功率的。
