RS-485接收器差分輸入端對“地”的共模電壓允許-7～+12V，超過此范圍的過壓瞬變就可能損壞器件，引起過壓瞬變的來源通常是雷電、靜電放電、電源系統開關干擾等，例如人體接觸芯片的引腳而產生靜電放電，其電壓可以高達數十千伏，可使在工作中的器件產生閉鎖而不能運行或使器件受損；而感應雷在RS-485傳輸線上引起的瞬變干擾，其能量更可在瞬間燒毀聯結傳輸線上的全部器件！

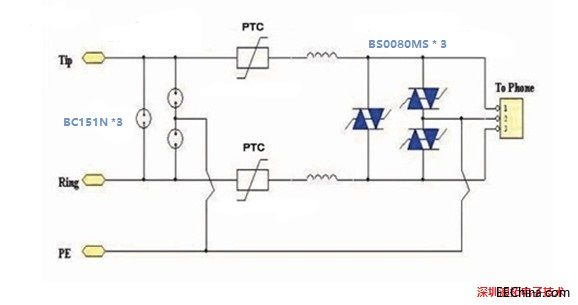

電路說明：

1.  Gas tube1, Gas tube2 Gas tube3,可選用貼片陶瓷放電管BC1511N作為一級保護，也可換成貼片玻璃管JSE-181m作為一級保護。

2. pptc1, pptc2 可選用SMD010-1812用于前后級隔離和過電流保護。

3. tvs1, tvs2, tvs3可選用SMBJ6.5CA-TP或者BS0080MS作二級保護。也可以用BV-SM712作為二級保護。

4.  此電路可滿足此保護電路承受10/1000μs，4Kv雷擊測試。滿足IEC6100-4-5，ITU-T K20/K21及國標GB9043的雷擊浪涌抗擾度測試標準。

5. 防雷地都需要可靠的連接至大地，可靠的接地可以大大提高防護效果，而不良的接地也會(huì )大大削弱防護效果。
