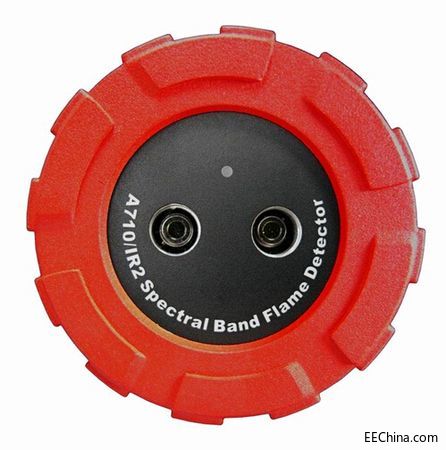

火焰探測器又稱感光式火災探測器，即探測火焰燃燒的光照強度和火焰的閃爍頻率的一種火災探測器。下面工采網小編給大家介紹一下火焰探測器工作原理。

火焰燃燒過程釋放紫外線、可見光、紅外線，在特定波長、特定閃爍頻率（0.5HZ-20HZ）具有典型特征，有別于其他干擾輻射，陽光、熱物體、電燈等輻射出的紫外線、紅外線沒有閃爍特征。

火焰探測器工作原理是通過檢測火焰輻射出的特殊波長的紫外線、紅外線及可見光等，同時配合對火焰特征閃爍頻率來識別，來探測火焰。一般選用紫外光電二極管、紫外線探測器、紫外線傳感器等作為探測元件。

紫外線探測器是將一種形式的電磁輻射信號轉換成另一種易被接收處理信號形式的傳感器，光電探測器利用光電效應，把光學輻射轉化成電學信號。光電效應可分為外光電效應和內光電效應。

外光電效應器件通常指光敏電真空器件，主要用于紫外、紅外和近紅外等波段。具有內增益的外光電效應器件包括光電敏倍增管、像增強器等光敏電真空器件，它們具有極高靈敏度，能將極微弱的光信號轉換成電信號，可進行單光子檢測，其靈敏度比內電光效應的半導體器件高幾個量級。

內光電效應分為光導效應和光伏效應。光導效應中，半導體吸收足夠能量的光子后，把其中的一些電子或空穴從原來不導電的束縛狀態激活到能導電的自由狀態，導致半導體電導率增加、電路中電阻下降。光伏效應中，光生電荷在半導體內產生跨越結的P-N小勢差。產生的光電壓通過光電器件放大并可直接進行測量。根據光導效應和光伏效應制成的器件分別稱為半導體光導探測器和光伏探測器。

最后給大家介紹三款性能非常優秀的紫外線探測器和紫外線二極管，都是應用在火焰檢測和防紫外輻射源等領域的頂尖產品。

德國SGLUX 紫外光電探測器 - TOCON_ABC1

基于碳化硅的寬頻紫外光電探測器，帶有集成放大器TOCON是5伏供電的紫外光電探測器，帶有的集成放大器使紫外輻射轉化成0~5V電壓輸出。TOCON的輸出電壓引腳可以直接連接到控制器，電壓計或其他帶有電壓輸入的數據分析裝置。高度現代化的電子元件和帶有紫外玻璃窗的密封金屬外殼可消除封裝內寄生電阻路徑導致的噪聲或電磁干擾。對各個工業紫外傳感應用來說，TOCON 是完美的解決方案，從pW/cm2水平的火焰檢測到W/cm2水平的紫外固化燈控制。十種不同的TOCONs覆蓋了這13個數量級范圍，它們的靈敏度有所不同。TOCONs生產為紫外寬頻傳感器或帶有過濾器進行選擇性測量。在惡劣環境和極低或極高的紫外輻射中，精密電子件使TOCON成為了一個可靠的元器件。但是sglux內部生產的SIC探測器芯片使TOCON成為了永存的準傳感器，以PTB所報告的強抗輻射為特點。應用在紫外輻射和火焰檢測領域。

紫外光電探測器TOCON_ABC1特性：

基于碳化硅的寬頻紫外光電探測器放于TO5 外殼中，帶有集中器鏡頭蓋

0…5 V電壓輸出

峰值波長是280 nm

在峰值處最大輻射(飽和極限)是18 nW/cm2 ,最小輻射(分辨極限) 是1,8 pW/cm2

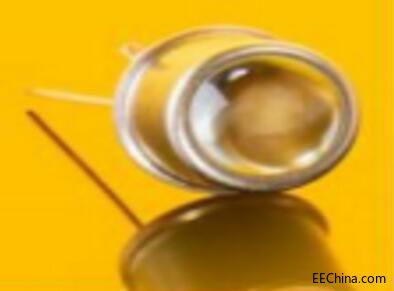

德國SGLUX 紫外光電二極管 - SG01D–5LENS

SiC 具有獨特的特性，能承受高強度的輻射，對可見光幾乎不敏感，產生的暗電流低，響應速度快和噪音低。這 些特性使SiC成為可見盲區半導體紫外探測器的最佳使用材料。SiC探測器可以一直工作于高達170°C (338°F)的溫度中。信號（響應率）的溫度系數也很低，< 0,1%/K。由于噪音低(fA級的暗電流), 能夠有效地檢測到極低的紫外輻射強度。請注意這個裝置需要配置相應的放大器。(參見第3頁中的典型電路)。SiC光電二極管有七個不同的有效敏感面積可供選擇，從0.06 mm2 到36 mm2。標準版本是寬頻UVA-UVB-UVC。四個濾波版本導致更嚴格的感光范圍。所有光電二極管都有密封的金屬外殼（TO型），直徑為5.5mm的TO18 外殼或9.2mm 的TO5外殼。進一步的選項是2只引腳（1絕緣，1接地）或3只引腳（2絕緣，1接地）。

德國SGLUX 紫外光電二極管 SG01D–5LENS 特點

寬頻UVA+UVB+UVC, PTB報道的芯片高穩定性, 用于火焰檢測

輻射敏感面積 A = 11,0 mm2

TO5密封金屬外殼和聚光鏡, 1絕緣引腳和1接地引腳

10μW/cm2 峰值輻射約產生350 nA電流

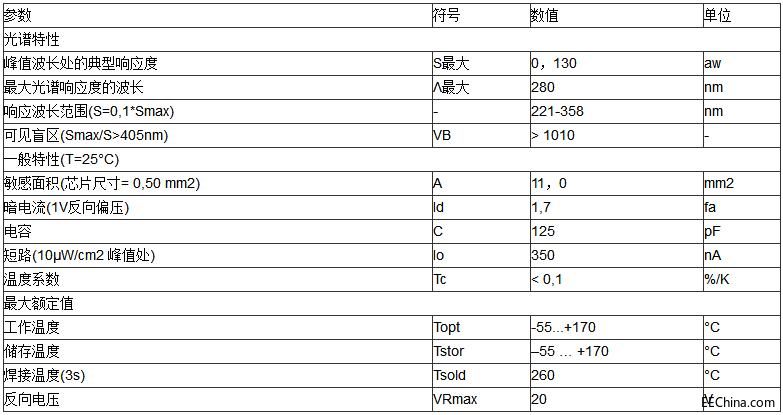

德國SGLUX 紫外光電二極管 SG01D–5LENS 參數：
