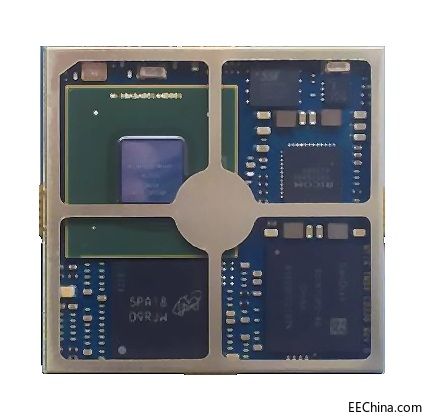

MY-IMX6-CB336 核心板模塊

CPU:IMX6Q:兼容汽車，工業，消費級，接受6U/6S批量定制

內存：LPDDR2 1GB 可擴展至2GB

存儲：SPI串行NorFlash/4GB EMMC 可兼容至64GB EMMC

供電電壓：5V

封裝和溫度：40mm*42mm

消費電子（-20℃至+105℃），高達1GHz

汽車（-40℃至+125℃），AEC-Q100,高達1GHz

工業控制（-40℃至+105℃），高達800MHz

本產品包含在飛思卡爾產品長期供貨計劃中，自推出后至少保證15年供貨

模塊主要特性

*4個ARM Cortex-A9內核，每個內核運行頻率高達1GHz

*200Mtri/s 1000Mpxl/s

 OpenGL ES 2.0&Halti,CL EP

*1MB L2緩存

*GPU 2D（矢量圖形）

*32KB指令和數據緩存

*Vivante GC355 300Mpxl/s , OpenVG1.1

*NEON SIMD 媒體加速器

*GPU 2D(復合）

*GPU 3D

*Vivante GC320 600Mpxl/s , BLIT

*Vivante GC2000

*視頻解碼1080P 60h.264

*硬件BCH(高達20位校正）

*視頻編碼1080p30H。 264 BP/雙720p編碼

*攝像機接口

  類型：并口，MIPI-CSI2(2通道），三路同時輸入

*存儲器：

  DDR:2個64 bit LP-DDR2

  NAND:SLC/MLC,40位ECC, ONFI2.2,DDR

*數據連接

1個HS OTG+PHY

1個Host+PHY

2個Host USB HSIC

*以太網10/100M 100/1000M

*擴展端口

3個SD/MMC4.4,一個SDXC

5個SPI,5個UART,3個I2C

MIPI-HSI

PCIe 2.0(1通道）+EIM總線

*顯示 2*4XGA(2048*1536)或2*[1080p+WXGA(1280*720)]

*高級電源管理

*引出IMX6所有功能

操作系統支持

Linux3.0.35/Linux3.14.52    Android4.4.2/Android5.1

QT4.8.5/QT5                       Ubuntu12.04/Ubuntu11.10
