SLM823X系列 -雙通道隔離柵極驅動器 服務器/電信/工業AC/DC,DC/DC電源模塊,不間斷 ...

已有 512 次閱讀2020-12-21 18:27 | 電機驅動, 不間斷電源

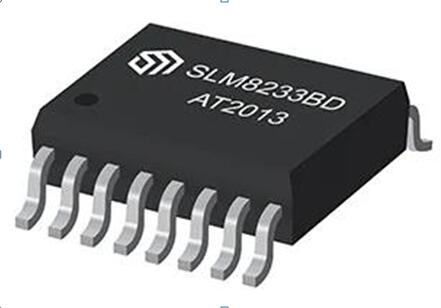

SLM823X系列 -雙通道隔離柵極驅動器  服務器/電信/工業AC/DC,DC/DC電源模塊,不間斷電源(UPS),EV充電,電機驅動運用方案

描述:

SLM823x隔離式驅動器系列是一種具有不同配置的隔離式雙通道柵極驅動器。SLM8230/1/3/4配置為高邊/低邊驅動器,而SLM8232/5配置為雙驅動器。而SLM8230/1/2的峰值輸出電流為0.5A,SLM8233/4/5的峰值輸出電流為4.0A。

改系列通過采用業界領先的雙電容隔離技術和“OOK”傳輸技術,實現了5kVrms的隔離電壓和高達10kV的隔離浪涌電壓,并具有超過100kV/us的共模瞬態抗擾度(CMTI),保證了在極端惡劣工作環境下,可靠穩定地工作。該系列的所有驅動器的VDDA/B電源電壓最高為40V。從3 V18 V的寬輸入VDDI范圍使得該款產品驅動器具有以下特點,適用于連接模擬和數字信號、數字控制所有的電源電壓引腳都有欠電壓鎖定(UVLO)保護,因此該系列產品可廣泛應用于服務器/電信/工業AC/DC,DC/DC電源模塊,不間斷電源(UPS),EV充電,電機驅動等領域。SLM823x的封裝為 SOIC16 寬體,提供大于8mm的爬電和間隙距離。

SLM823X系列應用:

1. 服務器

2. 電信

3. 工業AC/DC、DC/DC電源模塊

4. 不間斷電源

5. 電機驅動等

2.特征:

*0.5A-4A峰值輸出電流

*37ns(典型)傳播延遲

*10ns(最。┟}沖寬度

*5ns(最大)部分對部分的延遲匹配

*5ns(最大)脈寬失真度

*50KV/us(最。┕材K矐B(tài)免疫

*閘門驅動電源范圍為14V-40V

*5V反極性電壓處理能力在輸入階段

*SO16寬體封裝,大于8.0mm的爬電和間隙距離

*操作溫度:-40-125

*安全認證(計劃中)

5kVRMS隔離1分鐘,符合UL 1577標準。

DIN V VDE 0884-11

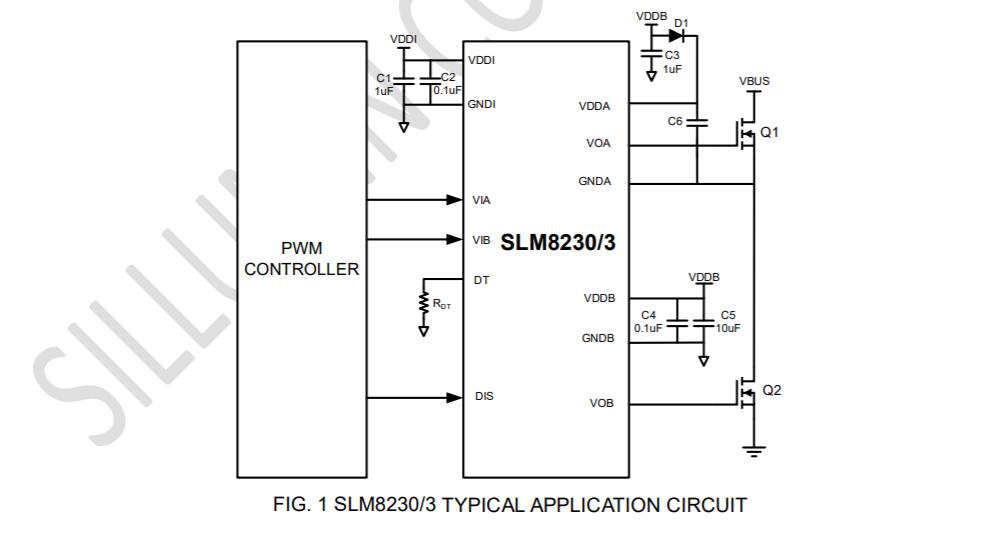

(隨附典型運用電路)

SLM823x與市場上主流的國際大廠的雙通道隔離驅動相比,它的優勢在于耐壓范圍更寬,抗負壓能力更強,抗干擾能力更出眾

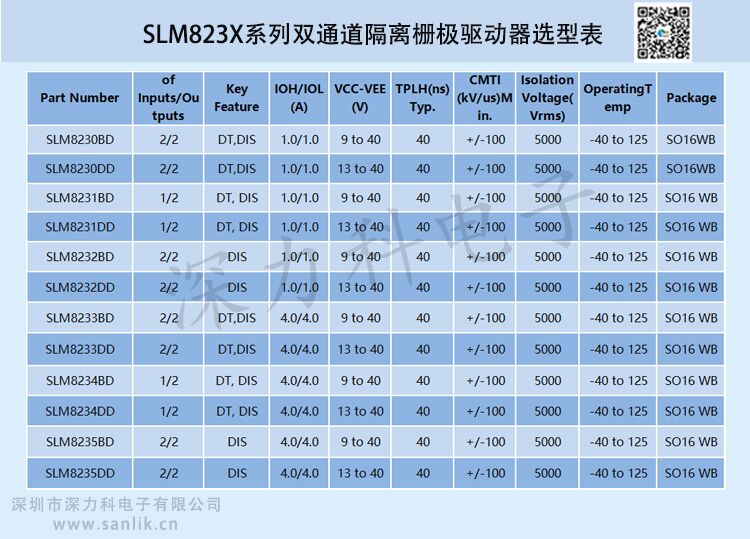

SLM823X選型指南

深力科電子,專營牌系列產品,型號繁多,未能列全,歡廣大客戶來申樣測試

有需要更加詳細的方案以及產品信息咨詢請聯系:鄭S 電話VX同號18927417562   QQ:3008969588
