汽車發動機是為汽車提供動力的裝置，是一臺汽車的心臟，一臺汽車發動機的好壞很大程度上決定了該車的動力性、經濟性、穩定性和環保性。因此在汽車發動機的研發以及制造環節，需要進行多個方面的測試和評估，從而保證一臺發動機的合格與否，而紅外熱成像儀就能夠通過測溫來檢測發動機的一些細微缺陷。

　　工作原理

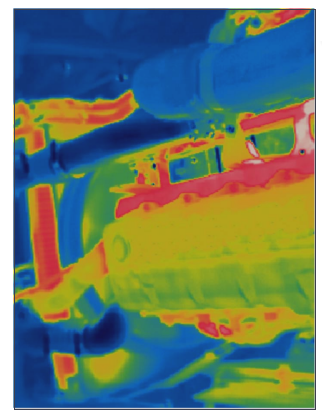

　　振動和噪聲測試是用來進行發動機整體結構評估的重要手段，但對于諸如裂紋、漏水、漏油等缺陷，是很難通過前兩種方式來準確識別的。而紅外熱成像儀能夠將被測目標的表面微小差異轉換為可視化的溫度圖像進行顯示，從而達到其他方式所無法達到的診斷效果。通過紅外熱圖可以對汽車發動機的溫度分布一目了然，根據溫度的差異判斷各個部件的工作狀態。

　　為什么要做溫度分析

　　發動機的常見故障往往伴隨著表面溫度的變化，由于熱傳導效應的存在，發動機內部不同位置故障的溫度特征同樣會(huì )反映在發動機表面，而由于熱傳導過程中材料、結構等因素的影響，僅憑若干個溫度點的數值是無法進行準確地故障診斷的，因此需要對整個溫度場的溫度數據及趨勢進行檢測和分析。不論是漏水、漏油、缺缸，亦或是其他故障，都可以通過分析紅外熱像儀采集到的溫度數據的連續性和變化趨勢進行故障診斷。

　　傳統檢測方法的不足

　　諸如熱電偶、紅外測溫儀的傳統測溫方法，在進行這方面檢測時可能會(huì )遇到- -些問題。首先不論是熱電偶還是紅外測溫儀都只是進行一個點或者有限個點的溫度測量，因此無法反應表面溫度均勻性;其次熱電偶進行測溫響應時間較慢，并且容易改變被測目標溫度場，從而影響測量結果;最后對于多點的溫度檢測情況，熱電偶的布點布線非常繁瑣，前期準備時間久，而且容易出現人為因素造成的誤差。

　　TV40在線紅外熱像儀的優勢

　　與傳統的熱電偶及紅外測溫儀相比, TV40在線紅外熱成像儀有著得天獨厚的優勢。

　　1.紅外熱像儀可以實時檢測 (毫秒級響應)汽車發動機的表面溫度分布、溫度趨勢變化等，從而幫助您快速定位問題點，提高生產效率,縮短研發周期。

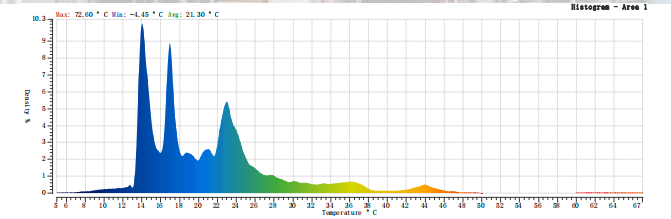

　　2.在線式紅外熱像儀可以進行溫度可視化的顯示， 并且能夠設置多個AOI區域進行檢測，同時繪制出溫度變化趨勢曲線，使您能夠一目了然的發現設計中存在的問題并及時修正，降低潛在的風險和損失。

　　3.配備 了ThermoView全能版的紅外分析軟件,用戶可以進行完全無人值守的自動化檢測工作，同時記錄下事件發生時的照片或視頻，便于出現問題時有據可循，提升工廠管理水平。

　　4.模塊化的設計使您能夠 根據現場的情況配置I/O模塊，節省成本的同時保證整個自動化過程的連續性,多達幾十路甚至上百路的模擬、數字輸出接口大大提升了您整個系統的靈活性。
