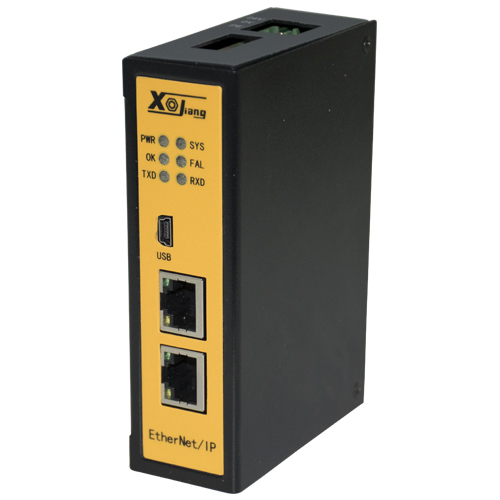

小疆智控EtherNet/IP轉PROFINET網關基本說明：小疆智控GW-EIP-003實現EtherNet/IP轉PROFINET功能，將EtherNet/IP控制器設備等接入到PROFINET網絡(luò )。

小疆智控EtherNet/IP轉PROFINET網關產品亮點：

1、配置簡單方便，用戶不需要了解PROFINET IO和EtherNet/IP技術細節，不需要任何編程操作就可以對網關進行配置；

2、數據的吞吐量更大，500字節輸入數據+500字節輸出數據；

3、1路EtherNet/IP接口，與profinet接口之間相互獨立

4、雙路PROFINET接口，具有交換機功能，現場連接更加方便直接。

5、調試方便：通過軟件配置后即可使用，不是要單獨編程通信。

小疆智控EtherNet/IP轉PROFINET網關產品簡介：

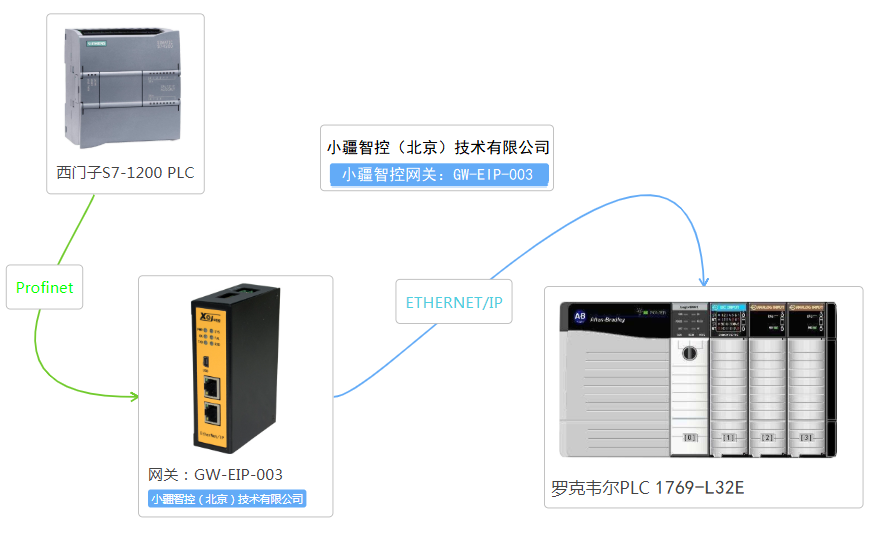

該產品訂貨號：GW-EIP-003，該EtherNet/IP轉PROFINET網關是串口轉PROFINET網關的一種，具備大數據量通訊能力，500字節輸入數據+500字節輸出數據。網關在PROFINET一側是PROFINET IO 從站，在EtherNet/IP一側也作為服務器（從站）。該EtherNet/IP轉PROFINET網關EtherNet/IP一側做從站時可連接EtherNet/IP控制器設備，形成EtherNet/IP子網并連接到PROFINET，實現PROFINET控制器監控EtherNet/IP設備的技術要求。該EtherNet/IP轉PROFINET網關技術原理為存儲器共享型，不需要主站PLC/DCS的編程，只需在配置軟件中對網關進行簡單配置，即可實現EtherNet/IP轉PROFINET網關的通訊功能。

小疆智控EtherNet/IP轉PROFINET網關EtherNet/IP接口技術指標：

1、2路RJ45以太網接口，支持100BASE-TX，全雙工通信，MDI/MDIX自偵測；

2、集成以太網交換機，方便鏈接多個EtherNet設備；

3、符合Edition3.1&Edition1.24規范

4、所以Slot/subSlot的輸入輸出數據總和不超過1000字節；

5、支持EDS文件。

小疆智控EtherNet/IP轉PROFINET網關PROFINET接口技術指標：

1、2路RJ45以太網接口，支持100BASE-TX，全雙工通信，MDI/MDIX自偵測；

2、集成以太網交換機，方便將PROFINET設備組成菊花鏈；

3、符合PROFINET的C類標準，支持PROFINET2.3版本；

4、所以Slot/subSlot的輸入輸出數據總和不超過2880字節；

5、集成GSML文件；

小疆智控EtherNet/IP轉PROFINET網關通用技術指標：

1、電源電壓：DC24V（±5%）；

2、外形尺寸：（寬）40mm（高）110mm（厚）75mm；

3、安裝方式：35mm導軌；

4、防護等級：IP20；

5、工作溫度：-20℃~+55℃，工作相對濕度： 95%（無結露）；

6、運輸溫度：-30℃~+70℃；
