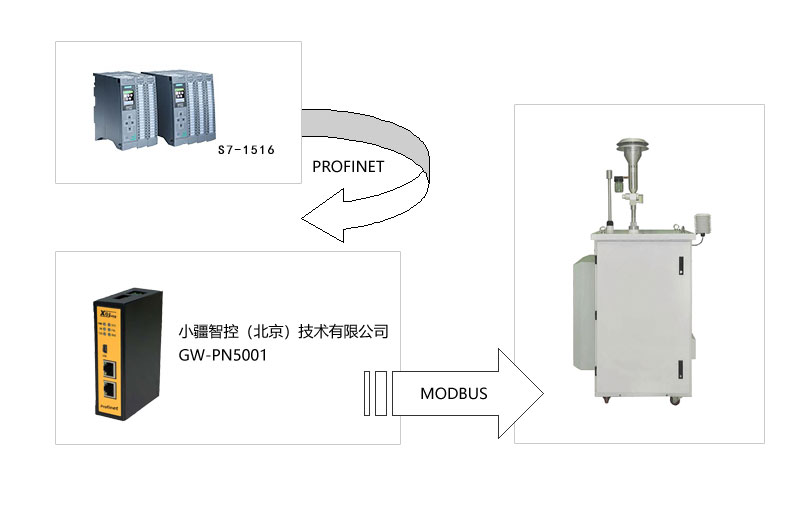

1、打開西門子博圖組態軟件，創(chuàng )建新項目（微型空氣質量監測系統）；

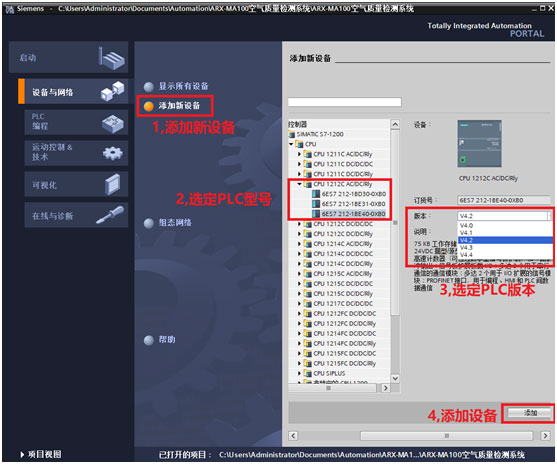

2、添加新設備，選定使用西門子PLC型號和版本；

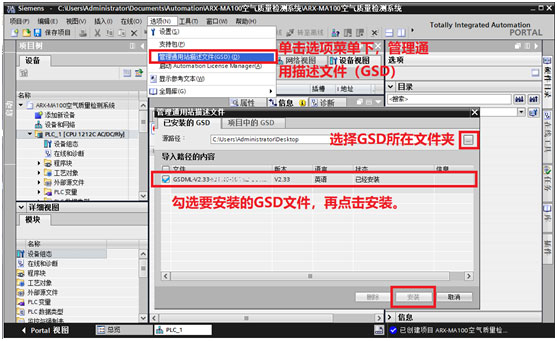

3、菜單欄中選項，選擇管理通用站描述文件--安裝GSD文件；

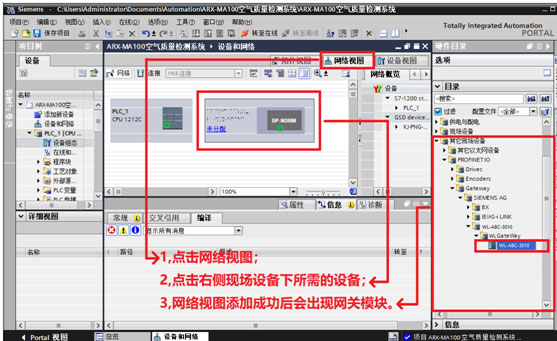

4、選擇使用產品對應的組態設備，如下圖；





5、PLC與

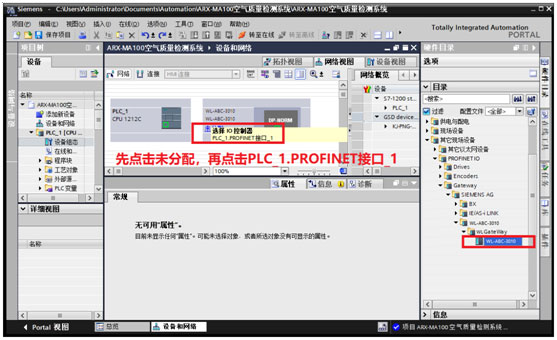

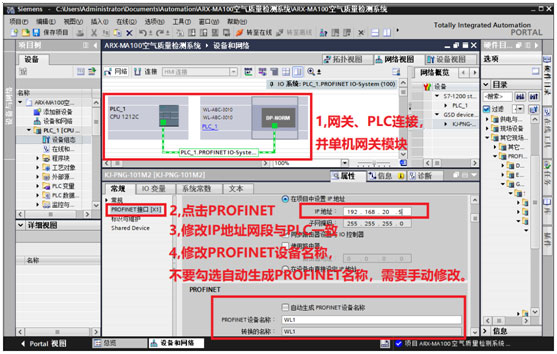

6、點擊未連接，連接IO控制器PLC_1 PROFINET端口_1；





7、PLC與Modbus轉Profinet網關連接后，需要修改網關的IP地址和PROFINET設備名稱；

 注意：PROFINET設備名稱項不要勾選成自動生成，一定要重新自定義一個名稱輸入。

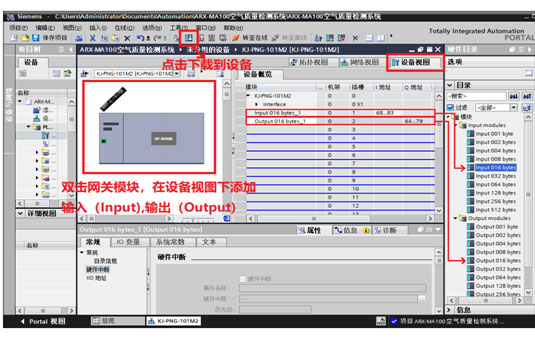

8、雙擊組態中Modbus轉Profinet網關模塊，將右側目錄菜單下的模塊Input(輸入),Output(輸出)添加到左側插槽中，最后下載到設備；





9、Modbus轉Profinet網關配置軟件操作，打開GATEWAY CONFIGURATION  STUDIO

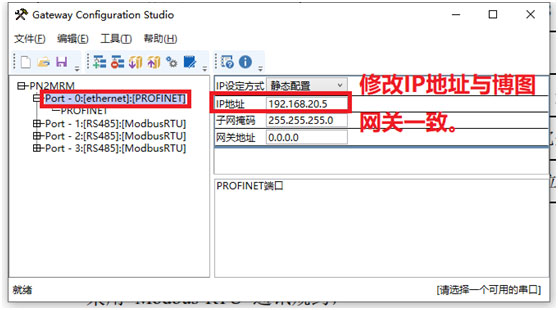

10、修改配置軟件中PROFINET  IP地址，必須以博圖組態的網關IP要一致；

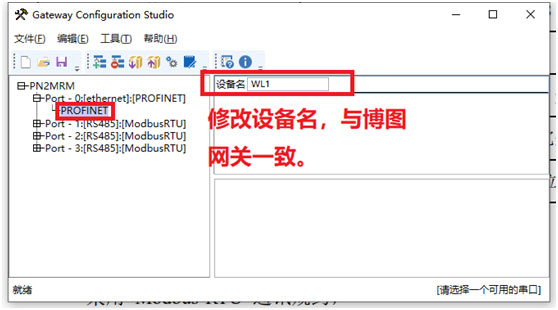

11、修改配置軟件中PROFINET設備名，必須以博圖網關組態的PROFINET設備名一致；





12、根據從站參數要求修改配置軟件中MODBUS參數（波特率，奇偶效驗等參數）；





13、添加配置軟件中所需功能碼，Node右鍵插入所需命令；

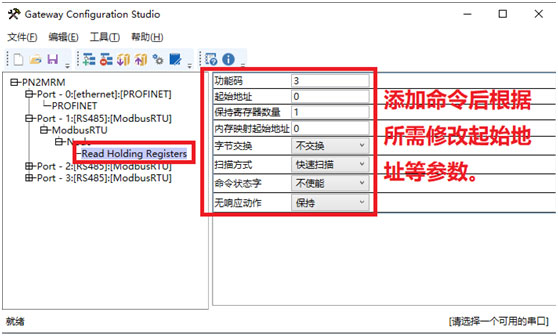

14、添加命令后，修改命令內參數；

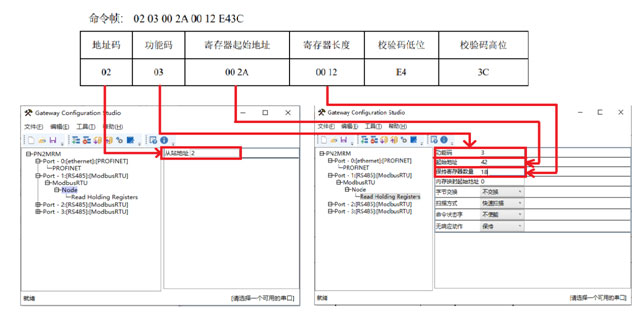

15、配置軟件參數設置與讀取空氣質量監測設備命令幀參數一一對應；





根據上圖空氣質量監測設備命令參數在配置軟件里進行修改

地址碼02（十六進制）即從站地址2

功能碼03即功能碼03

寄存器起始地址00 2A（十六進制）即起始地址42（十進制）

寄存器長度00 12（十六進制）即保持寄存器數量18（十進制）

把修改好的數據參數通過USB連接網關并下載至成功，最后重新給網關重新上電。

最后用USB轉485測試數據的收、發，啟用博圖監控表監控收、發數據是否正確。

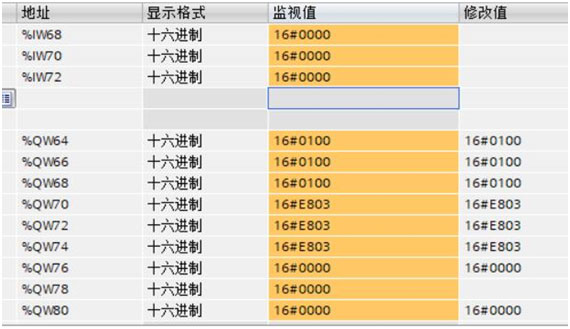

下圖為博圖監控表所監控到數據：
