市面上常見性?xún)r(jià)比更高十按鍵觸摸感應/十通道IC選型表-VK3610I

已有 545 次閱讀2023-8-24 09:45 |個人分類:芯片| 芯片

產品品牌:永嘉微電/VINKA
產品型號:VK3610I

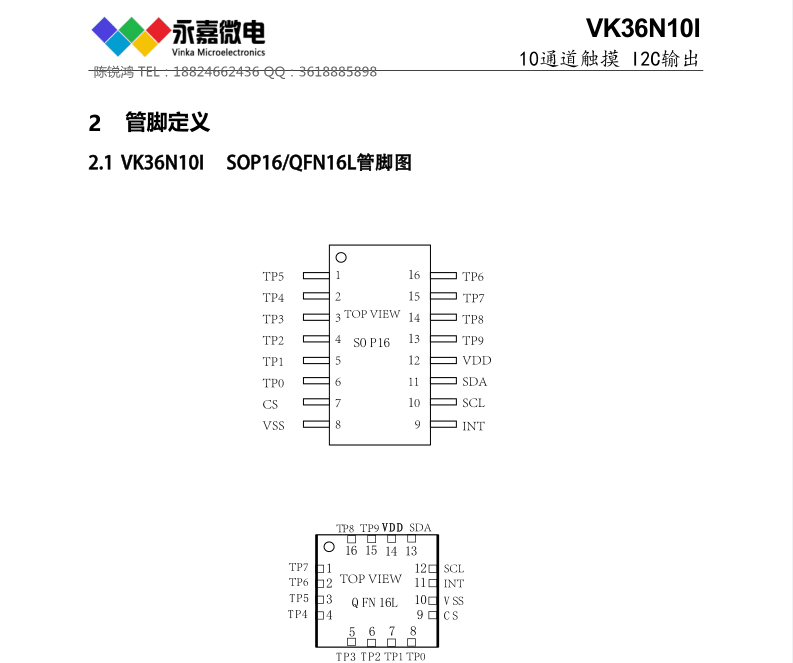

封裝形式:SOP16

概述

VK3610I具有10個觸摸按鍵,可用來檢測外部觸摸按鍵上人手的觸摸動作。該芯片具有較高的集成度,僅需極少的外部組件便可實現觸摸按鍵的檢測。提供了I2C輸出功能,1個INT中斷輸出腳,單鍵輸出,有效鍵對應數據位置1。芯片內部采用特殊的集成電路,具有高電源電壓抑制比,可減少按鍵檢測錯誤的發生,此特性保證在不利環境條件的應用中芯片仍具有很高的可靠性。此觸摸芯片具有自動校準功能,低待機電流,抗電壓波動等特性,為各種觸摸按鍵+I2C輸出的應用提供了一種簡單而又有效的實現方法。ZTT784



特點

•工作電壓 2.4-5.5V

•待機電流9uA /3.0V

•上電復位功能(PO R

•低壓復位功能(LV R

•觸摸輸出響應時間:工作模式 48mS ,待機模式160m S

•單鍵輸出,有效鍵對應數據位置1

I2C輸出+INT中斷腳

•防呆功能,有效鍵最長輸出時間:10S

•無鍵觸摸4S進入待機模式

•通過C S腳接對地電容調節整體靈敏度(1-47nF

•各觸摸通道單獨接對地小電容微調靈敏度(0-50pF.

•上電0.3S內為穩定時間,禁止觸摸

•上電后4S內自校準周期為64mS,4S無觸摸后自校準周期為1S

•抗電壓波動,抗干擾性能好

•封裝

SO P16(150m il)(9.9m m x 3.9m m PP=1.27m m )

電容式觸摸觸控IC系列簡介如下:
標準觸控IC-電池供電系列:
VKD223EB
工作電壓/工作電流/待機電流:2.4V-5.5V/4.0
μA/1.5μA(3V)  感應通道數:1    輸出方式:直接/

鎖存輸出    最長響應時間快速模式60ms,低功耗模式220ms @VDD=3V   封裝:SOT23-6;DICE/DIE

裸片(綁定COB)    低功耗
VKD223B
工作電壓/工作電流/待機電流:2.4V-5.5V/4.0
μA/1.5μA(3V)  感應通道數:1    輸出方式:直接/

鎖存輸出    最長響應時間快速模式60ms,低功耗模式220ms @VDD=3V   封裝:SOT23-6    低功耗
VKD233DG/HG
工作電壓/工作電流/待機電流:2.4V-5.5V/4.0
μA/1.5μA(3V)  感應通道數:1    輸出方式:直接/

鎖存輸出    最長響應時間快速模式60ms,低功耗模式220ms @VDD=3V   封裝:DFN6(2*2超小體積

低功耗
VKD233DB/HB
工作電壓/工作電流/待機電流:2.4V-5.5V/4.0
μA/1.5μA(3V)  感應通道數:1    輸出方式:直接/

鎖存輸出    最長響應時間快速模式60ms,低功耗模式220ms @VDD=3V  封裝:SOT23-6    低功耗

VKD233DH/HH 工作電壓/工作電流/待機電流:2.4V-5.5V/4.0μA/1.5μA(3V)  感應通道數:1    輸出方式:直接/
鎖存輸出    最長響應時間快速模式60ms,低功耗模式220ms @VDD=3V  封裝:SOT23-6    低功耗/長按16S復位

VKD233DS/HS 工作電壓/工作電流/待機電流:2.4V-5.5V/4.0μA/---(3V)     感應通道數:1    輸出方式:直接/
鎖存輸出    最長響應時間快速模式46ms @VDD=3V                  封裝:DFN6(2*2超小體積) 長按16S復位

VKD233DR/HR 工作電壓/工作電流/待機電流:2.4V-5.5V/4.0μA/1.5μA(3V)   感應通道數:1    輸出方式:直接/            鎖存輸出    最長響應時間快速模式46ms,低功耗模式160ms @VDD=3V    封裝:DFN6(2*2超小體積)
低功耗/長按16S復位

VKD233DQ/HQ 工作電壓/工作電流/待機電流:2.4V-5.5V/4.0μA/---(3V)      感應通道數:1    輸出方式:直接/
鎖存輸出    最長響應時間快速模式46ms @VDD=3V                     封裝:SOT23-6    長按16S復位

VKD233DM/HM 工作電壓/工作電流/待機電流:2.4V-5.5V/5.0μA/---(3V)      感應通道數:1    輸出方式:開漏
輸出(低有效)   最長響應時間快速模式46ms @VDD=3V                  封裝:SOT23-6    長按16S復位

——————————————————————————————————————————————————
VKD232C
工作電壓/工作電流/待機電流:2.4V-5.5V/13
μA/2.5μA(3V)     感應通道數:2    輸出方式:直接

輸出(低有效)   最長響應時間快速模式46ms,低功耗模式220ms @VDD=3V  封裝:SOT23-6    低功耗
            /
長按16S復位

VKD104BR/CR 工作電壓/工作電流/待機電流:2.4V-5.5V/13μA/2.5μA(3V)     感應通道數:2    輸出方式:直接/鎖存輸出       最長響應時間快速模式46ms,低功耗模式160ms @VDD=3V  封裝:SOP8       低功耗

VKD104BR/CR-3H 工作電壓/工作電流/待機電流:2.4V-5.5V/13μA/2.5μA(3V)  感應通道數:3    輸出方式:直接/鎖存輸出       最長響應時間快速模式60ms,低功耗模式160ms @VDD=3V  封裝:SOP8       低功耗

VKD104      工作電壓/工作電流/待機電流:2.4V-5.5V/13μA/2.5μA(3V)     感應通道數:4    輸出方式:直接/鎖存/開漏輸出  最長響應時間快速模式60ms,低功耗模式160ms @VDD=3V  封裝:DICE/DIE裸片(綁定COB)        低功耗;可選擇長按16S復位/不復位

VKD104BC/CC 工作電壓/工作電流/待機電流:2.4V-5.5V/13μA/2.5μA(3V)     感應通道數:4    輸出方式:直接/鎖存/開漏輸出  最長響應時間快速模式60ms,低功耗模式160ms @VDD=3V   封裝:SOP16      低功耗;可選擇長按16S復位/不復位

VKD104BC/CC 工作電壓/工作電流/待機電流:2.4V-5.5V/13μA/2.5μA(3V)     感應通道數:4    輸出方式:直接/鎖存/開漏輸出  最長響應時間快速模式60ms,低功耗模式160ms @VDD=3V   封裝:SOP16      低功耗;可選擇長按16S復位/不復位

VKD104SB/CB 工作電壓/工作電流/待機電流:2.4V-5.5V/13μA/2.5μA(3V)     感應通道數:4    輸出方式:直接/鎖存/開漏輸出  最長響應時間快速模式60ms,低功耗模式160ms @VDD=3V   封裝:SSOP16      低功耗;可選擇長按16S復位/不復位

抗干擾低功耗觸控IC-高性?xún)r(jià)比系列
VK3601
工作電壓/待機電流:2.4V-5.5V/4
μA(3V)         感應通道數:1      輸出方式:直接輸出

抗干擾/待機電流小,抗電源及手機干擾,可通過CAP調節靈敏度        封裝:SOT23-6
VK3601SS-1  工作電壓/待機電流:2.4V-5.5V/3μA(3V)         感應通道數:1      輸出方式:---

抗干擾/待機電流小,抗電源及手機干擾,三段調光/無極調光           封裝:SOP8/DIP8

VK3602XS
工作電壓/待機電流:2.4V-5.5V/8μA(3V)         感應通道數:2    輸出方式:鎖存輸出

抗干擾/待機電流小,抗電源及手機干擾                             封裝:SOP8
VK3602K/KA
工作電壓/待機電流:2.4V-5.5V/8
μA(3V)         感應通道數:2    輸出方式:直接輸出

抗干擾/待機電流小,抗電源及手機干擾                             封裝:SOP8

VK3603      工作電壓/待機電流:2.4V-5.5V/7μA(3V)         感應通道數:3    輸出方式:直接輸出

抗干擾/待機電流小,抗電源及手機干擾,可通過CAP調節靈敏度        封裝:ESOP8

VK3604A     工作電壓/待機電流:2.4V-5.5V/7μA(3V)         感應通道數:4    輸出方式:直接/鎖存輸出

抗干擾/待機電流小,抗電源及手機干擾,可通過CAP調節靈敏度        封裝:SOP16

VK3604B     工作電壓/待機電流:2.4V-5.5V/7μA(3V)         感應通道數:4    輸出方式:直接/鎖存輸出

抗干擾/待機電流小,抗電源及手機干擾,可通過CAP調節靈敏度        封裝:SSOP16

VK36E4      工作電壓/待機電流:2.4V-5.5V/6μA(3V)         感應通道數:4    輸出方式:直接輸出

抗干擾/待機電流小,抗電源及手機干擾,可通過CAP調節靈敏度        封裝:ESSOP10

VK36Q4      工作電壓/待機電流:2.4V-5.5V/6μA(3V)         感應通道數:4    輸出方式:直接輸出

抗干擾/待機電流小,抗電源及手機干擾,可通過CAP調節靈敏度        封裝:DFN10(3*3超小體積)
